Einbauen der Erweiterungskarte
Ermitteln Sie, ob thermische Anforderungen für die Option zu beachten sind. Eine Liste der Optionen mit
thermischen Einschränkungen finden Sie unter „Thermische Einschränkungen".
So installieren Sie die Komponente:
Prozedur
1.
Schalten Sie den Knoten aus.
2.
Trennen Sie alle Peripheriegeräte-Kabel vom Knoten.
3.
Nehmen Sie den Knoten aus dem Chassis heraus.
4.
Legen Sie den Knoten auf eine flache, ebene Oberfläche.
5.
Nehmen Sie den PCI-Riser-Käfig heraus.
6.
Identifizieren Sie den mit der neuen Option kompatiblen PCIe-Steckplatz, und nehmen Sie dann das
dem betreffenden Steckplatz gegenüber liegende PCI-Blindmodul heraus.
7.
Schließen Sie alle erforderlichen Kabel an die Erweiterungskarte an.
8.

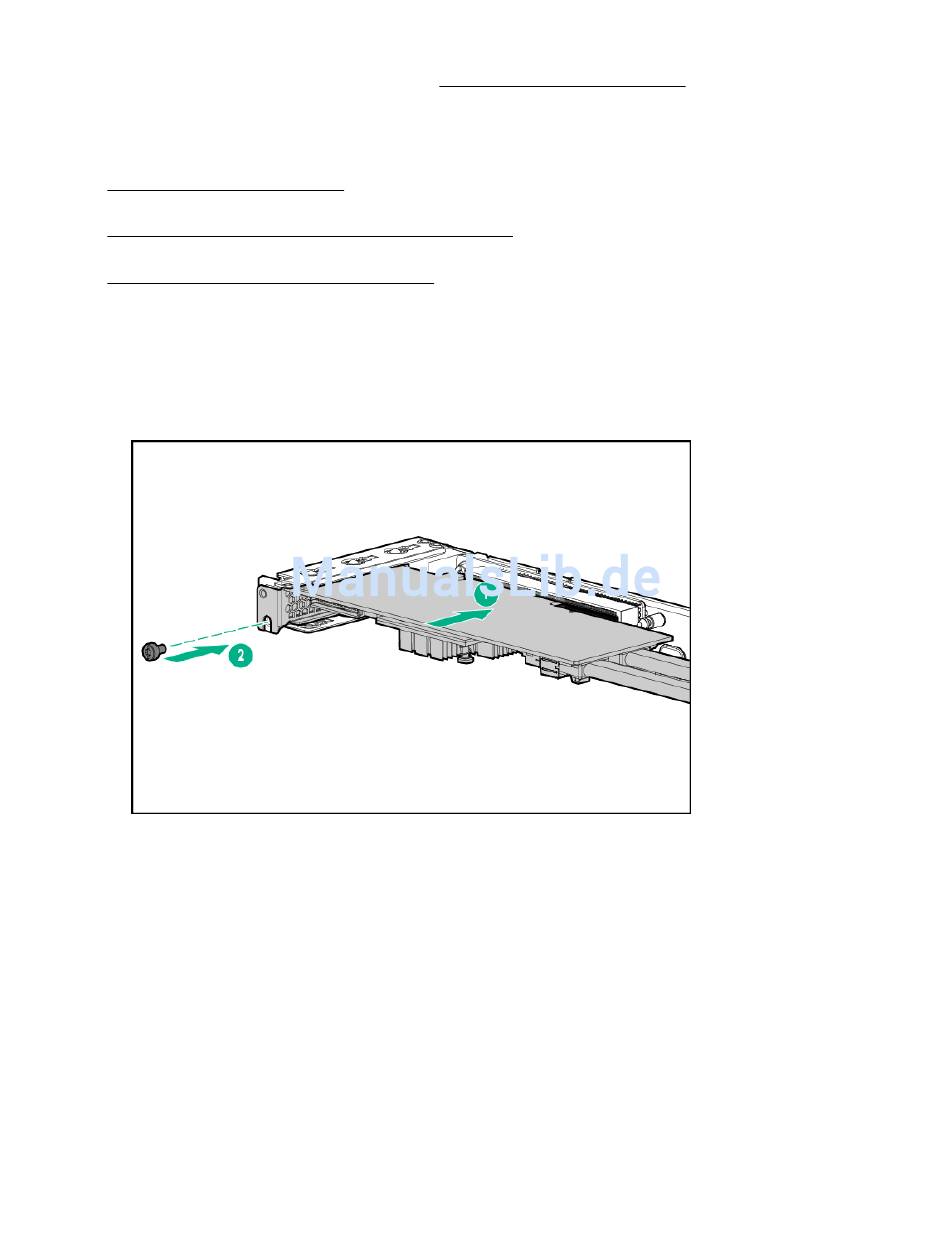

Installieren Sie die Erweiterungskarte in der Riser-Käfig-Baugruppe, und befestigen Sie sie mit einer
T-15-Schraube am Riser-Käfig.
•
Steckplatz 1 der linken PCI-Riser-Käfig-Baugruppe mit einem Steckplatz
•
Steckplatz 1 der 2U-Knoten-PCI-Riser-Käfig-Baugruppe mit einem Steckplatz
110
Einbauen der Erweiterungskarte
