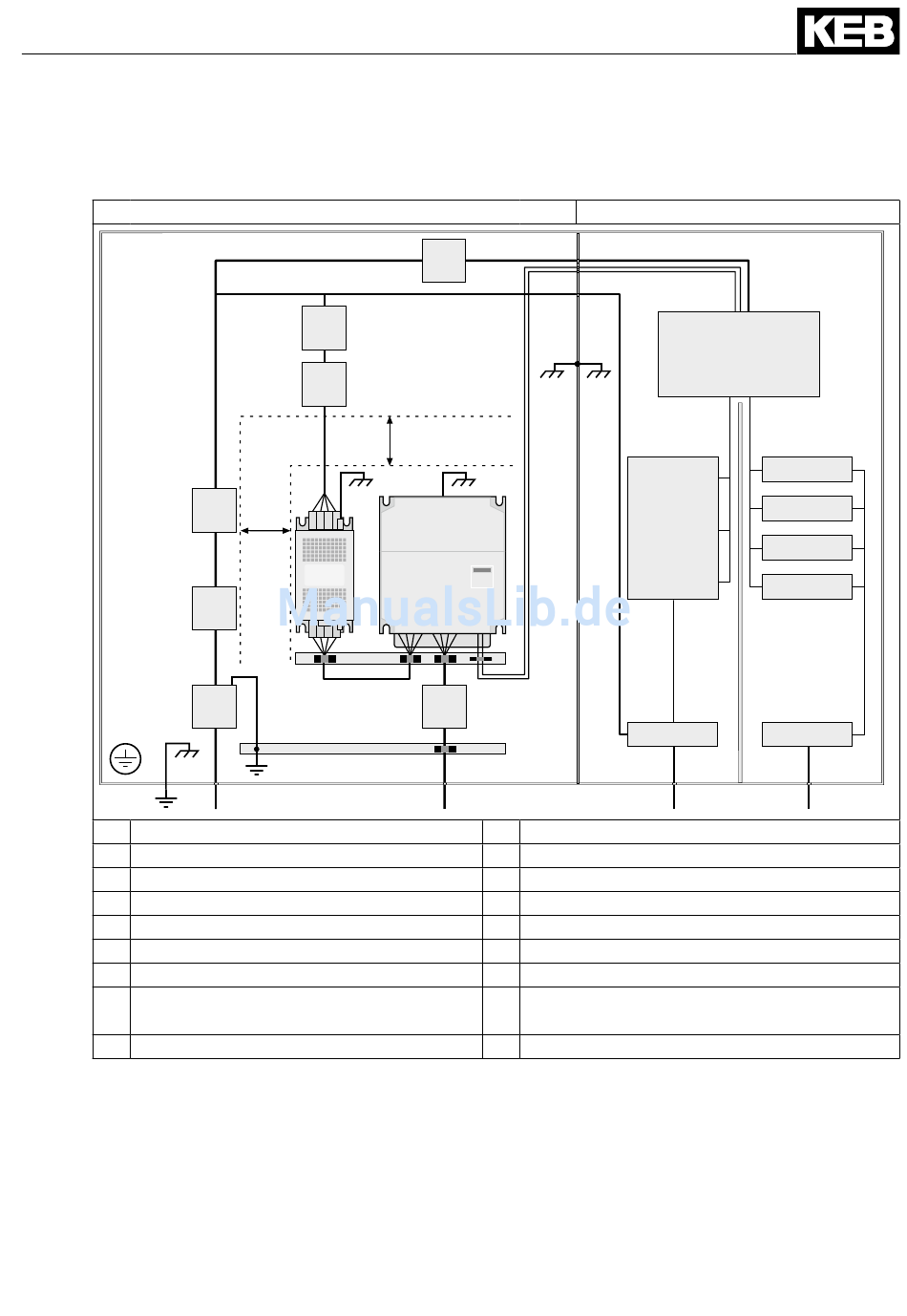

Aufbau eines EMV-gerechten Schaltschrankes

17
18
1 Netzeingang
2 Netzschütz oder Hauptschalter
3 Netzabsicherung
4 Netzdrossel
5 Funkentstörfilter
6 Frequenzumrichter / Servoantrieb
7 Schirm mit Schellen
8 Motordrossel / Sinusfilter (Option)
9 Motorzuleitung
Leistungsbereich
3
4
3
15 cm
5
2
1
10
15 cm
6
11
8
7
9
10 Netzteil
11 Steuerleitungen
12 AC-BUS
13 SPS / PC
14 Schütze / PKZ
15 230V / 400V I/O
16 Logik I/O
17 Montageplatte ist gemeinsamer Stern-
punkt (PE)
18 Potentialausgleich mit Gebäudeerde
Steuerungsbereich
13
14
12
15 16
17
