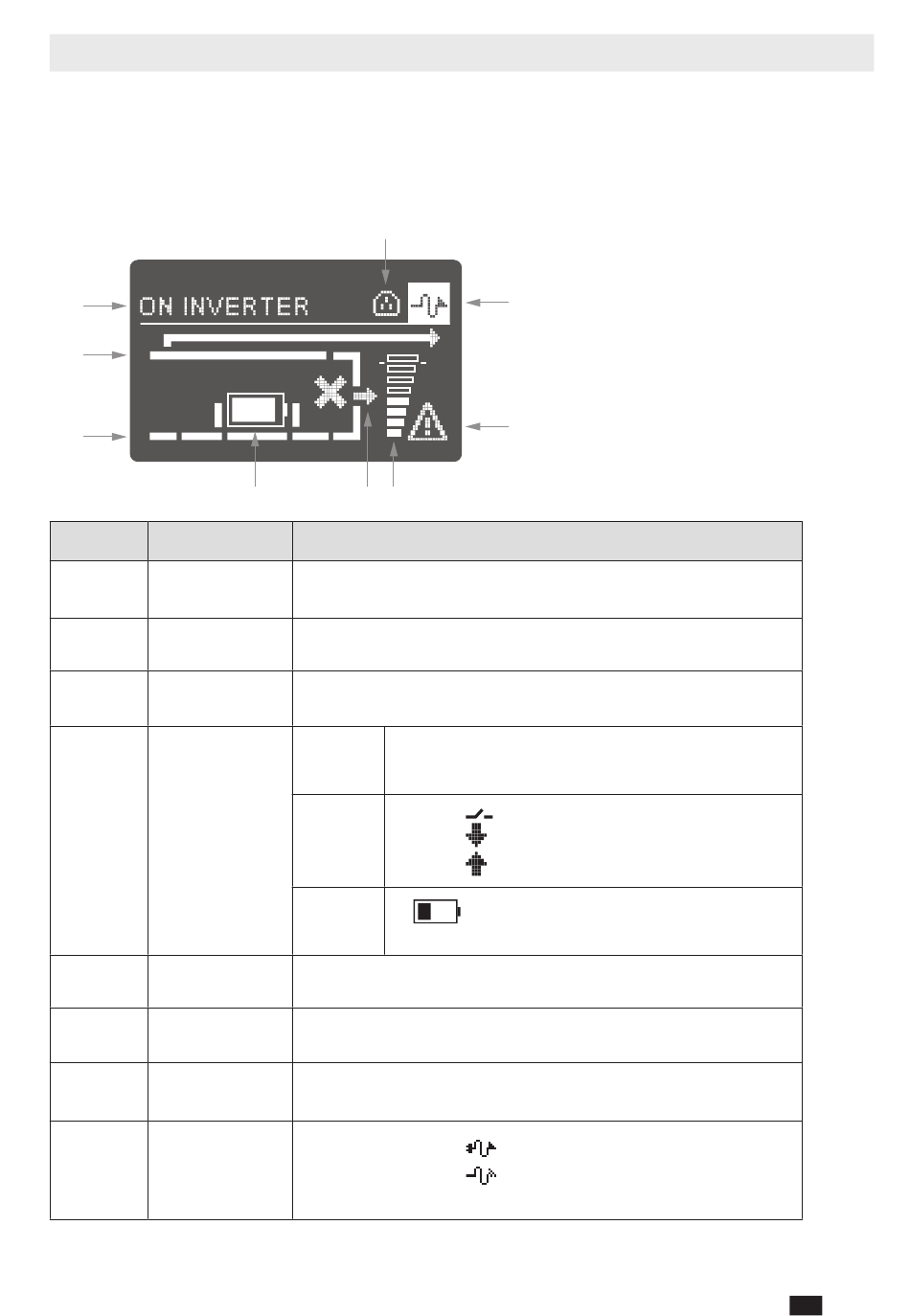

3.5. Beschreibung des LCD-Displays
Die Hintergrundbeleuchtung des LCD wird nach 10-minütiger Inaktivität
automatisch gedimmt. Drücken Sie eine beliebige Taste, um den Bildschirm zu
reaktivieren.
A
B
C
BEREICH BESCHREIBUNG
A USV-Status
B Bypass-Eingang
C Hauptnetzeingang
D Batteriezustand
E Ausgang
F Laststatus
G Alarmsymbol
H Modussymbol
NETYS RT 1-3 kVA – 552893A – SOCOMEC
I
D E F
Auf Wartung BP, Sofort STOP, Auf Batterie, Batterietest,
Auf Wechselrichter, Öko-Modus, Auf Bypass, Standby, AUS
Symbol
Status
Kapazität
%-Wert beim Laden, Autonomiezeit beim Entladen
H
G
BESCHREIBUNG
Ein: Bypass-Eingang OK
Aus: Bypass-Eingang NICHT OK
Ein: Hauptnetzeingang OK
Aus: Hauptnetzeingang NICHT OK
Ein: Batterie OK
Aus: Keine Batterie
Blinkend: Batteriealarm
Batterie offen
Batterie wird entladen
Batterie wird geladen
1 vertikale Linie entspricht 5 %
Ein: auf Wechselrichter oder Bypass
Aus: kein Ausgang
8 Stufen für 0 % - 100 % Last
Oberster Balken blinkt: USV ist überlastet
Ein: allgemeiner Alarm
Aus: kein Alarm
Eco-Modus
Standby-Modus
Kein Symbol: Normalmodus
