Antrieb mit Endstoppsignalen und relativer Rückmeldung – Einzel-Hall

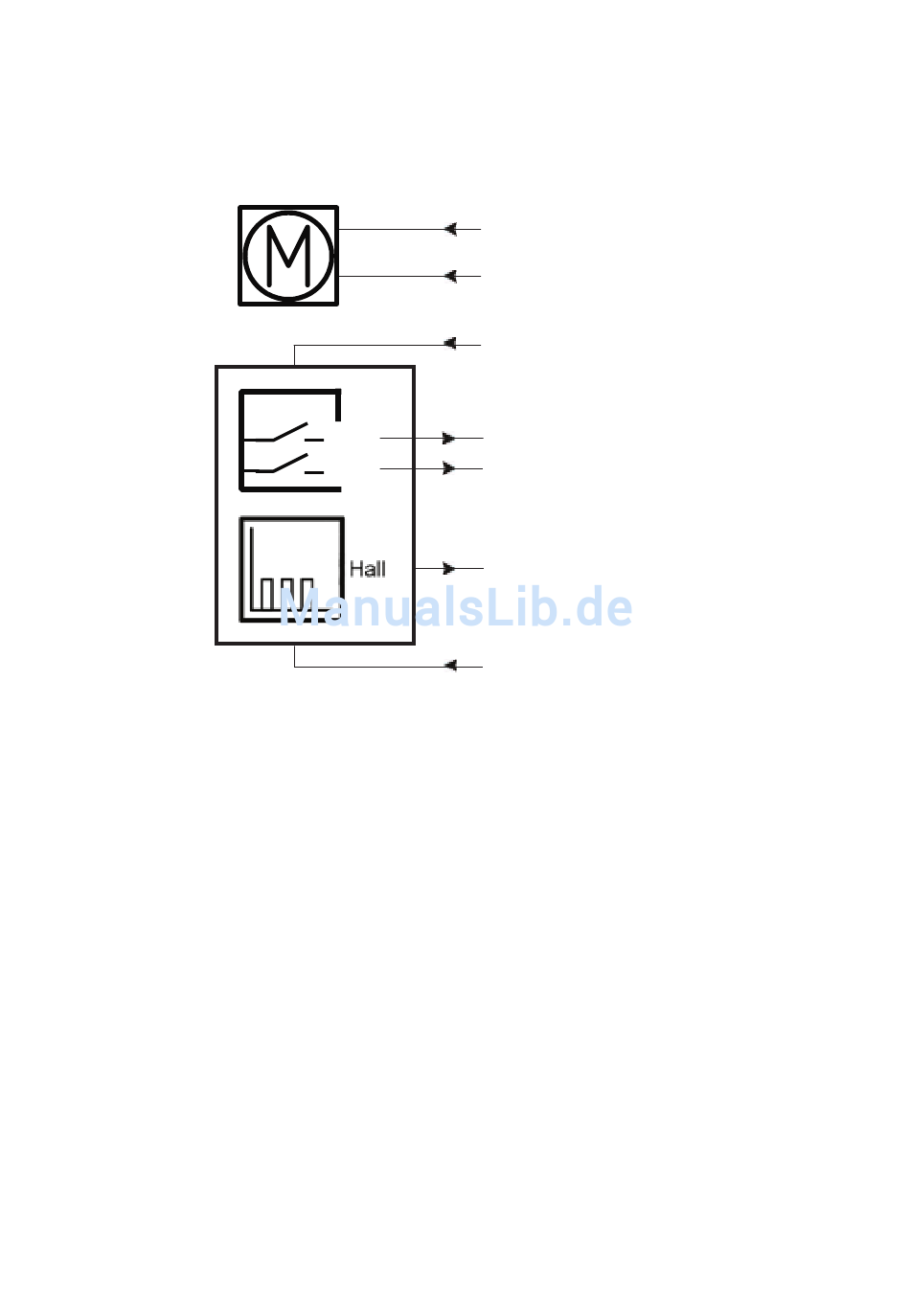

Anschlussdiagramm:
Abb. 6: 37xxxx+2Kxxxxxx
*GELB/GRÜN: Endstoppsignale sind NICHT potenzialfrei (siehe I/O Werte Seite 15).
Wenn Sie Endstoppsignale verwenden möchten, muss Strom am braunen, blauen, roten und schwarzen Kabel
anliegen, da andernfalls das Signal verloren geht.
BRAUN
BLAU
+
ROT
IN
GELB*
OUT
GRÜN*
VIOLETT
SCHWARZ
-
Seite 25 von 84
