TD5 Montagebeschlag

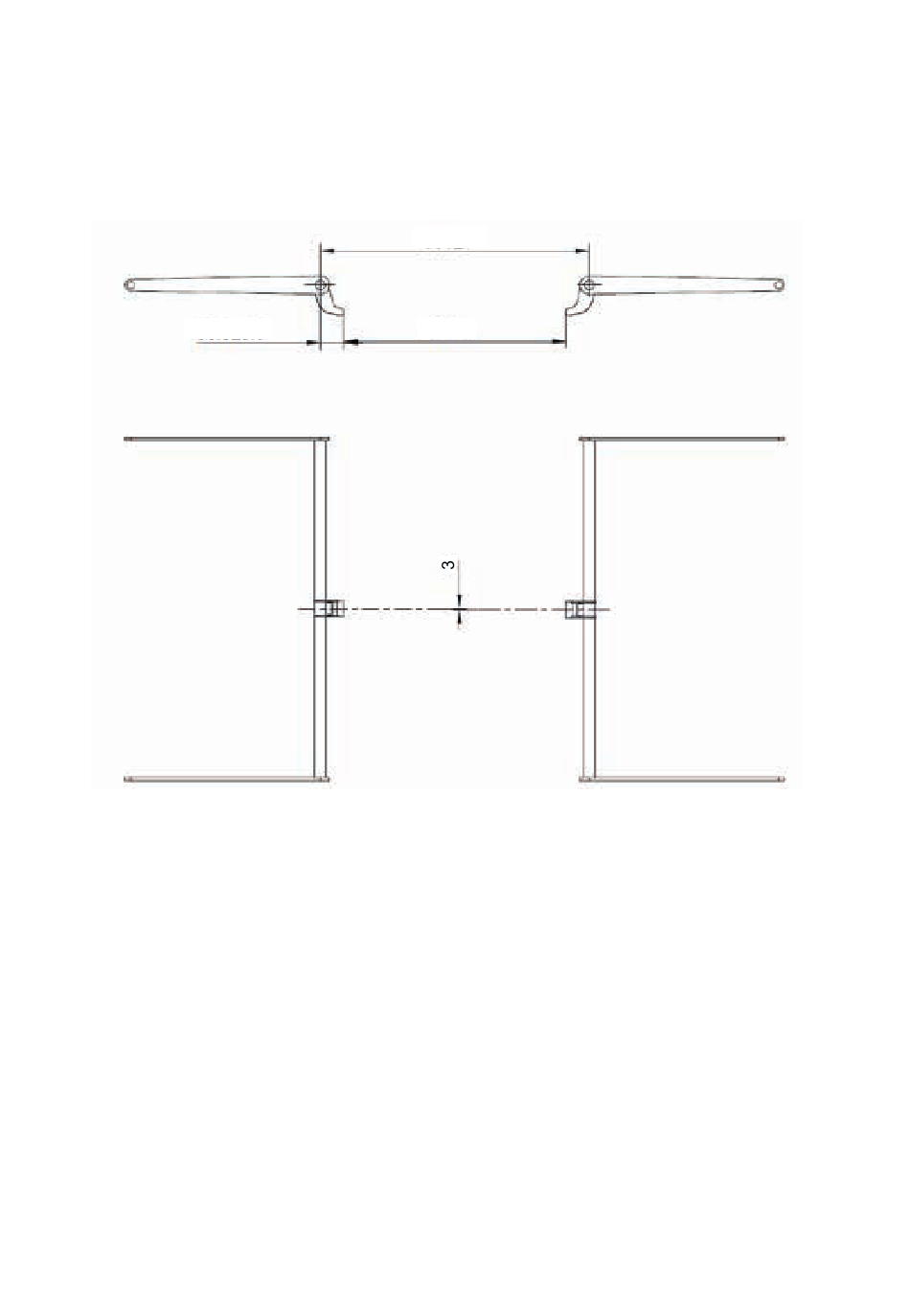

Montagehinweise und Paralleltoleranzen

Wenn das Bett in der Horizontalen ist (Ausgangsposition):
50,5±0,5
Der Durchmesser der Achse muss 25,2 mm
581±1
480±1
+0,3
betragen.
- 0,2
Seite 17 von 28
