2.3.2.3 Anschluss der RS485-Schnittstelle

2.3.2.4 Verdrahtung RS485 vollduplex

R=120Ω
Master
1) Die Masseverbindung dient zur Reduzierung von Kommunikationsstörungen

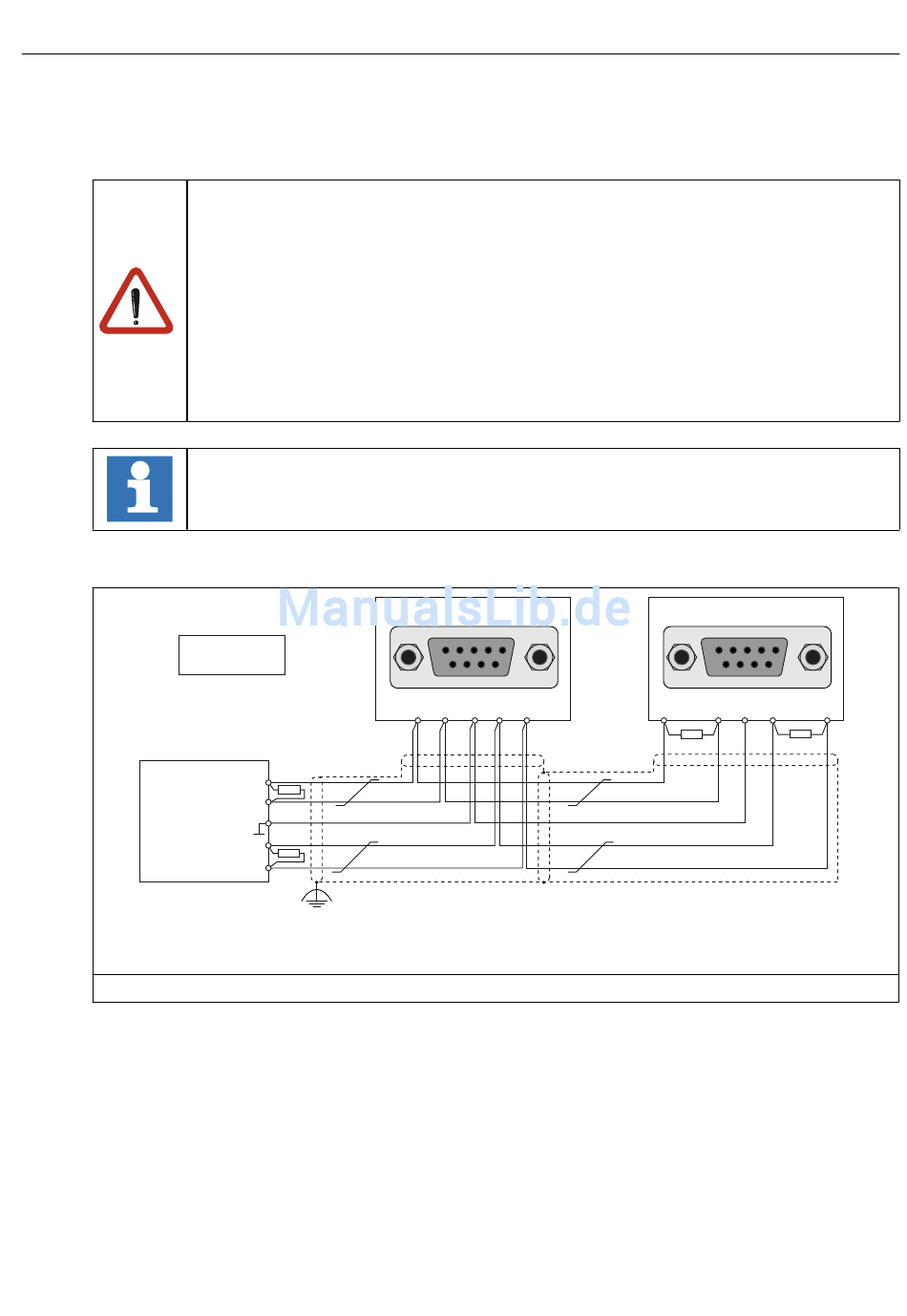

Abbildung 5: Verdrahtung RS485 vollduplex

D - 12
Um Störungen an der RS485-Schnittstelle vorzubeugen sind folgende Hinweise
unbedingt zu beachten:
• paarweise, verdrilltes und geschirmtes Kabel verwenden
• Gesamtschirm einseitig Erden (vorrangig an störungsfreieren Seite)
• Abschlusswiderstände an beiden Enden der Adernpaare des Busses von je-
weils 120 Ω anbringen
• wenn vorhanden, dann die inneren Schirme jeweils einseitig am Sender auf
Masse legen
• Masseleitung zwischen den Busteilnehmern verlegen
Sollten weiterhin Störungen auftreten besteht die Möglichkeit ein Biasing einzu-
setzen. Dies darf jedoch nur einmal am Bus erfolgen (vorzugsweise am Master).
R
TxD-A
TxD-B
R
RxD-A
RxD-B
COMBIVERT
5 4 3 2 1
9 8 7 6
4 5 7 8 9
1)
COMBIVERT
5 4 3 2 1
9 8 7 6
4 5 7 8 9
R R
