2.3.2.5 Verdrahtung RS485 halbduplex

RXD/TxD-A
RXD/TxD-B
1) Die Masseverbindung dient zur Reduzierung von Kommunikationsstörungen

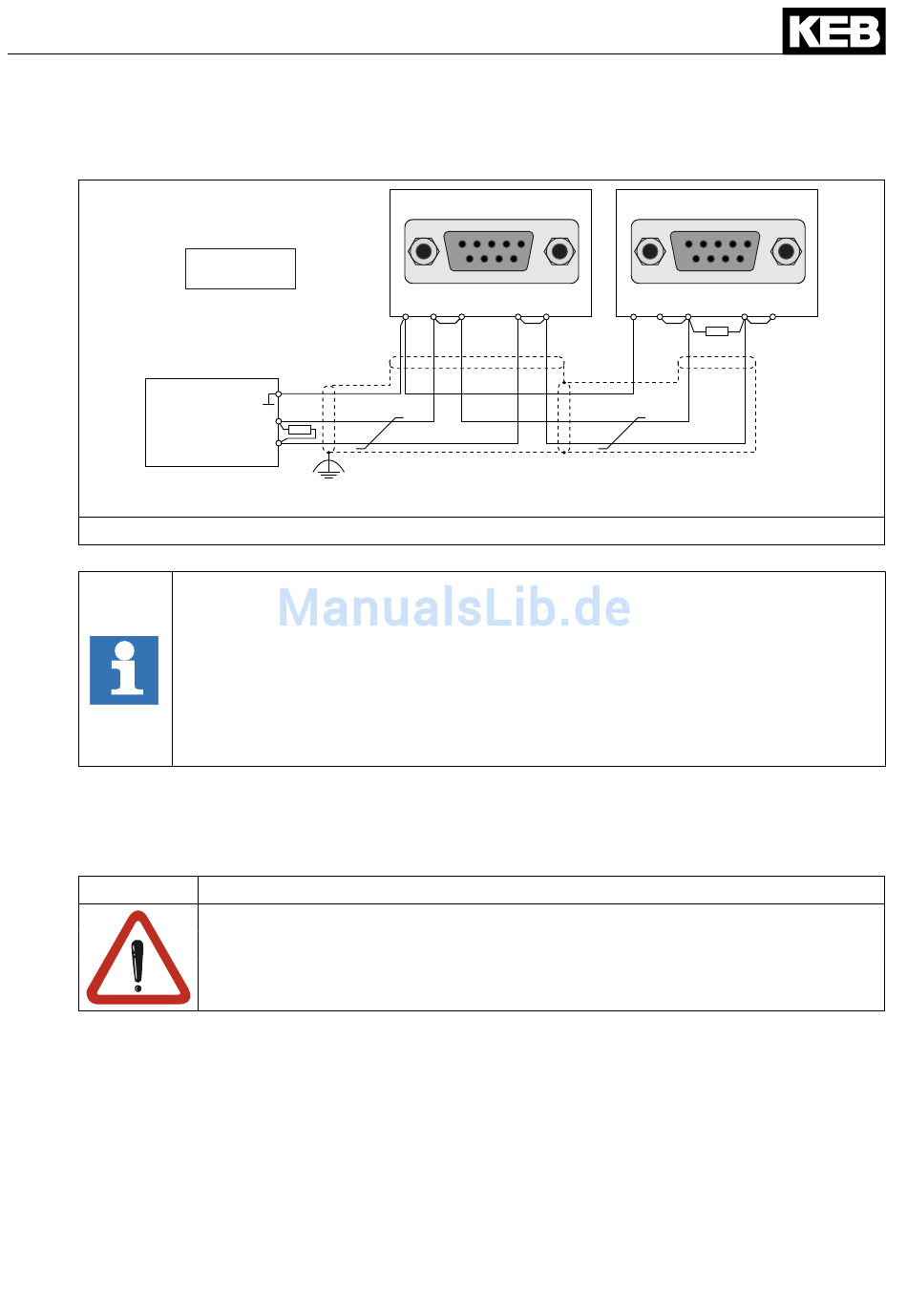

Abbildung 6: Verdrahtung RS485 halbduplex

Trotz einem fachgerechten Anschluss der Funktionserde kann es bei langen Lei-
tungen zu Potenzialdifferenzen zwischen den Busteilnehmern kommen, die die
Kommunikation behindern. Um die Schnittstelle durch die daraus resultierenden
ggf. hohe Ausgleichströme nicht zu zerstören, können die Potenzialdifferenzen
durch Verlegen einer zusätzlichen Masseleitung zwischen den Steuerungen (0V-
Klemme) abgebaut werden. Um eine Einkopplung von Störungen in die Signal-
leitung zu vermeiden ist diese zusätzliche Masseleitung außerhalb der Buslei-
tung zu verlegen !
2.3.3

Steuerklemmleiste X2A

Die Steuerklemmleiste ist als zweistöckige, steckbare Klemmleiste mit Federkraftanschluss
ausgeführt. Sie umfasst 32 Pole. Beim Anschluss sind folgende Hinweise zu beachten:
Achtung
R=120Ω
1)
Master
R
EMV-Störungen vorbeugen
• Abgeschirmte, verdrillte Leitungen verwenden
• Schirm einseitig am Umrichter auf Erdpotenzial legen
• Steuer- und Leistungskabel getrennt verlegen (ca. 10...20 cm Abstand);
Kreuzungen im rechten Winkel verlegen
Steuerung VARAN
COMBIVERT
5 4 3 2 1
9 8 7 6
7 4 8 5 9
COMBIVERT
5 4 3 2 1
9 8 7 6
7 4 8 5 9
R
D - 13
