Scheppach HL800E Originalanleitung Seite 130

Fig. 5
B
C
A
Fig. 6
Fig. 6.1
130
B
A
B
A
B
A
Montaż
Łuparka Scheppach nie jest całkowicie zmontowana,
ze względu na konieczność jej pakowania.

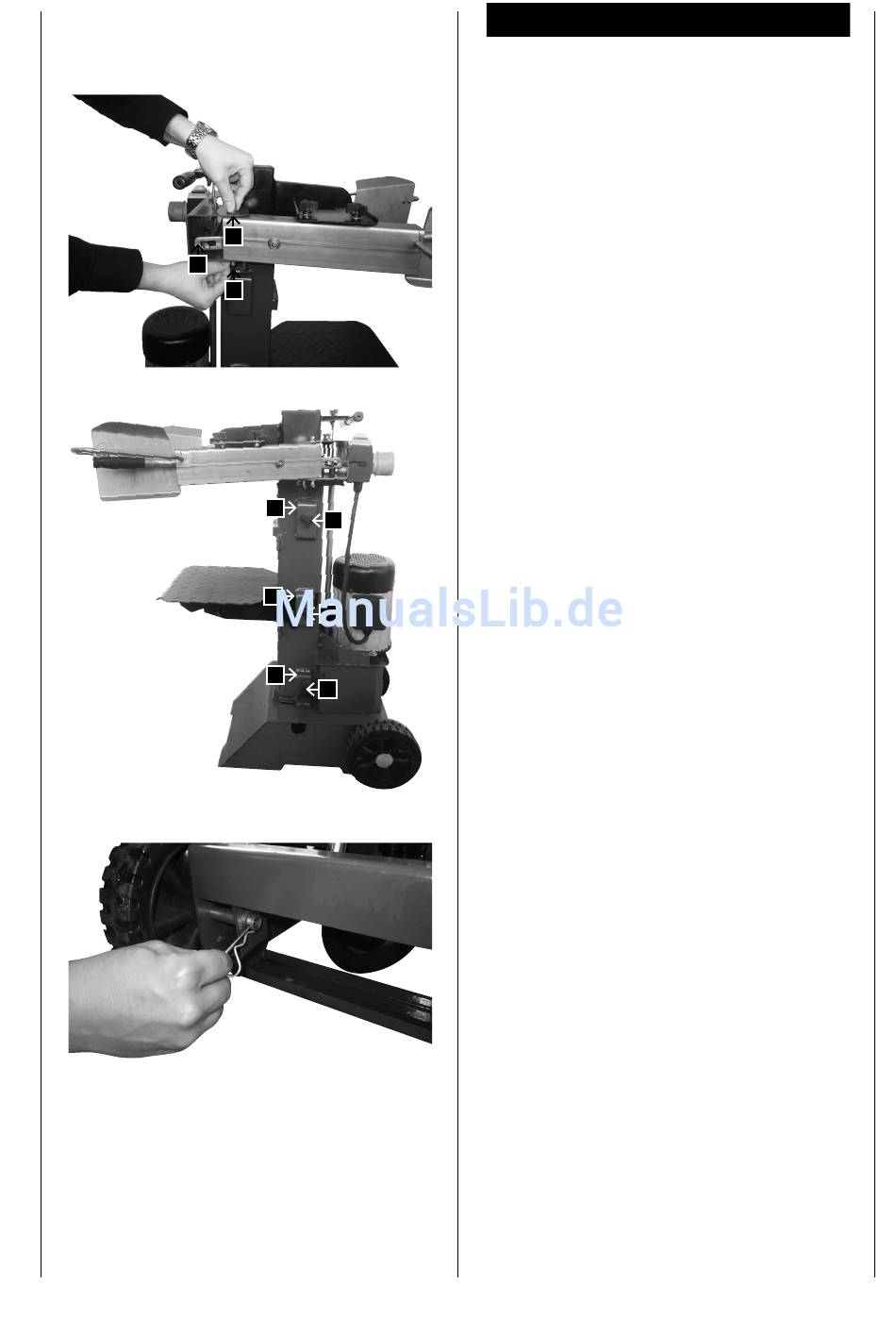

Montaż ramion roboczych, rys. 5
• Wyciągnąć zawleczkę A i wyjąć sworzeń ustalają-
cy B.
• Nasmarować górne i dolne metalowe uchwyty.
• Umieścić ramiona robocze i rurę w zagłębieniu
połączenia krzyżowego C.
• W przedniej części połączenia krzyżowego przeci-
snąć sworzeń ustalający B całkowicie na wskroś.
• Ponownie zabezpieczyć pod spodem sworzeń
ustalający B przy pomocy zawleczki A.
Montaż stołu, rys. 6
Stół można montować na trzech wysokościach (56
cm, 81 cm i 103 cm), odpowiednio do długości kłód.
W każdym położeniu znajdują się haki blokujące.
Ustawić stół na pożądanych podporach B. W celu
zablokowania stołu, przechylić haki blokujące A po
obu stronach w dół o 90°.
Montaż kół, rys. 6.1
Po obu bokach zamontować koła z podkładką i za-
bezpieczyć je zawleczkami.
