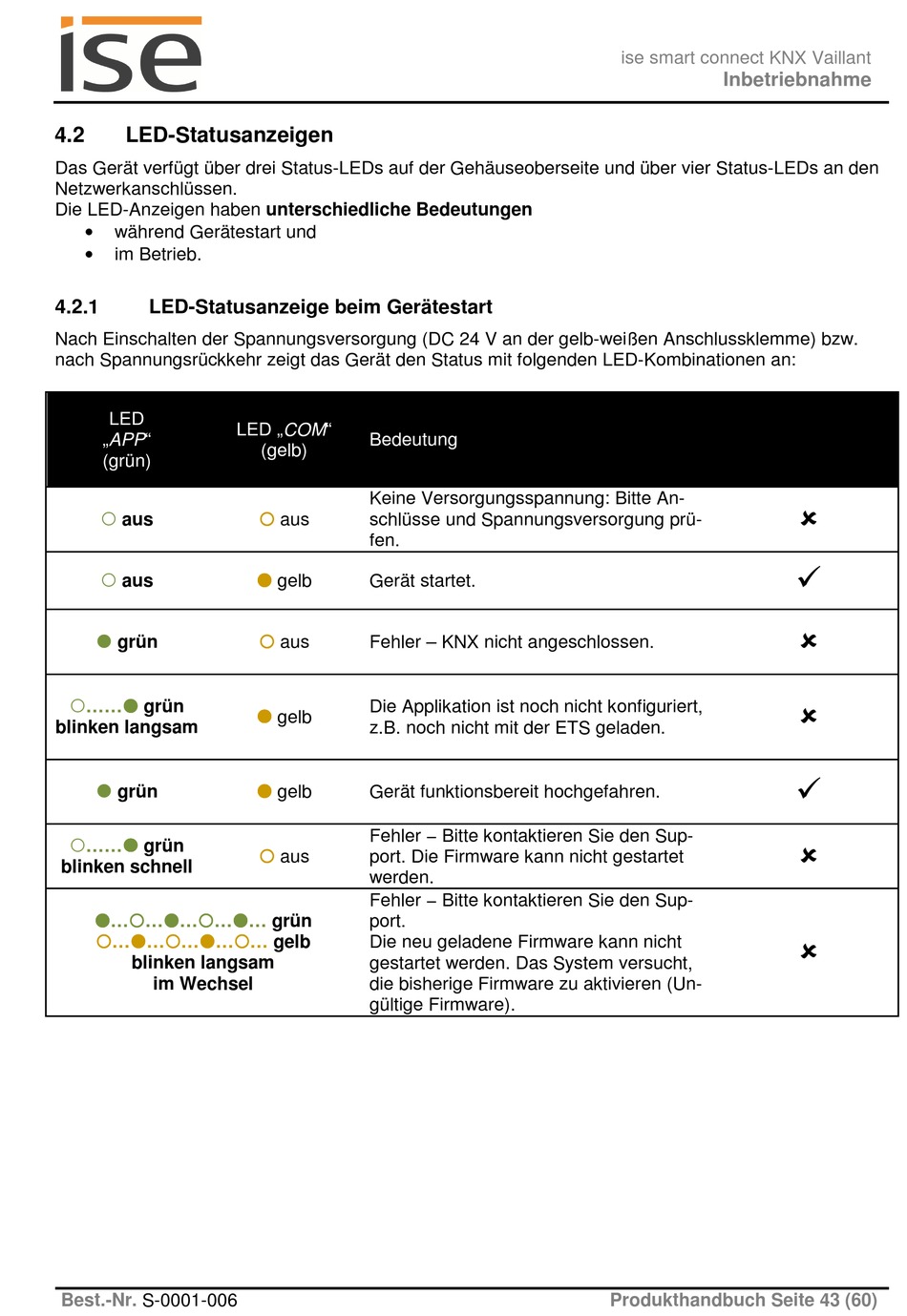

4.2
LED-Statusanzeigen
Das Gerät verfügt über drei Status-LEDs auf der Gehäuseoberseite und über vier Status-LEDs an den
Netzwerkanschlüssen.
Die LED-Anzeigen haben unterschiedliche Bedeutungen
•
während Gerätestart und
•
im Betrieb.
4.2.1
LED-Statusanzeige beim Gerätestart
Nach Einschalten der Spannungsversorgung (DC 24 V an der gelb-weißen Anschlussklemme) bzw.
nach Spannungsrückkehr zeigt das Gerät den Status mit folgenden LED-Kombinationen an:
LED
„APP"
(grün)
aus
aus
grün
......
grün
blinken langsam
grün
......
grün
blinken schnell
... ... ... ... ...
... ... ... ... ...
blinken langsam
im Wechsel
Best.-Nr.
S-0001-006
LED „COM"
Bedeutung
(gelb)
Keine Versorgungsspannung: Bitte An-
aus
schlüsse und Spannungsversorgung prü-
fen.
gelb
Gerät startet.
aus
Fehler – KNX nicht angeschlossen.
Die Applikation ist noch nicht konfiguriert,
gelb
z.B. noch nicht mit der ETS geladen.
gelb
Gerät funktionsbereit hochgefahren.
Fehler − Bitte kontaktieren Sie den Sup-
aus
port. Die Firmware kann nicht gestartet
werden.
Fehler − Bitte kontaktieren Sie den Sup-
grün
port.
gelb
Die neu geladene Firmware kann nicht
gestartet werden. Das System versucht,
die bisherige Firmware zu aktivieren (Un-
gültige Firmware).
ise smart connect KNX Vaillant
Inbetriebnahme
Produkthandbuch Seite 43 (60)
