Montage, elektrischer Anschluss und Bedienung
2.1
Geräteaufbau ise smart connect KNX Vaillant
Programmier-Taste
1
für KNX
Anschluss KNX (Twis-
2
ted Pair)
Anschluss
3
Spannungsversorgung
Programmier-LED
4
KNX (rot)
5
LED APP (grün)
6
LED COM (gelb)
7
Anschluss Ethernet
8
Anschluss USB
9
microSD-Kartenhalter
Best.-Nr.
S-0001-006
Montage, elektrischer Anschluss und Bedienung

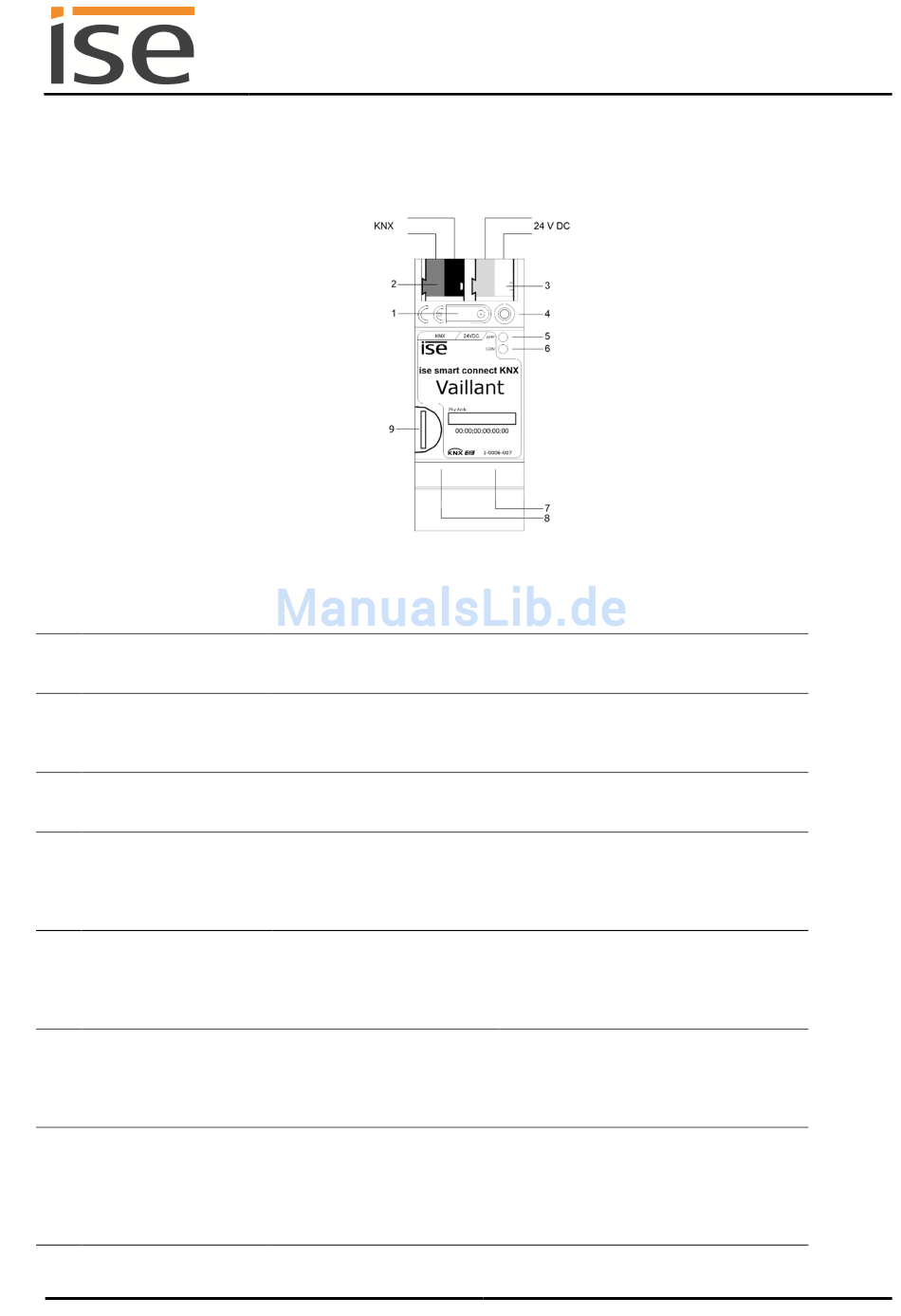

Abbildung 1: ise smart connect KNX Vaillant
Versetzt das Gerät in den ETS-Programmiermodus
oder hebt diesen auf.
links:
( + / rot)
rechts: ( - / schwarz)
DC 24...30 V, 2 W (bei 24 V)
links:
( + / gelb)
rechts: ( - / weiß)
rot:
Gerät ist im ETS-Programmiermodus
grün:
Normalbetrieb
aus /
blinkt:
Start- bzw. Diagnosecode, siehe 4.2.1 / 4.2.2
gelb:
Normalbetrieb (kurze Dunkelphasen zeigen KNX-
Telegrammverkehr an)
aus /
blinkt: Start- bzw. Diagnosecodes, siehe 4.2.1 / 4.2.2
LED 10/100 Speed (grün)
an:
100 MBit/s
aus:
10 MBit/s
USB Anschluss Typ A, stellt über den ise eBUS Adapter die Verbin-
dung zum Vaillant System her.
Verwenden Sie standardmäßig das mitgeliefert USB-Kabel. Bitte
beachten Sie, dass der Einsatz von USB-Kabeln mit einer Länge von
mehr als 3 m grundsätzlich nicht zulässig ist.
ohne Funktion.
ise smart connect KNX Vaillant
Abmessungen:
Breite (B):
36 mm (2 TE)
Höhe (H):
90 mm
Tiefe (T):
74 mm
LED Link/ACT (orange)
an:
Verbindung zum IP-Netz
aus:
keine Verbindung
blinkt:
Datenempfang auf IP
Produkthandbuch Seite 9 (60)
