2.5
Anschluss des ise eBUS Adapters an den eBUS
Die ausführende Firma der Heizungstechnik hat eine Abzweigdose installiert, in die ein eBUS-Kabel
vom Heizsystem gelegt ist. In dieser Abzweigdose stellt die ausführende Firma des KNX Systems die
Verbindung zum ise eBUS Adapter her.

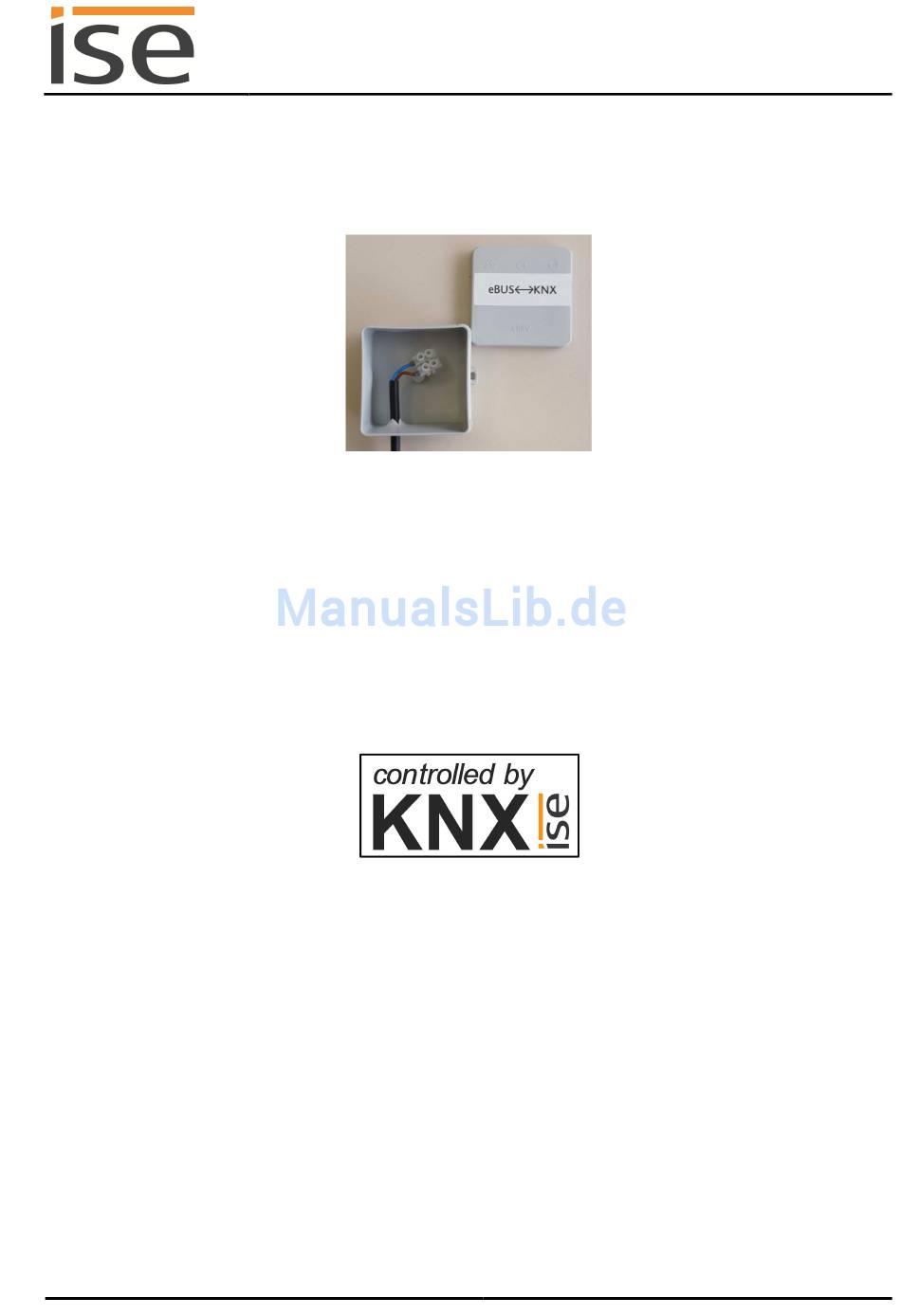

Abbildung 4: Abzweigdose zur Anbindung des ise eBUS Adapters an das Heizungssystem.
Der Ort der Abzweigdose kann dem „Übergabeprotokoll der ausführenden Firma für Heizung-, Klima-,
Lüftungstechnik an den Planer für die Gebäudetechnik (KNX-Bussystem)" entnommen werden. Die
entsprechenden Informationen finden sich unter dem Punkt 7 „Position eBUS-Verbindungsstelle
zwischen Vaillant-Heizsystem und KNX-Gateway".
Nachdem die Verbindung zwischen KNX System und eBUS hergestellt ist, muss durch die ausführen-
de Firma des KNX Systems der folgende Aufkleber, der dem Produkt bei liegt, am Vaillant System an-
gebracht werden:
Abbildung 5: Kennzeichnung des Heizungssystems.
Best.-Nr.
S-0001-006
Produkthandbuch Seite 13 (60)
