4.3
Übertragung beschleunigen: Übertragungsweg KNX-TP oder IP wählen
Die Programmierung (Übertragung von der ETS zum Gerät) erfolgt in der Programmierumgebung der
ETS. Für die Übertragung wird keine zusätzliche KNX/EIB-Datenschnittstelle benötigt (Busanschluss
via Busanschlussklemme). Die ETS kann das Gerät sowohl über die IP- als auch über die KNX TP-
Seite erreichen.
Wegen deutlich kürzerer Übertragungszeiten wird der Download über die IP-Seite des Geräts empfoh-
len.

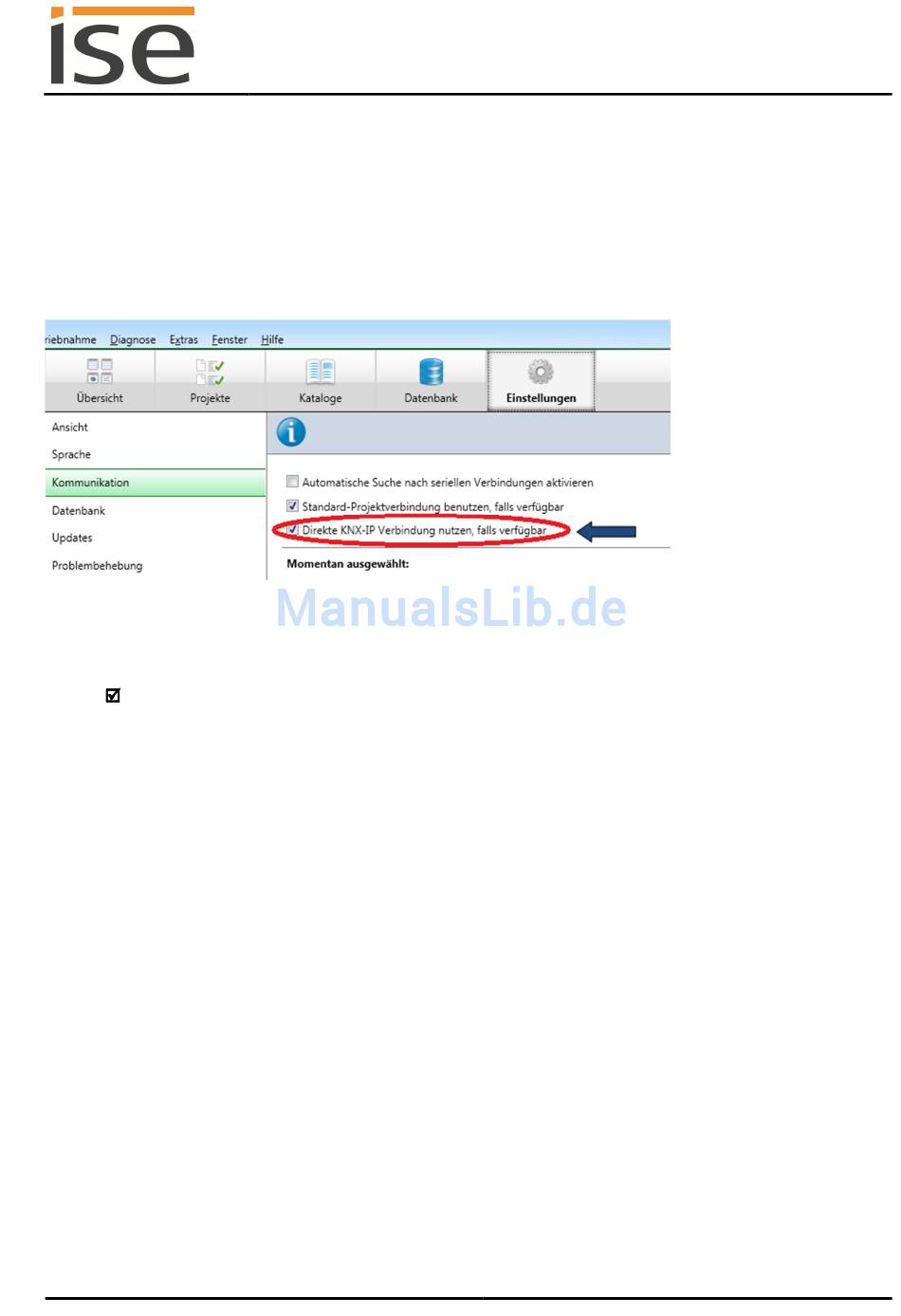

Abbildung 11: Die Einstellung „Direkte KNX-IP-Verbindung nutzen, falls verfügbar"
Für die Übertragung der ETS über die IP-Seite setzen Sie die Einstellung
Direkte KNX-IP-Verbindung nutzen, falls verfügbar.
unter ETS-Startseite → Tab Einstellungen → Eintrag Kommunikation.
4.4
Physikalische Adresse des Geräts programmieren
•
Stellen Sie sicher, dass Gerät und Busspannung eingeschaltet sind.
•
Stellen Sie sicher, dass die Programmier-LED (4) nicht leuchtet.
•
Programmiertaste (1) kurz drücken − Programmier-LED (4) leuchtet rot.
•
Physikalische Adresse mit Hilfe der ETS programmieren.
Nach einem erfolgreichen Programmier-Vorgang
•
erlischt die LED (4).
•
zeigt die ETS die abgeschlossene Übertragung mit grüner Markierung unter Historie im Side-
Bar (normalerweise am rechten Fensterrand) an.
•
setzt die ETS die Inbetriebnahme-Häkchen am Gerät für „Adr" und „Cfg".
Nun können Sie die physikalische Adresse auf dem Gerät notieren.
Best.-Nr.
S-0001-006
beschleunigt die Übertragung von der ETS zum Gerät.
ise smart connect KNX Vaillant
Inbetriebnahme
Produkthandbuch Seite 45 (60)
