2.4
Geräteaufbau ise eBUS Adapter
1
Anschluss eBUS
2
LED PWR (grün)
3
LED COM (grün)
4
Anschluss USB
Weitere Informationen entnehmen Sie bitte der dem Gerät beigefügten Installationsanleitung.
Best.-Nr.
S-0001-006
Montage, elektrischer Anschluss und Bedienung

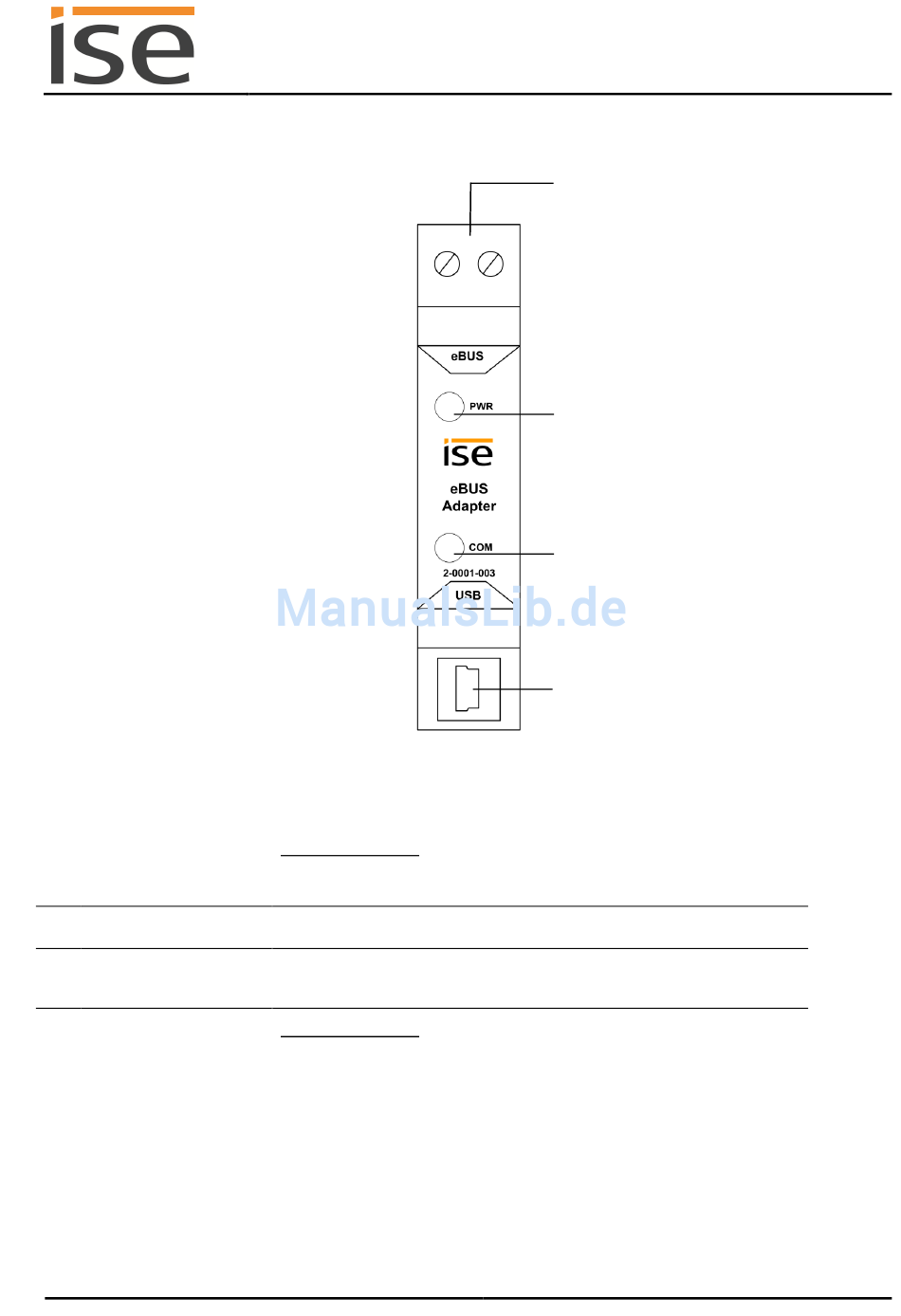

Abbildung 3: ise eBUS Adapter
Wichtiger Hinweis: Die maximale Länge des eBUS-Anschlusskabels
beträgt 125 m. Die Lage des eBUS Anschlusses entnehmen Sie dem
Kapitel 2.5 „Anschluss des ise eBUS Adapters an den eBUS".
grün:
Mindestspannung vom eBUS liegt an
grün:
Verbindung vom ise smart connect KNX Vaillant mit eBUS
aufgebaut
Wichtiger Hinweis: Das Adapter Kabel für den USB Port ist mit einem
Mini USB-B Winkelstecker versehen. Um Beschädigungen zu ver-
meiden, ziehen Sie den Winkelstecker unbedingt nach vorne ab.
Verwenden Sie standardmäßig das mitgelieferte USB-Kabel. Bitte
beachten Sie, dass der Einsatz von USB-Kabeln mit einer Länge von
mehr als 3 m grundsätzlich nicht zulässig ist.
ise smart connect KNX Vaillant
1
Abmessungen:
Breite (B):
17,5 mm (1 TE)
Höhe (H):
90 mm
Tiefe (T):
74 mm
2
3
4
Produkthandbuch Seite 12 (60)
