Abdeckkappe anbringen / entfernen
Zum Schutz der KNX-Bus- und Spannungsversorgungsanschlüsse vor gefährlichen Spannungen ins-
besondere im Anschlussbereich kann zur sicheren Trennung eine Abdeckkappe aufgesteckt werden.
Das Montieren der Kappe erfolgt bei aufgesteckter Bus- und Spannungsversorgungsklemme und an-
geschlossener, nach hinten geführter Bus- und Spannungsversorgungsleitung.
•
Abdeckkappe anbringen: Die Abdeckkappe wird über die Busklemme geschoben bis sie spür-
bar einrastet (vgl. Fehler! Verweisquelle konnte nicht gefunden werden.A).
•
Abdeckkappe entfernen: Die Abdeckkappe wird entfernt, indem sie seitlich leicht eingedrückt
und nach vorne abgezogen wird (vgl. Fehler! Verweisquelle konnte nicht gefunden wer-
den.B).
Best.-Nr.
S-0001-006
Montage, elektrischer Anschluss und Bedienung

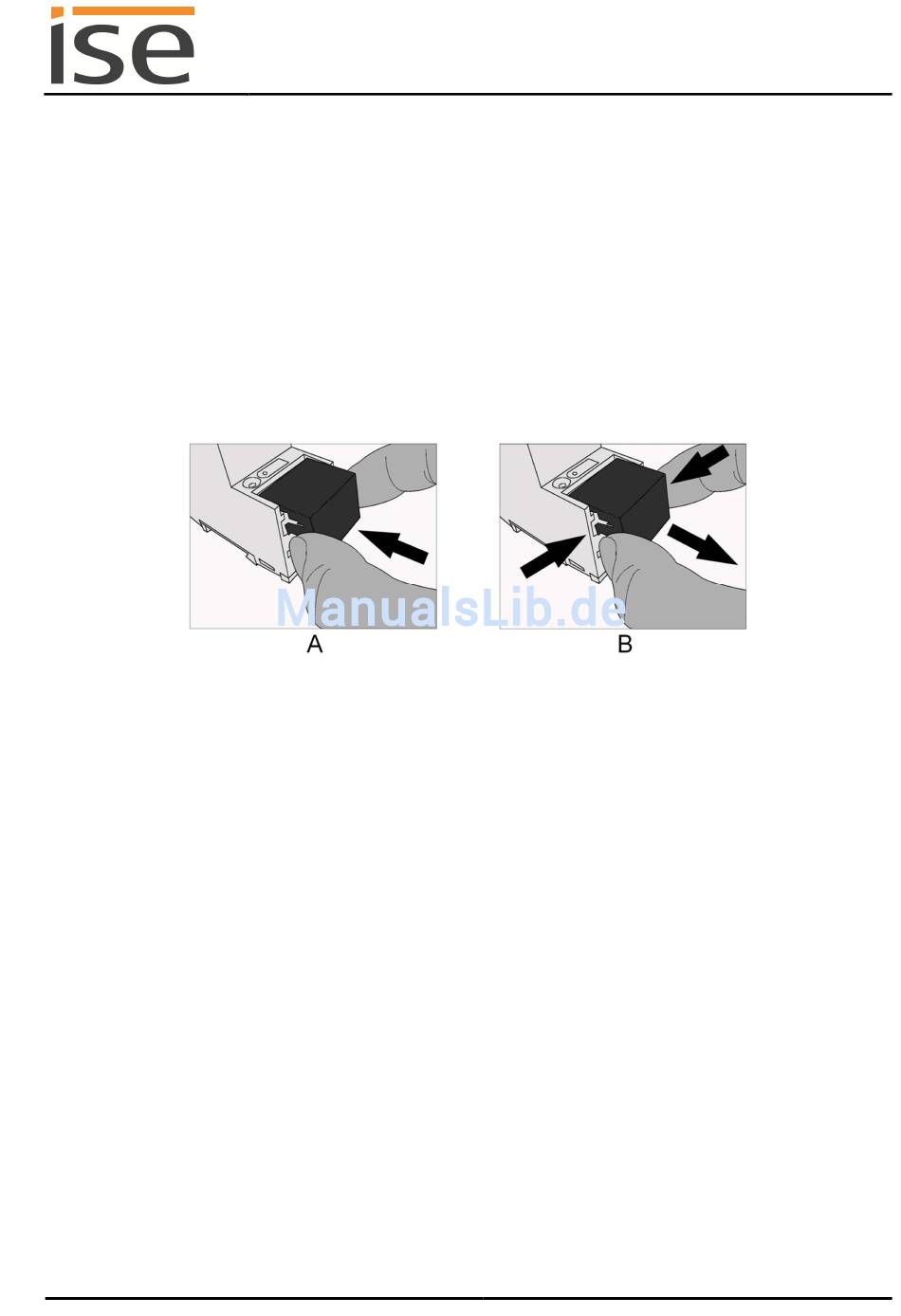

Abbildung 2: Abdeckkappe anbringen / entfernen
ise smart connect KNX Vaillant
Produkthandbuch Seite 11 (60)
