Der Schutzleiter ist unbedingt anzuschließen! Ist dies nicht der Fall, sind die
Verbraucher nicht geerdet.
Bei einphasigem Anschluss muss der Außenleiter unbedingt auf Anschluss „R"
an der USV angeschlossen werden. Der Anschluss auf den Eingängen „S", bzw.
„T" schädigt möglicherweise die USV und der interne Bypass arbeitet nicht
korrekt.

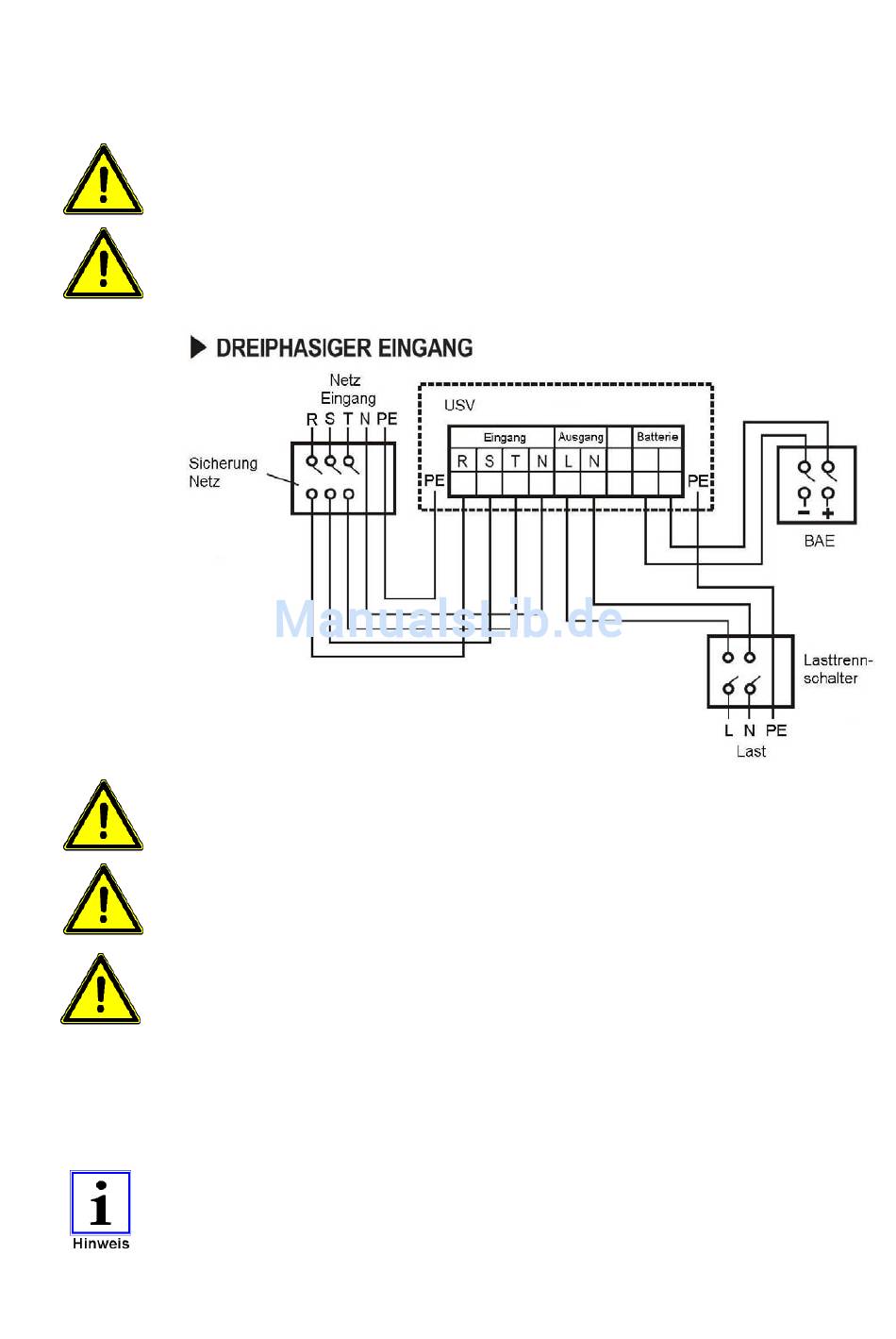

Abb. 11:
Anschlussschema
dreiphasig
Der Schutzleiter ist unbedingt anzuschließen! Ist dies nicht der Fall, sind die
Verbraucher nicht geerdet.
Bei dreiphasigem Anschluss ist unbedingt auf ein Rechtsdrehfeld zu achten. Bei
falschem Drehfeld startet die USV nicht und es ertönt ein Warnton. Zusätzlich
zeigt das LCD- Display die Meldung „phase sequence error"
Die angegebenen Anschlussschemata haben nur dann ihre Gültigkeit, wenn:
Befindet sich die USV- Anlage innerhalb eines NOT-AUS Kreises ist zu
beachten, dass im Falle einer Betätigung der USV- Ausgang nicht stromlos wird.
Die Verbraucher werden für die Dauer der Stützzeit weiterhin versorgt.
der Schleifenwiderstand bis zum letzten Verbraucher eingehalten wird;
o
die Erdung der Verbraucher sicher gewährleistet ist;
o
oder die Verbraucher separat gegen Über- und Fehlerstrom abgesichert,
o
und zusätzlich geerdet sind;
