Zur Montage der Einzelmodule der USV halten Sie bitte die folgenden Schritte
und Abbildungen:
Abb. 6:
Aufstellung und
Montage der
Kommuni-
kationseinheit
und Ladung
Stellen Sie sicher, dass die Belüftung des Gerätes gewährleistet ist. Die
o
Luft wird von vorne angesaugt und nach hinten ausgeblasen. Dazu
müssen folgende Mindestabstände zur USV eingehalten werden:
- min. 80 cm zur Gerätefront
- min. 30 cm zur Geräterückwand
Auf einen entsprechenden Strömungskanal ist zu achten.
Achten Sie auf die Anlagenanordnung. Bei Einbau in übergeordnete
o
Systeme (z.B. elektrischer Betriebsraum) ist darauf zu achten, dass die
USV im angegebenen Temperaturbereich betrieben wird. Bei einem
Wärmestau innerhalb des Installationsraumes muss dieser durch ausei-
chende Fremdbelüftung beseitigt werden.

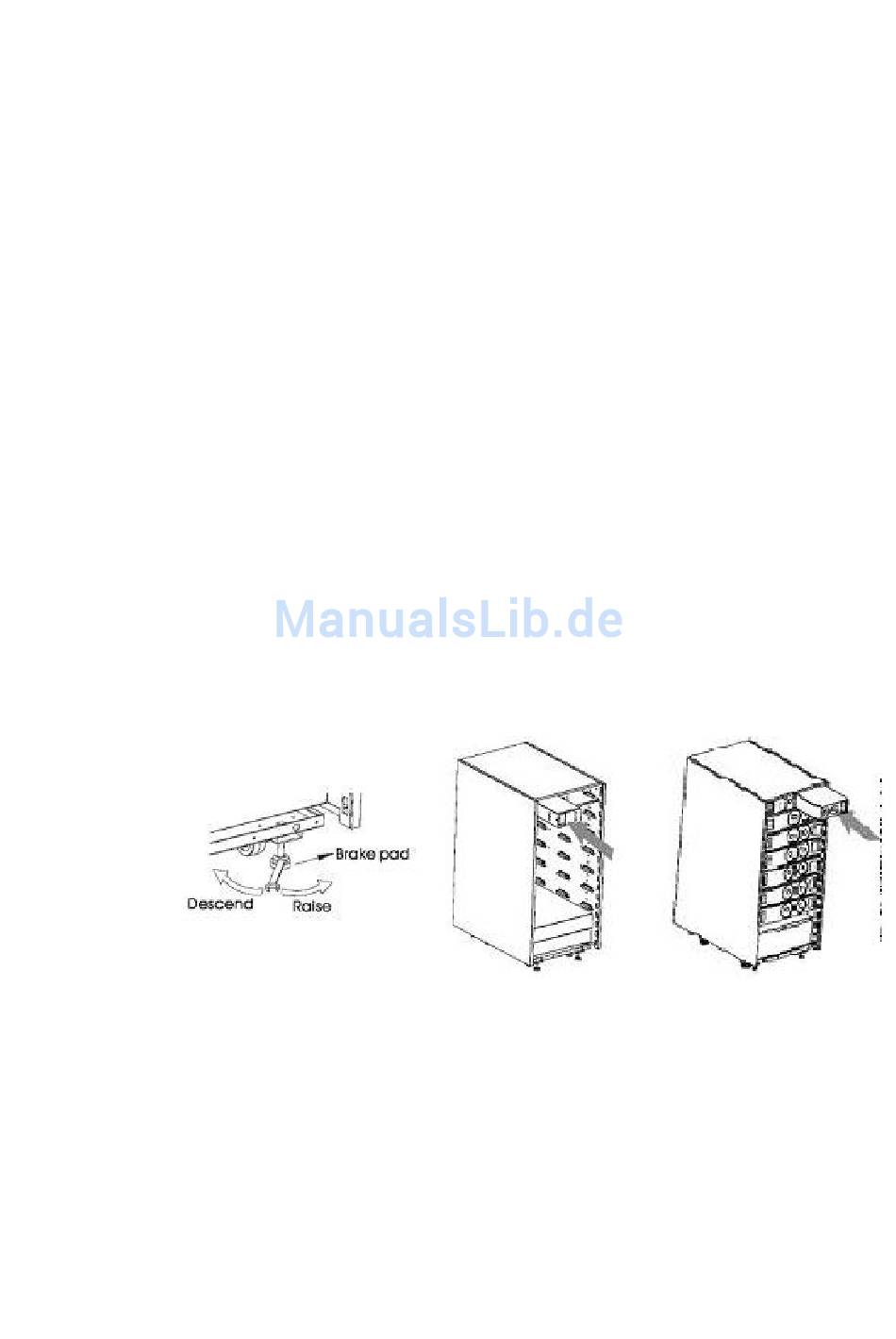

Platzieren Sie die Einheit am Installationsort und fixieren sie die Anlage
o
durch das Absenken der Montagefüße (Fig. 1)
Schieben Sie das Kommunikationsmodul in den Schacht oben links
o
(Fig. 2)
Schieben Sie das zusätzliche Ladenetzteil (optional) in den Schacht
o
oben rechts (Fig. 3)
Fig. 1
Schieben Sie nacheinander die Powermodule von unten nach oben in
o
die dafür vorgesehenen Schächte. Achten Sie dabei darauf, dass das
vorangegangene Modul komplett eingebaut ist, bevor ein weiteres
eingebaut wird. (Fig. 4-6). Bei vollständigem Einsetzen des Moduls
verrastet dieses automatisch. Eine weitere Fixierung im Schacht ist
nicht nötig
Fig. 2
Fig. 3
Seite 22 von 52
