Installation und Montage
Ein gespanntes
Messseil kann im
Aufenthaltsbereich von
Bedienungspersonal zu
Verletzungen führen.
> Beschädigungs-
gefahr für Seil und
Sensor
Verdrillen Sie nicht das
10
Messseil!

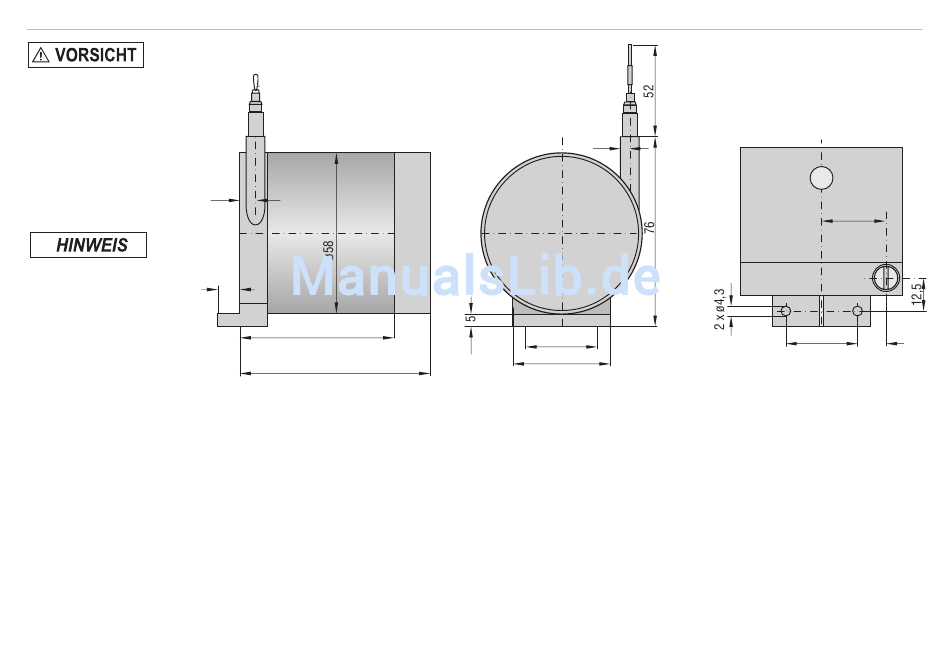

Abb. 2 Maßzeichnung Baureihe WDS-Z60-M, Abmessungen in mm
wireSENSOR, Z60-M / P96-M / P115-M / P200-M
7,5
55,5 Für Encoder
mit Synchroflansch
68,5 Für Encoder
mit Klemmflansch
ø10
25
35
23
25 10,5
