MICRO-EPSILON wireSENSOR P115-M Betriebsanleitung Seite 23

Anhang | Maßzeichnungen und Hinweise für Zubehör

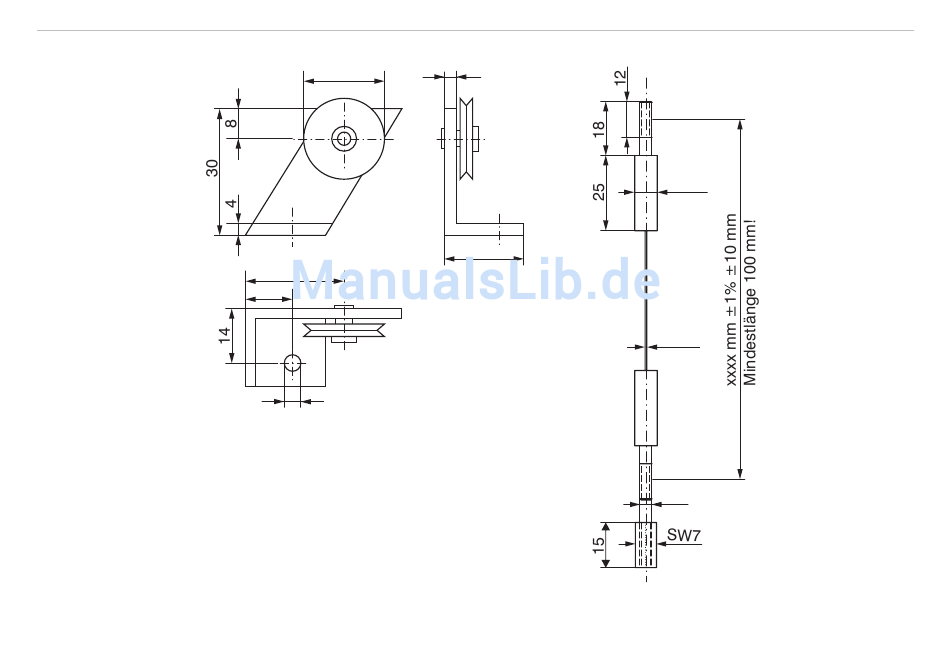

Abb. 13 Umlenkrolle TR3-WDS, fest, mit Montagefuß, Ab-
messungen in mm, nicht maßsstabsgetreu
wireSENSOR, Z60-M / P96-M / P115-M / P200-M
ø21
26
11
ø4,3
4
20
Abb. 14 Seilverlängerung WE-xxxx-M4, Abmessungen
in mm, nicht maßstabsgetreu
Lieferumfang:
1 St. Verlängerungsseil
2 St. Mutter M4 DIN
934-A2
2 St. Zahnscheibe J4.3
DIN 6797
ø7,5
1 St. Abstandsbolzen
M4 15lg.
ø0,54
M4
