Anwendungen

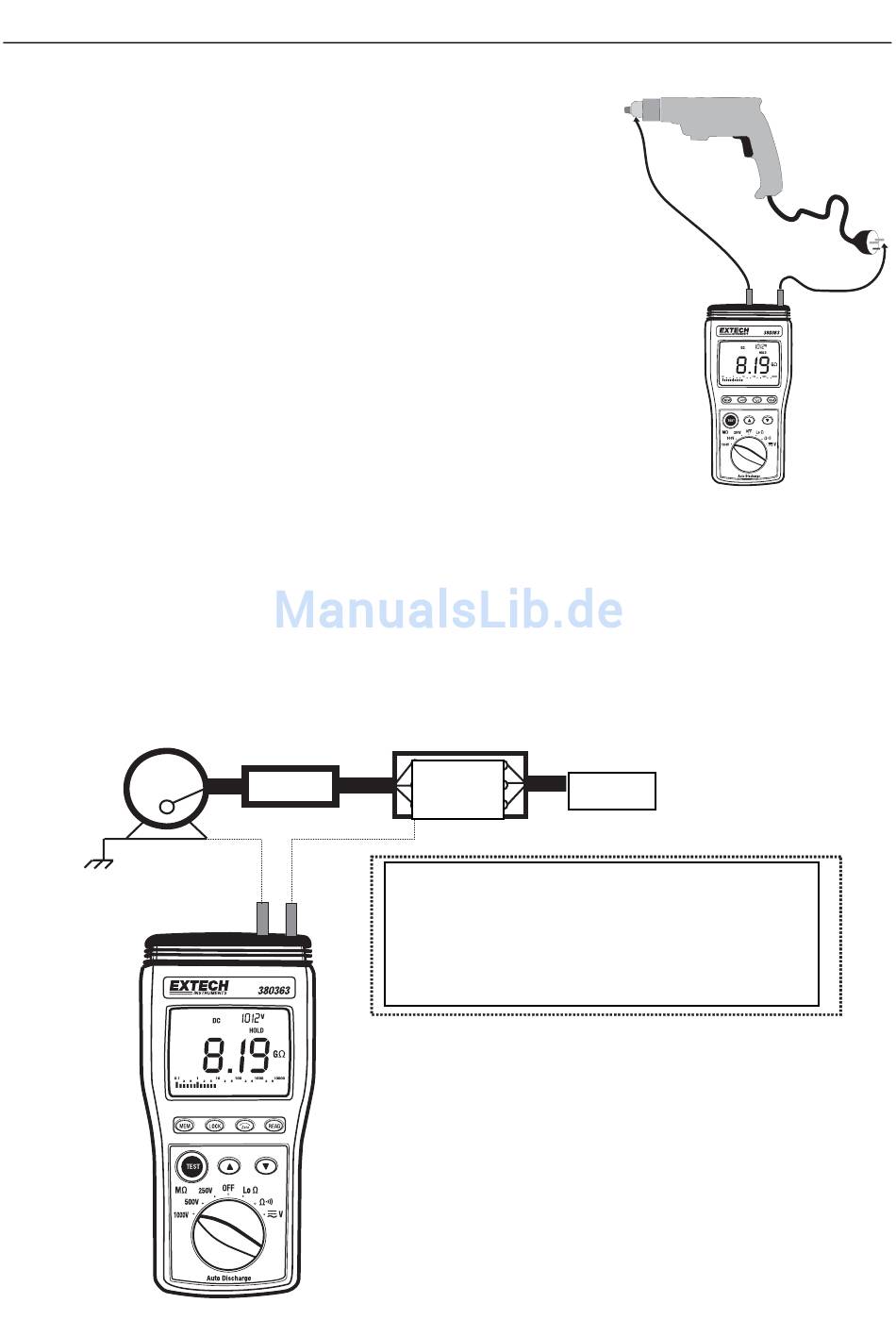

Elektrowerkzeuge und Kleingeräte messen
Dieser Abschnitt gilt für alle Geräte mit Netzkabeln. Bei
Elektrowerkzeugen mit doppelter Isolierung (Schutzklasse II)
verbinden Sie die Messleitungen des Messgeräts mit dem
Gehäuse (Spannfutter, Sägeblatt, usw.) und Netzstecker des zu
messenden Geräts. Siehe Abbildung.
Wechselstrommotor testen
Den Motor vom Netz trennen indem Sie die Leitungen vom Motorklemmkasten trennen oder den
Netzschalter umlegen.
Bei umgelegtem Netzschalter, oder falls der Motor über einen Motorstarter verfügt, halten Sie den
Starter auf Position ON. Bei umgelegtem Netzschalter umfasst der Widerstandswert den
Widerstand der Motorlitze und aller zwischen dem Motor und Netzschalter angeschlossenen
Komponenten. Bei aufgezeigter Schwäche den Motor und alle Komponenten einzeln überprüfen.
Falls der Motor am Motorklemmkasten abgeschaltet ist, eine Messleitung mit dem geerdeten
Motorgehäuse und die andere mit einer der Motorleitungen verbinden. Siehe Abbildung unten.
Motor
GND
Starter
Notes:
Hinweise:
1. The STARTER must be in the ON position during the
Mains
Netzsc
Line
Switch
Netz
halter
1. Der STARTER muss während des Tests in Position
ON stehen.
2. Die Motor-Messgerät-Verbindung muss zum
geerdeten Motorgehäuse sein.
3. Die Messgerät-Netz-Verbindung muss zur Motor-Seite
hin sein, wie angezeigt.
7
Modell 380363-EU-GE-V-3.1-1/12
