Erdungswiderstand messen
Hinweis: Die Messergebnisse können durch induktive oder kapazitive Kopplung beeinflusst
werden, falls die Messleitungen verdreht sind oder nahe nebeneinander verlaufen.
Halten Sie beim Anschluss der Sonden die Messleitungen in ausreichendem Abstand zu
einander.
Installation
Stecken Sie die Potenzial- (P) und die Strom-Sonde (C) so tief wie möglich in den Boden. Der
Abstand zwischen den Sonden muss 5 bis 10 Meter (16 bis 32 Fuß) betragen.

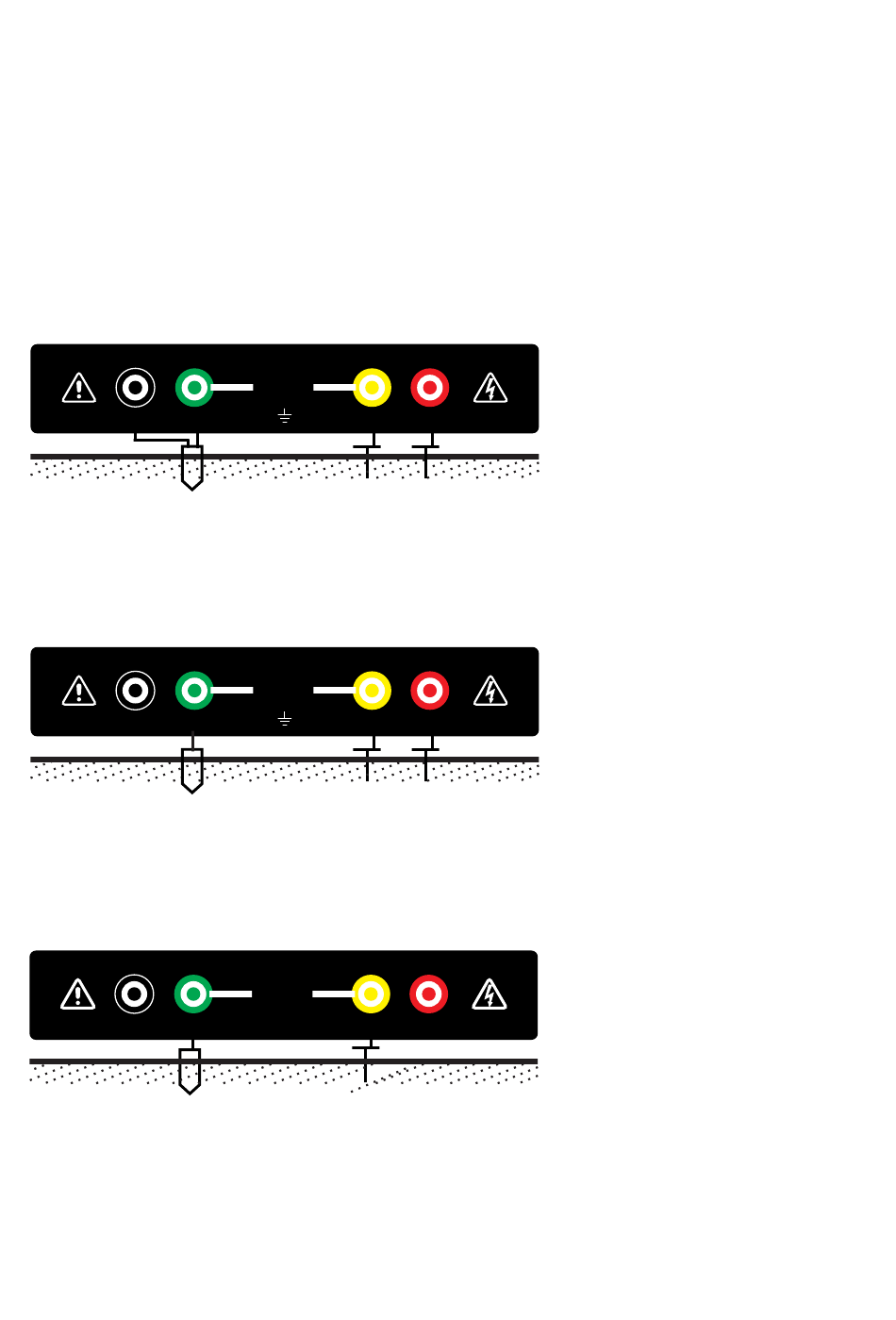

Erdungswiderstandmessungen (4-polig)
E
C
1
(1) Erdungssonde (Stange) (2) Potenzial-Erdspieß (3) Strom-Erdspieß
Erdungswiderstandmessungen (3-polig)
E
C
1
(1) Erdungssonde (Stange) (2) Potenzial-Erdspieß (3) Strom-Erdspieß
Erdungswiderstandmessungen (2-polig)
E
C
1
(1) Erdungssonde (Stange) (2) Potenzial-Erdspieß
ES
MAX.
AC 300V
P
1
1
ES
MAX.
AC 300V
P
1
1
ES
MAX.
AC 300V
P
1
1
S
H
P
C
2
2
2
3
S
H
P
C
2
2
2
3
S
H
P
C
2
2
2
6
GRT350-de-DE_v1.1 1/15
