Gleichstrommotor testen
1.
Den Motor vom Netz trennen.
2.
Um die Kohlebürsten, Feldspulen, und Anker zu testen, eine Messleitung mit dem geerdeten
Motorgehäuse und die andere mit einer Bürste am Kommutator verbinden.
3.
Bei aufgezeigter Schwäche im Widerstandswert heben Sie die Kohlebürsten vom Kommutator
ab und testen die den Anker, die Feldspulen und die Kohlebürsten einzeln nacheinander.
Lassen Sie eine Messleitung mit dem geerdeten Motorgehäuse verbunden während Sie die
anderen Motorkomponenten testen. Dies gilt auch für Gleichstromgenerator.
Kabel testen
1.
Das zu prüfende Kabel vom Netz trennen.
2.
Das andere Ende vom Kabel auch trennen, um Messfehler aufgrund von Beeinflussung durch
andere Geräte zu vermeiden.
3.
Prüfen Sie Erdungsleiter und/oder Leitungsmantel indem Sie eine Messleitung mit
Erdungsleiter und/oder Leitungsmantel und die andere mit jedem zu prüfenden Leiter
nacheinander verbinden.
4.

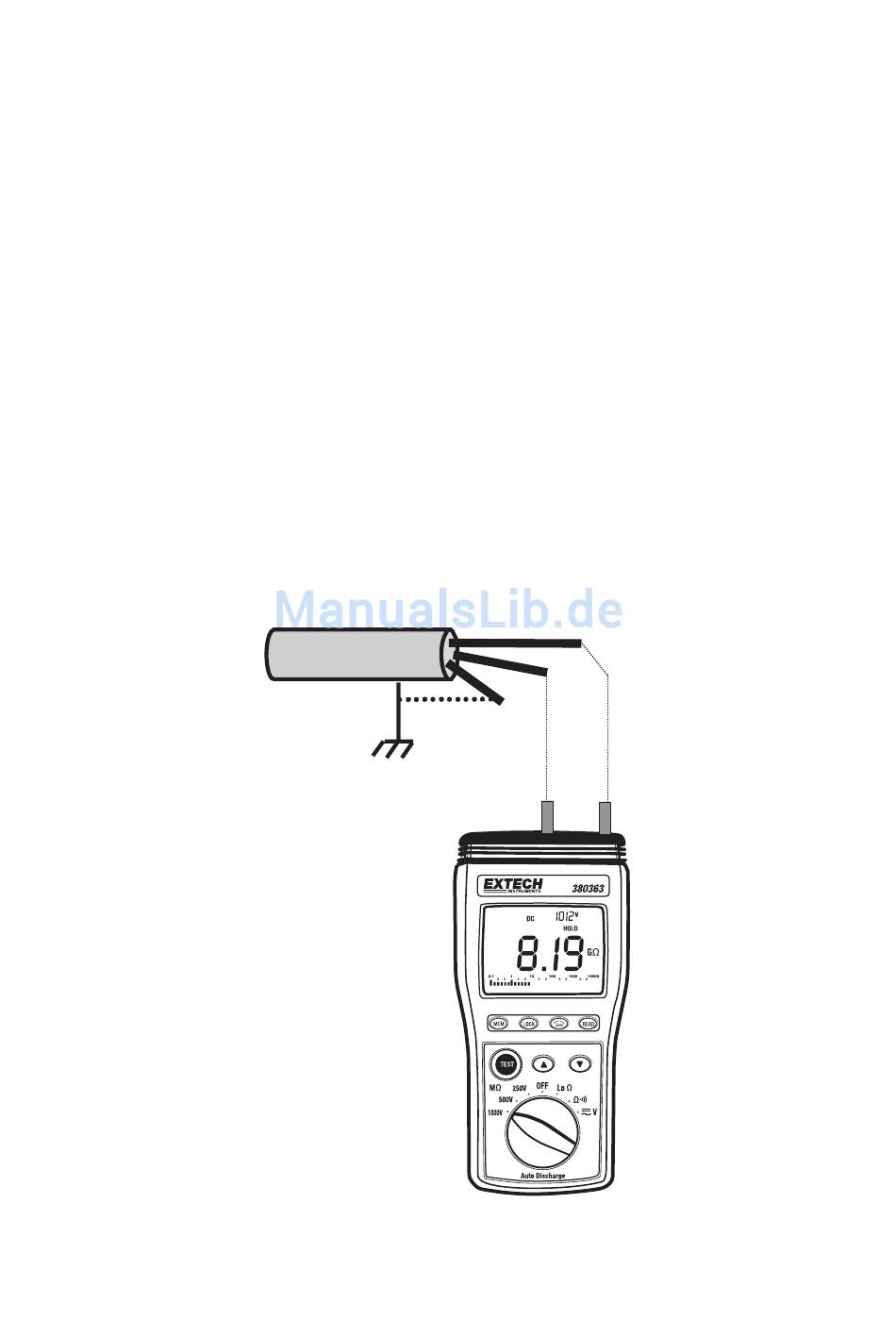

Um den Isolationswiderstand zwischen Leitern zu prüfen, verbinden Sie die Messleitungen
paarweise mit den zu prüfenden Leitern. In der Abbildung sind beim Dreileiterkabel zwei Leiter
mit der Erdung kurzgeschlossen. Diese Zweileiter-Schutzverbindung ist mit einer Messleitung
verbunden. Der übrige Leiter ist mit der anderen Messleitung verbunden.
