Anwendungsspezifische Informationen
Elektrowerkzeuge und Kleingeräte messen
Schließen Sie bei Kleingeräten die GRÜNE (ERDUNG) Messleitung an die Leiter und die ROTE
(LINE) Messleitung an das Isolationsmaterial an.

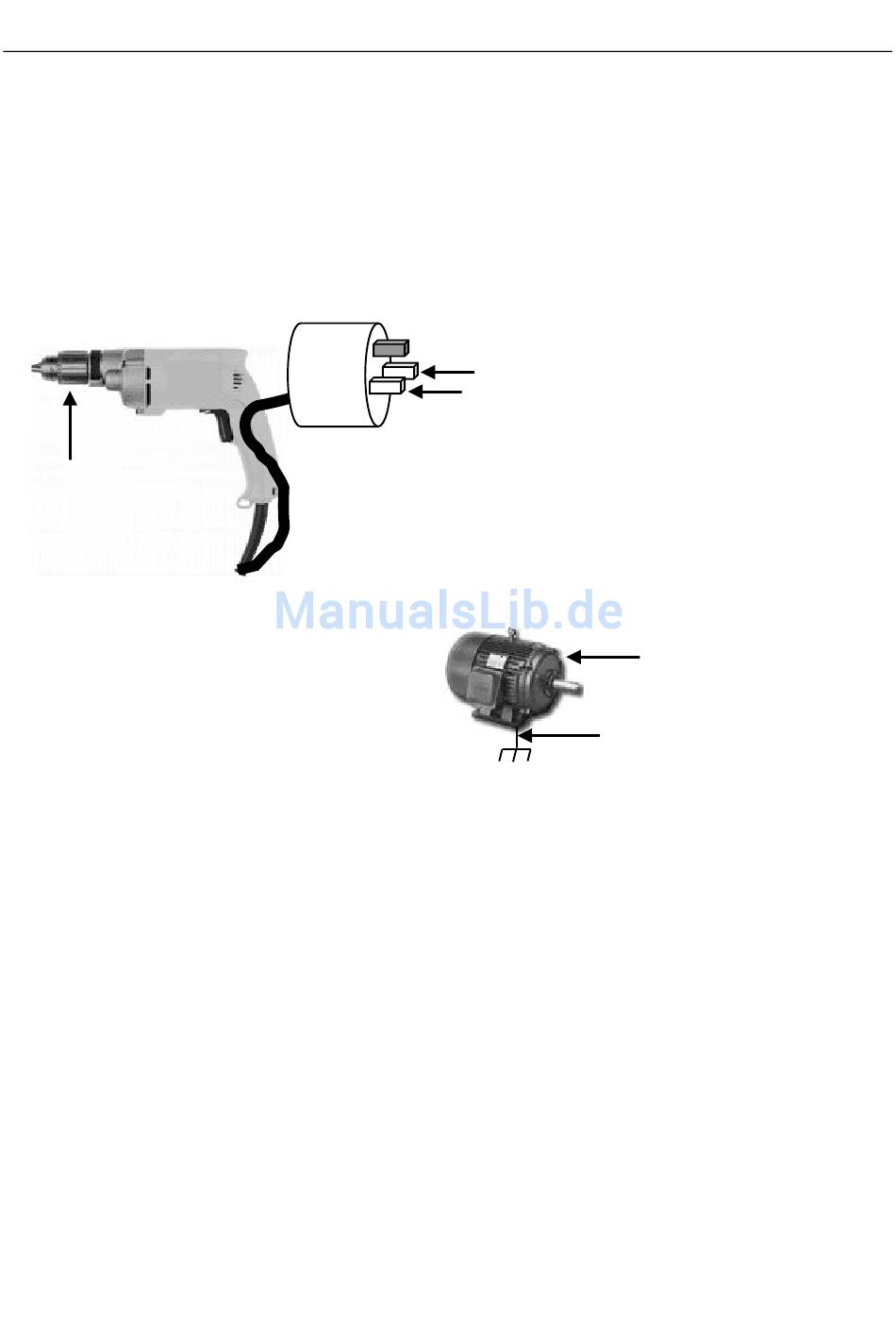

Verbinden Sie bei Elektrowerkzeugen mit einfacher oder doppelter Isolierung eine Messleitung
mit dem Spannfutter, Sägeblatt, usw. des Werkzeugs und die andere Messleitung mit einem der
Stifte des Netzsteckers (Beide Stift der Reihe nach prüfen). Siehe Elektrowerkzeuge-Anwendung
in der Abbildung unten.
Schließen Sie die
GRÜNE
Messleitung an das
Spannfutter an
Wechselstrommotor prüfen
Trennen Sie den Motor vom Netz, indem
a. Sie die Kabel von den Motoranschlüssen
abklemmen oder
b. den Netzschalter umlegen.
Bei umgelegtem Netzschalter, oder falls der Motor über einen Motorstarter verfügt, halten Sie
den Starter auf Position ON. Bei umgelegtem Netzschalter umfasst der Widerstandswert den
Widerstand der Motorkabel und aller anderen zwischen Motor und Netzschalter
angeschlossenen Komponenten. Bei aufgezeigter Schwäche den Motor und alle Komponenten
einzeln überprüfen. Falls der Motor am Motorklemmkasten abgeschaltet ist, die ROTE
Messleitung mit dem geerdeten Motorgehäuse und die GRÜNE Messleitung mit einem der
Motorkabel verbinden.
Netz-
steck
er
13
Schließen Sie bei 2- oder 3-poligen
Steckern die ROTE Messleitung
jeweils an einen Stift an
Schließen Sie die
GRÜNE Messleitung
Schließen Sie die ROTE
Messleitung
MG500-de-DE_v1.3 3/17
