Messen elektrischer Werkzeuge und Kleingeräte
Dieser Abschnitt bezieht sich auf zu prüfende Geräte mit einem
Netzkabel. Bei schutzisolierten Elektrowerkzeugen müssen die
Leitungen des Messgeräts an das Gehäuse des Geräts (Spannfutter,
Blatt, usw.) und die Leiter des Netzkabels angeschlossen werden.
Prüfen von Wechselstrommotoren
Den Motor vom Netz trennen, indem die Drähte von den Motorklemmen getrennt oder der
Netzschalter geöffnet wird.
Wenn der Netzschalter geöffnet ist und der Motor auch einen Motoranlasser hat, dann muss der
Anlasser in der ON Position gehalten werden. Bei geöffneten Netzschalter schließt der gemessene
Widerstand den Widerstand des Motordrahtes und aller anderen Komponenten zwischen dem
Motor und dem Netzschalter ein. Wenn eine Abschwächung angezeigt wird, sind der Motor und die
anderen Bestandteile einzeln zu prüfen. Wenn der Motor an den Motorklemmen getrennt wird, eine
Leitung des Messgeräts an das geerdete Motorgehäuse und die andere Leitung an einen

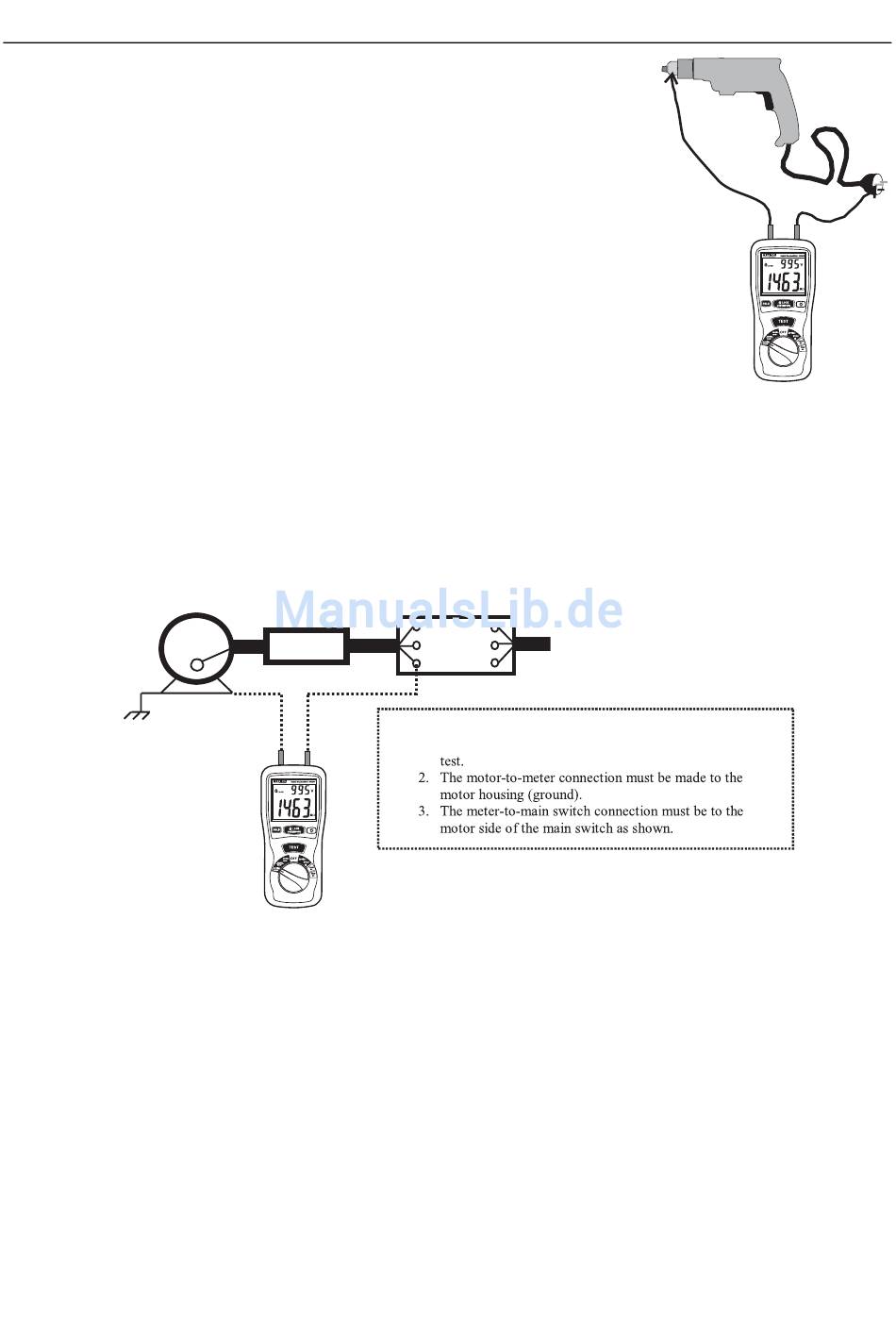

Motorleiter anschließen. Siehe die Darstellung unten.
Motor
GND
Prüfen von Gleichstrommotoren
1.
Den Motor vom Netz trennen.
2.
Um Bürstenanordnung, Feldspulen und Läufer zu prüfen, eine Leitung des Messgeräts an das
geerdete Motorgehäuse und die andere Leitung an die Bürste am Kollektor anschließen.
3.
Wenn die Widerstandsmessung eine Abschwächung anzeigt, die Bürsten vom Kollektor
abheben und Läufer, Feldspulen und Bürstenanordnung einzeln überprüfen (immer nur eine).
Eine Leitung am geerdeten Motorgehäuse angeschlossen lassen, wenn die
Motorkomponenten geprüft werden. Dies gilt auch für Gleichstromgeneratoren.
Mains
Starter
Switch
Notes:
1. The STARTER must be in the ON position during the
5
Line
