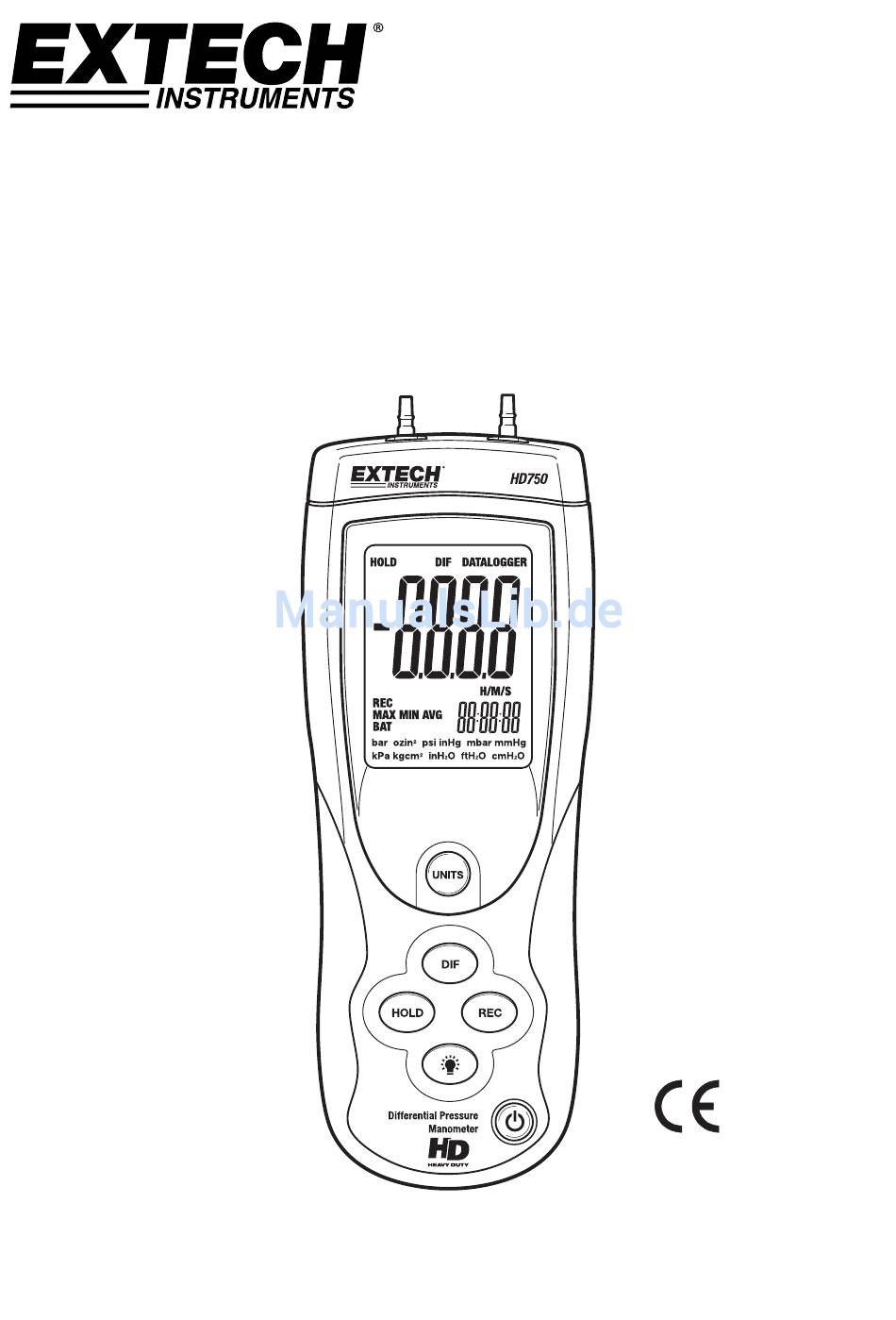

- Seite 1 Bedienungsanleitung Hochleistungs‐ Differenzdruckmanometer Modell HD750 ...
-
Seite 2: Beschreibung Des Messgerätes

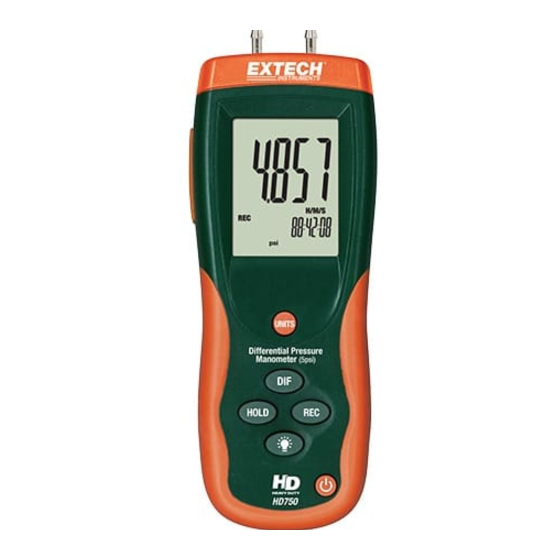

Einführung Wir gratulieren Ihnen zum Erwerb des Extech‐Manometers HD750. Dieses Gerät misst Drücke und Druckdifferenzen in einem Bereich von ±5.000 psi. Das HD750 bietet elf (11) Maßeinheiten (vom Benutzer mit einer Taste an der Vorderseite einstellbar) und besitzt einen Differenzialeingang mit bequemen Schnellverbindungen. Die fortgeschrittenen Funktionen beinhalten DATA HOLD, Modus für MIN‐MAX‐AVG‐Aufzeichnung, ZERO/OFFSET, AUTO POWER OFF und einen USB‐PC‐Anschluss. Das Gerät wird vollständig getestet und kalibriert ausgeliefert und wird bei richtiger Handhabung viele Jahre lang verlässlich arbeiten. Beschreibung des Messgerätes P1‐Eingang Wechselstrom‐Adapteranschluss P2‐Eingang LCD‐Display – Zeigt Messdaten, Maßeinheit, Zeitspanne und Funktionssymbole wie in der Bedienungsanleitung beschrieben an USB‐PC‐Anschlussbuchse (3,5 mm) – Zur Verwendung mit Software zur Datenerfassung Taste UNIT (Einheit) – Zur Auswahl der Maßeinheit drücken Taste DIF (Differenz) – Zur Anzeige von Druckdifferenzen drücken. Wird auch zum OFFSET der angezeigten Messungen benutzt. Taste RECORD (Aufnahme) – Zum Wechseln in den Modus zur Aufnahme von MIN/MAX/AVG drücken Taste HOLD / ZERO (Halten / Nullsetzen) – Zum einfrieren der angezeigten Messungen drücken. Wird auch zum Nullsetzen des Displays benutzt (drücken und halten, bis das Display nur Nullen anzeigt). 10. Taste BACKLIGHT (Hintergrundbeleuchtung) – Zum Einschalten der Hintergrundbeleuchtung drücken. Die Hintergrundbeleuchtung schaltet sich nach 40 Sekunden automatisch aus. 11. Taste POWER (Ein / Aus) – Zum Ein‐ oder Ausschalten drücken 12. Batteriefach (auf der Rückseite) HD750-de-DE_V1.8 4/15... -
Seite 3: Automatische Abschaltung
Display USB‐Datenversand aktiv Differenzdruckmodus Data‐Hold‐Modus Hauptanzeige Aufnahme‐Modus MAX/MIN/AVG‐Anzeige Anzeige für niedrigen Batteriestand Maßeinheit der Druckmessung Anzeige der Zeitspanne Grundbedienung Stromversorgung Das HD750 benutzt eine 9‐V‐Batterie zur Stromversorgung. Wenn sich das Messgerät beim Drücken der Taste POWER nicht einschaltet oder wenn das Display BAT anzeigt, wechseln Sie die Batterie. Beim Drücken der Taste POWER führt das Messgerät einen kurzen Selbsttest durch und kehrt zu den beim letzten Ausschalten aktuellen Einstellungen zurück. Automatische Abschaltung Zum Verlängern der Lebensdauer der Batterie besitzt das Gerät eine automatische Abschaltung (nach 20 Minuten). Um diese Funktion abzuschalten, drücken Sie die Taste HOLD und halten Sie diese während des Einschaltens des Messgerätes gedrückt. Lassen Sie die Taste HOLD los, sobald „n“ im Display erscheint. Das Messgerät bleibt nun eingeschaltet, bis der Benutzer es abschaltet oder die Batterie schwächer wird. Beachten Sie, dass die automatische Abschaltung beim nächsten Aus‐ und Einschalten des Messgerätes wieder aktiviert wird. HD750-de-DE_V1.8 4/15... -
Seite 4: Nullsetzen Und Offset
Pfund pro Quadratinch psi Quecksilbersäule in Inch (Zoll) inHg Millibar mbar Quecksilbersäule in Millimeter mmHg Kilopascal kPa Kilogramm pro Quadratzentimeter Kgcm Wassersäule in Inch (Zoll) O Wassersäule in Fuß O Wassersäule in Zentimeter O Bar Bar Unzen pro Quadratinch ozin Anschlüsse Verbinden Sie die Röhren mit den Eingängen P1 oder P2 (oder beiden). Wenn beide Eingänge benutzt werden (Differenzmodus), gibt das Gerät eine positive Druckmessung aus, wenn der Druck an P1 größer als der Druck an P2 ist und eine negative Messung, wenn P2 größer P1 ist. Nullsetzen und Offset Die Einheit muss in der aufrechten Position behalten werden wenn STELLEN AUF NULL oder wenn Nehmen Messungen.Zum Nullsetzen des Messgerätes: Drücken und halten Sie die Taste HOLD vor der Benutzung und ohne Anschlüsse für 3 Sekunden oder bis das Display nur Nullen anzeigt. Für ein Offset der Messungen: Drücken Sie während der Messung die Taste DIF. Die folgenden Messergebnisse werden den Unterschied zwischen der aktuellen Messung und der Messung zum Zeitpunkt des Drückens der Taste DIF darstellen. HD750-de-DE_V1.8 4/15... -
Seite 5: Min-Max-Avg-Aufzeichnung Und Anzeige Der Zeitspanne
MIN‐MAX‐AVG‐Aufzeichnung und Anzeige der Zeitspanne Die RECORD‐Funktion zeichnet Maximal‐ (MAX), Minimal‐ (MIN) und Durchschnittswerte (AVG) zusammen mit einem Zeitstempel auf. Die Zeitspanne wird in der rechten unteren Ecke des LCDs angezeigt und informiert den Benutzer, wann die MIN‐ oder MAX‐Messungen aufgezeichnet wurden. Drücken Sie einmal die Taste RECORD. Das REC‐Symbol erscheint im Display und der Timer startet (im Format HH:MM:SS [Stunden:Minuten:Sekunden]). Drücken Sie die Taste RECORD erneut, um den höchsten Messwert (MAX) seit dem ersten Drücken der Taste RECORD anzuzeigen. Das MAX‐Symbol und der Maximalmesswert erscheinen im Display. Der Timer zeigt die Zeit der MAX‐Messung an. Drücken Sie die Taste RECORD erneut. Das MIN‐Symbol und der Minimalmesswert erscheinen im Display. Der Timer zeigt die Zeit der MIN‐Messung an. Drücken Sie die Taste RECORD erneut. Das AVG‐Symbol und der Durchschnittsmesswert erscheinen im Display. Der Timer läuft weiter. Zur Rückkehr zum normalen Betrieb drücken und halten Sie die Taste RECORD, bis die Symbole REC, MAX usw. ausgeschaltet sind. Beachten Sie, dass während der Aufzeichnungsfunktion der Ein‐/Ausschalter und die Taste für die Hintergrundbeleuchtung die einzigen zur Verfügung stehenden Funktionen sind. USB‐PC‐Anschluss Das Messgerät besitzt einen eingebauten USB‐Anschluss zur Benutzung mit der Datenerfassungssoftware des Manometers. Die Software ermöglicht es dem Benutzer, die Messungen des HD750 anzuzeigen, zu sichern, zu exportieren und zu drucken. Weitere Informationen erhalten Sie in der der Software beiliegenden Dokumentation. Angezeigte Fehler‐Codes Die folgenden Codes werden angezeigt, wenn ein Fehler im Messgerät auftritt. ERR 1: Anliegender Druck übersteigt die festgelegten Grenzen ERR 2: Anliegender Druck ist zu niedrig zur Messung ERR 3: Die anliegende Druckdifferenz übersteigt die festgelegten Grenzen ERR 4: Die anliegende Druckdifferenz ist zu niedrig zur Messung HD750-de-DE_V1.8 4/15... -
Seite 6: Technische Daten
Eingänge Zwei Metalleingänge 4,8 mm, für Röhre mit 1/8" (3,17 mm) ID Data Hold Friert angezeigte Daten ein Sensor Eingebauter piezoelektrischer Sensor Zero‐ / Offset‐Funktion Aktivierung durch Tastendruck Samplerate 0,5 s (durchschn.) Kompatibilität Luft oder nicht‐korrosive, nicht ionisierte Gase (nicht zur Benutzung mit Flüssigkeiten geeignet) Automatische Abschaltung Messgerät schaltet sich nach etwa 20 min aus, um Energie zu sparen (kann deaktiviert werden) PC‐Interface Eingebauter USB‐Anschluss ° ° Lagerbedingungen 0 bis 60 C (14 bis 140 F); < 80 % rF ° ° Betriebsbedingungen 0 bis 50 C (32 bis 122 F); < 80 % rF Batterieleistung 9‐V‐Alkalinebatterie (BAT Anzeige bei niedrigem Batteriestand) Batterielebensdauer 125 Stunden typisch Abmessungen 210 x 75 x 50 mm (8,2 x 2,9 x 1,9“) Gewicht 280 g (9,8 oz) HD750-de-DE_V1.8 4/15... - Seite 7 0.01 ± 11.53feet H O 0.01 ± 138.3inches H O 0.1 ± 351.5cm H O 0.1 ± 80.00oz in 0.01 Warnung: Anliegende Drücke von 10 psi oder mehr beschädigen das Messgerät. Legen Sie keinen Druck an, der höher ist als in der Tabelle angegeben. HD750-de-DE_V1.8 4/15...
-
Seite 8: Wechseln Der Batterie
Wechseln der Batterie Wenn das BAT‐Symbol im Display erscheint oder sich das Messgerät mit Drücken der Taste POWER nicht einschalten lässt, muss die Batterie gewechselt werden. Zum Wechseln der Batterie: Öffnen Sie das Batteriefach, indem Sie die Rückseite des Messgerätes in Richtung des eingeprägten Pfeils aufschieben. Ersetzen Sie die 9‐V‐Alkalinebatterie. Setzen Sie die Abdeckung des Batteriefaches wieder ein. Nie Entsorgen Sie verbrauchte Batterien oder Akkus im Hausmüll. Als Verbraucher, Nutzer sind gesetzlich verpflichtet, um verbrauchte Batterien an entsprechenden Sammlung Websites, der Store, in dem die Batterien waren gekauft oder überall dort Abgeben, wo Batterien verkauft werden. Entsorgung: Entsorgen Sie dieses Instrument in den Hausmüll. Der Nutzer ist verpflichtet, um End‐of‐life‐Geräte eine zu diesem Zweck vorgesehene Sammelstelle für die Entsorgung von elektrischen und elektronischen Geräten.Andere Batterie Sicherheit Erinnerungen o Nie Entsorgen von Batterien in einem Feuer. Batterien können explodieren oder auslaufen.o keine unterschiedlichen. HD750-de-DE_V1.8 4/15... - Seite 9 Umrechnungen Nützliche Umrechnungsfaktoren Von Nach Faktor in H O in Hg 0,07355 in H O cm H O 2,54 mm Hg in H O 0,03937 Copyright © 2013‐2015 FLIR Systems, Inc. Alle Rechte vorbehalten, einschließlich des Rechts der vollständigen oder teilweisen Vervielfältigung in jeder Form. ISO‐9001 Certified www.extech.com HD750-de-DE_V1.8 4/15...
