Technische Daten
11.2 Allgemeine Daten
11.2.1.4

Betriebsbereiche

Der Umrichter kann bei niedrigen Ausgangsfrequenzen nur mit reduziertem Ausgangsstrom
betrieben werden. Der Zusammenhang ist in dem nachfolgenden Diagramm dargestellt.
Das Diagramm grenzt Dauerbetriebsbereiche und Kurzzeitbetriebsbereiche klar voneinander
ab.
Die Betriebsbereiche dienen dazu, jederzeit einen zuverlässigen Betrieb des Umrichters,
insbesondere auch hinsichtlich der Lebensdauererwartung, zu gewährleisten.

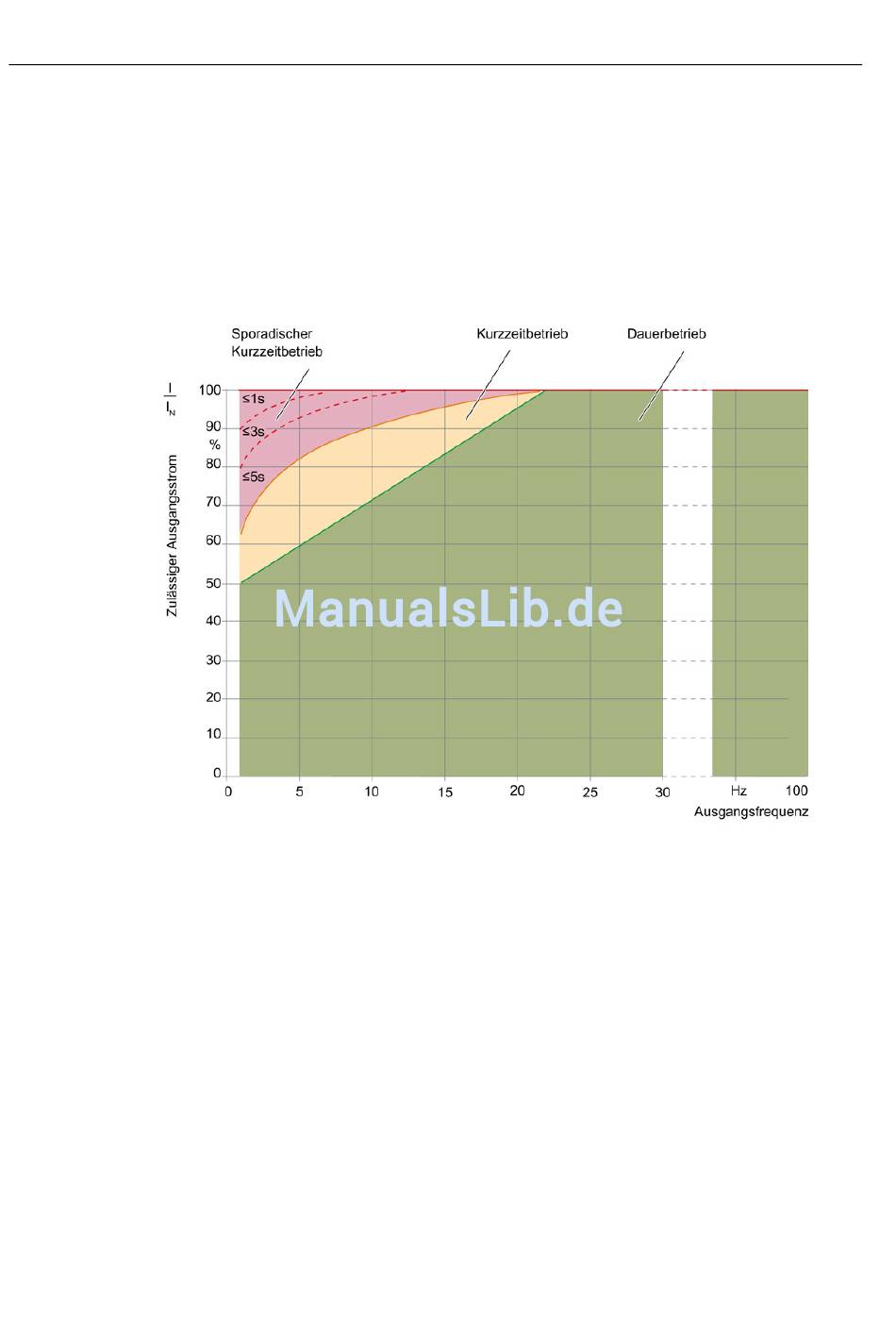

Bild 11-4
Erläuterung der Betriebsbereiche:
● Dauerbetrieb (grüner Bereich im Diagramm)
In diesem Bereich ist ein Dauerbetrieb ohne Einschränkung zulässig.
● Kurzzeitbetrieb (gelber Bereich im Diagramm)
In diesem Bereich ist ein Betrieb für insgesamt 2 % der Gesamtbetriebsdauer zulässig,
ohne nennenswerte Einschränkung der Lebensdauer des Umrichters. Es erfolgt keine
Überlastreaktion durch das thermische Überwachungsmodell.
● Sporadischer Kurzzeitbetrieb (roter Bereich im Diagramm)
In diesem Bereich ist ein Betrieb nur für sehr kurze und seltene Betriebszustände kleiner
0,1 % der Gesamtbetriebsdauer zulässig, ohne nennenswerte Einschränkung der
Lebensdauer des Umrichters. Es erfolgt keine Überlastreaktion durch das thermische
Überwachungsmodell bei Einhaltung der im Diagramm angegebenen Zeiten.
