WABCO Compact Tester Bedienungsanleitung Seite 6

D

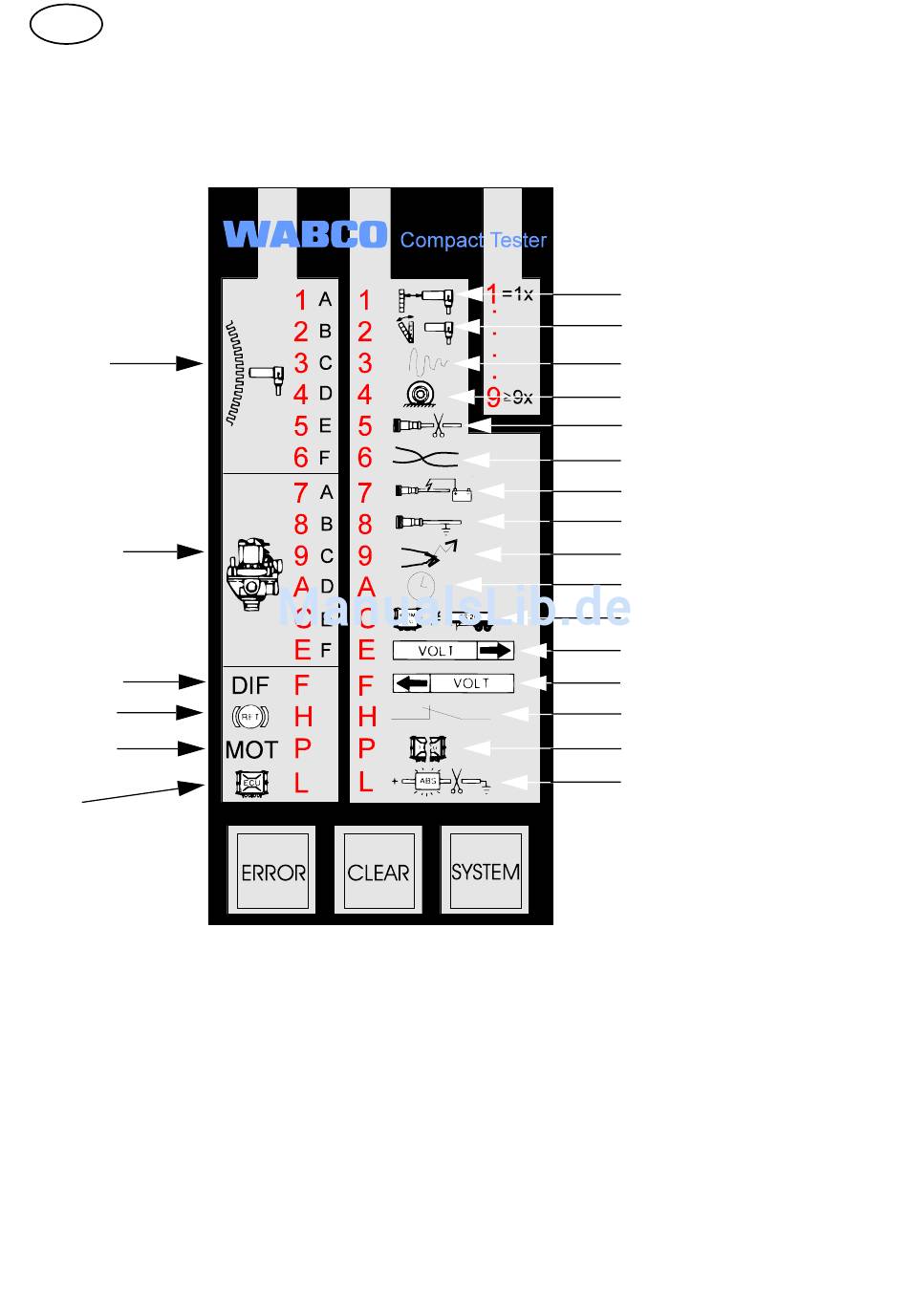

Beschreibung der Frontseiten-Piktogramme:
Sensor
Modulator
DIF-Ventil
Retarder
Motorreg./
Schnittst.
ECU
Sollte dem Compact Tester das ange-
schlossene Steuergerät nicht bekannt
sein, erscheint die Anzeige „ECU".
Beim Aufbau der Diagnoseverbindung
wird eine vollautomatische Baudraten-
erkennung durchgeführt. Die erkannte
Baudrate wird vom Programm am Com-
4
Luftspaltfehler
Polradfehler
Signal fehlerhaft
Falsche Reifengröße
Kabelbruch
Kabel falsch angeschlossen
Kurzschluß nach U
Kurzschluß nach Masse
Kurzschluß/Fremderregung/
Zeitfehler
Schlupffehler
Überspannung
Unterspannung
Fehler: Relais o. Schalterstellung
Komponente defekt (ECU)
ABS-Warnlampe
1)
2)
pact Tester eingestellt. Daher können
ABS-Elektroniken mit beliebigen Über-
tragungsraten am Compact Tester be-
trieben werden.
Die nachfolgend aufgeführten Funktio-
nen können durch entsprechenden Ta-
stendruck gestartet werden.
Batt
2)
/Windungsschluß
(Einschalt-, Ansteuer- und
Aktivierungs-Zeit)
1)
