Installation
1.6

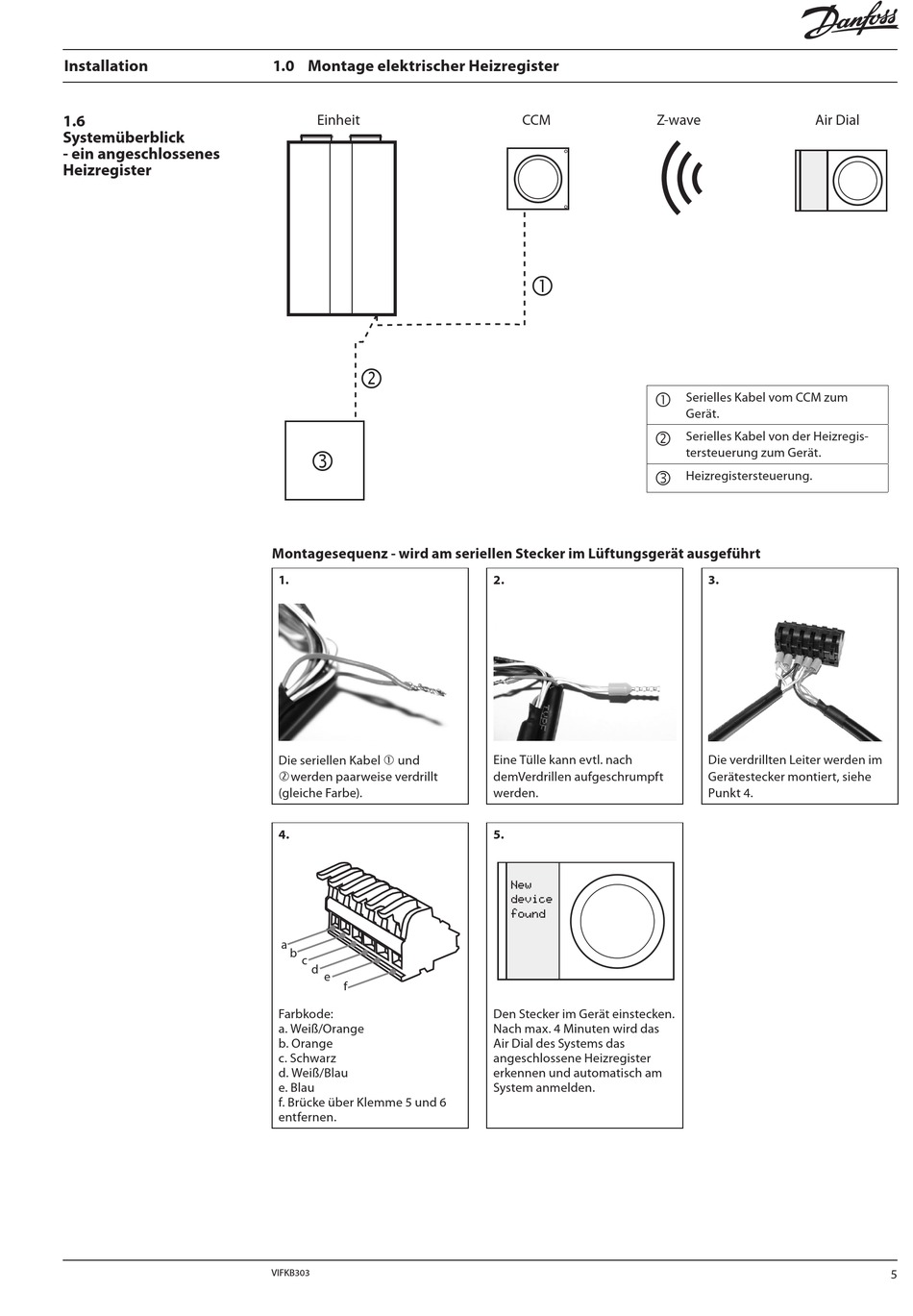

Systemüberblick
- ein angeschlossenes
Heizregister
1.0 Montage elektrischer Heizregister
Einheit
Montagesequenz - wird am seriellen Stecker im Lüftungsgerät ausgeführt
1.
Die seriellen Kabel und
werden paarweise verdrillt
(gleiche Farbe).
4.
a
b
c
d
e
f
Farbkode:
a. Weiß/Orange
b. Orange
c. Schwarz
d. Weiß/Blau
e. Blau
f. Brücke über Klemme 5 und 6
entfernen.
VIFKB303
CCM
Z-wave
2.
Eine Tülle kann evtl. nach
demVerdrillen aufgeschrumpft
werden.
5.
Den Stecker im Gerät einstecken.
Nach max. 4 Minuten wird das
Air Dial des Systems das
angeschlossene Heizregister
erkennen und automatisch am
System anmelden.
Air Dial
Serielles Kabel vom CCM zum
Gerät.
Serielles Kabel von der Heizregis-
tersteuerung zum Gerät.
Heizregistersteuerung.
3.
Die verdrillten Leiter werden im
Gerätestecker montiert, siehe
Punkt 4.
5
