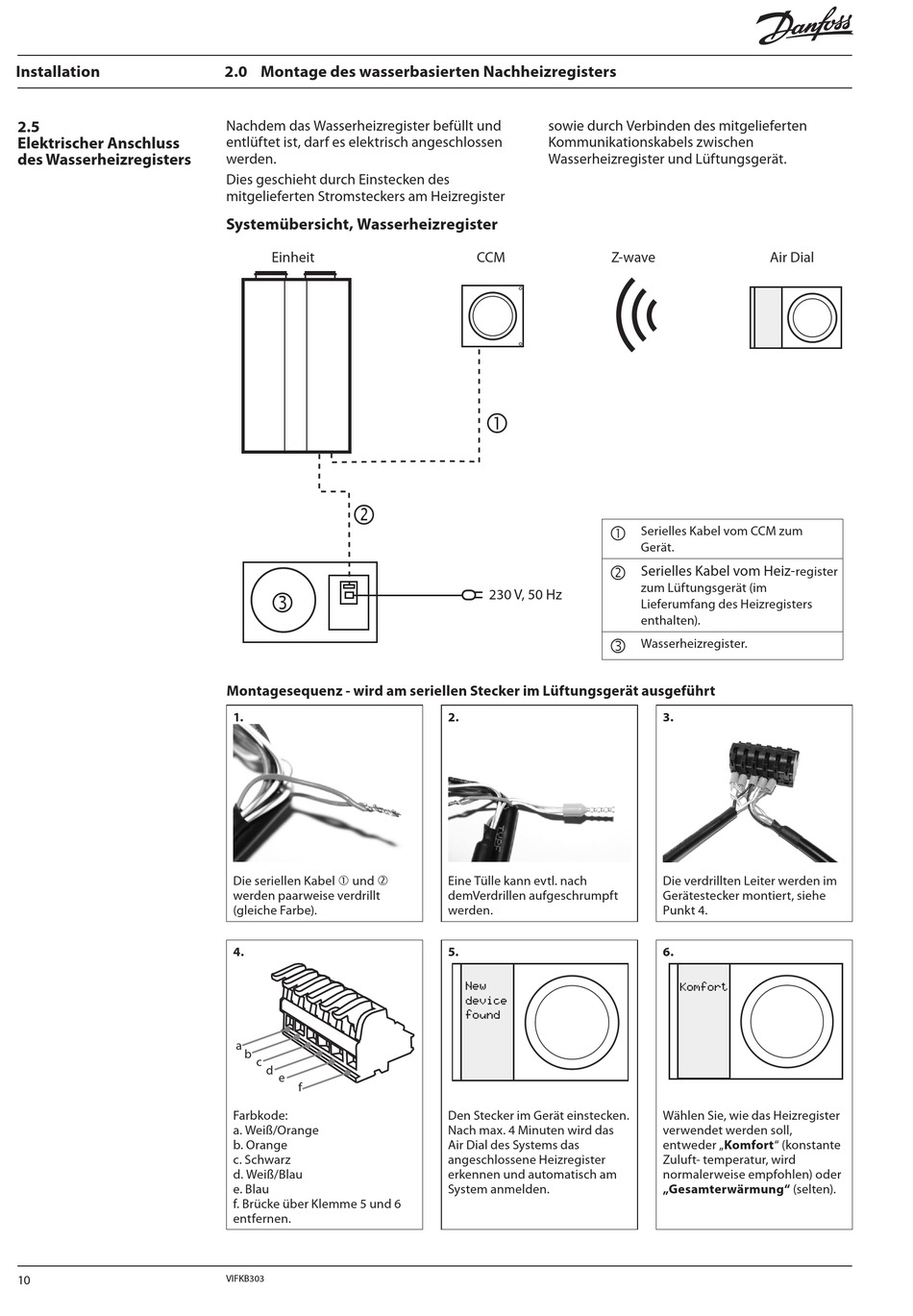

Installation
2.5
Elektrischer Anschluss
des Wasserheizregisters
10
2.0 Montage des wasserbasierten Nachheizregisters
Nachdem das Wasserheizregister befüllt und
entlüftet ist, darf es elektrisch angeschlossen
werden.
Dies geschieht durch Einstecken des
mitgelieferten Stromsteckers am Heizregister
Systemübersicht, Wasserheizregister
Einheit
Montagesequenz - wird am seriellen Stecker im Lüftungsgerät ausgeführt
1.
Die seriellen Kabel und
werden paarweise verdrillt
(gleiche Farbe).
4.
a
b
c
d
e
f
Farbkode:
a. Weiß/Orange
b. Orange
c. Schwarz
d. Weiß/Blau
e. Blau
f. Brücke über Klemme 5 und 6
entfernen.
VIFKB303
sowie durch Verbinden des mitgelieferten
Kommunikationskabels zwischen
Wasserheizregister und Lüftungsgerät.
CCM
Z-wave
230 V, 50 Hz
2.
Eine Tülle kann evtl. nach
demVerdrillen aufgeschrumpft
werden.
5.
Den Stecker im Gerät einstecken.
Nach max. 4 Minuten wird das
Air Dial des Systems das
angeschlossene Heizregister
erkennen und automatisch am
System anmelden.
Air Dial
Serielles Kabel vom CCM zum
Gerät.
Serielles Kabel vom Heiz-
register
zum Lüftungsgerät (im
Lieferumfang des Heizregisters
enthalten).
Wasserheizregister.
3.
Die verdrillten Leiter werden im
Gerätestecker montiert, siehe
Punkt 4.
6.
Wählen Sie, wie das Heizregister
verwendet werden soll,
entweder „Komfort" (konstante
Zuluft- temperatur, wird
normalerweise empfohlen) oder
„Gesamterwärmung" (selten).
