Installation
1.7

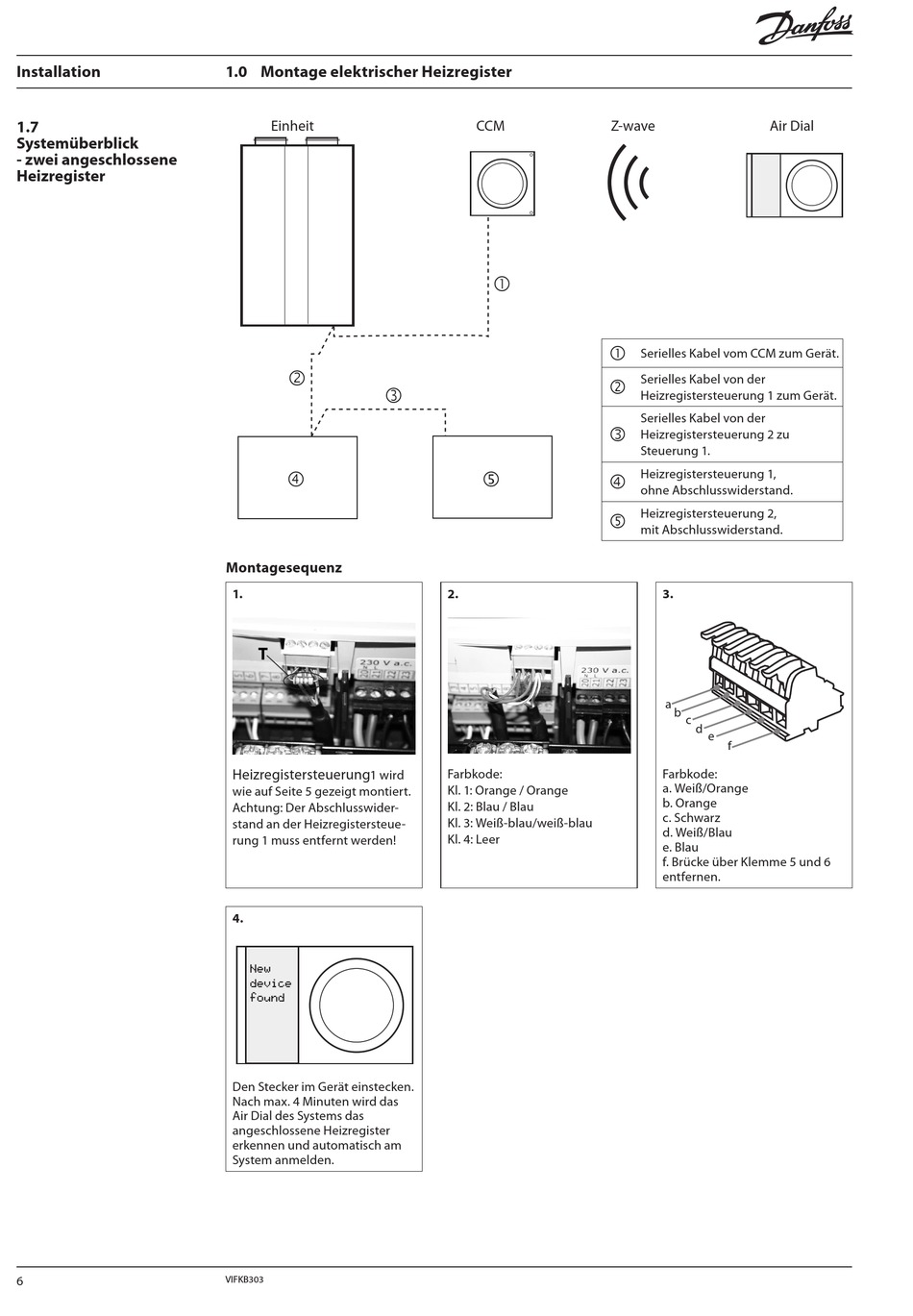

Systemüberblick
- zwei angeschlossene
Heizregister
6
1.0 Montage elektrischer Heizregister
Einheit
Montagesequenz
1.
Heizregistersteuerung
1 wird
wie auf Seite 5 gezeigt montiert.
Achtung: Der Abschlusswider-
stand an der Heizregistersteue-
rung 1 muss entfernt werden!
4.
Den Stecker im Gerät einstecken.
Nach max. 4 Minuten wird das
Air Dial des Systems das
angeschlossene Heizregister
erkennen und automatisch am
System anmelden.
VIFKB303
CCM
Z-wave
2.
Farbkode:
Kl. 1: Orange / Orange
Kl. 2: Blau / Blau
Kl. 3: Weiß-blau/weiß-blau
Kl. 4: Leer
Air Dial
Serielles Kabel vom CCM zum Gerät.
Serielles Kabel von der
Heizregistersteuerung 1 zum Gerät.
Serielles Kabel von der
Heizregistersteuerung 2 zu
Steuerung 1.
Heizregistersteuerung 1,
ohne Abschlusswiderstand.
Heizregistersteuerung 2,
mit Abschlusswiderstand.
3.
a
b
c
d
e
f
Farbkode:
a. Weiß/Orange
b. Orange
c. Schwarz
d. Weiß/Blau
e. Blau
f. Brücke über Klemme 5 und 6
entfernen.
