Installation
3.5
Elektrischer Anschluss
16

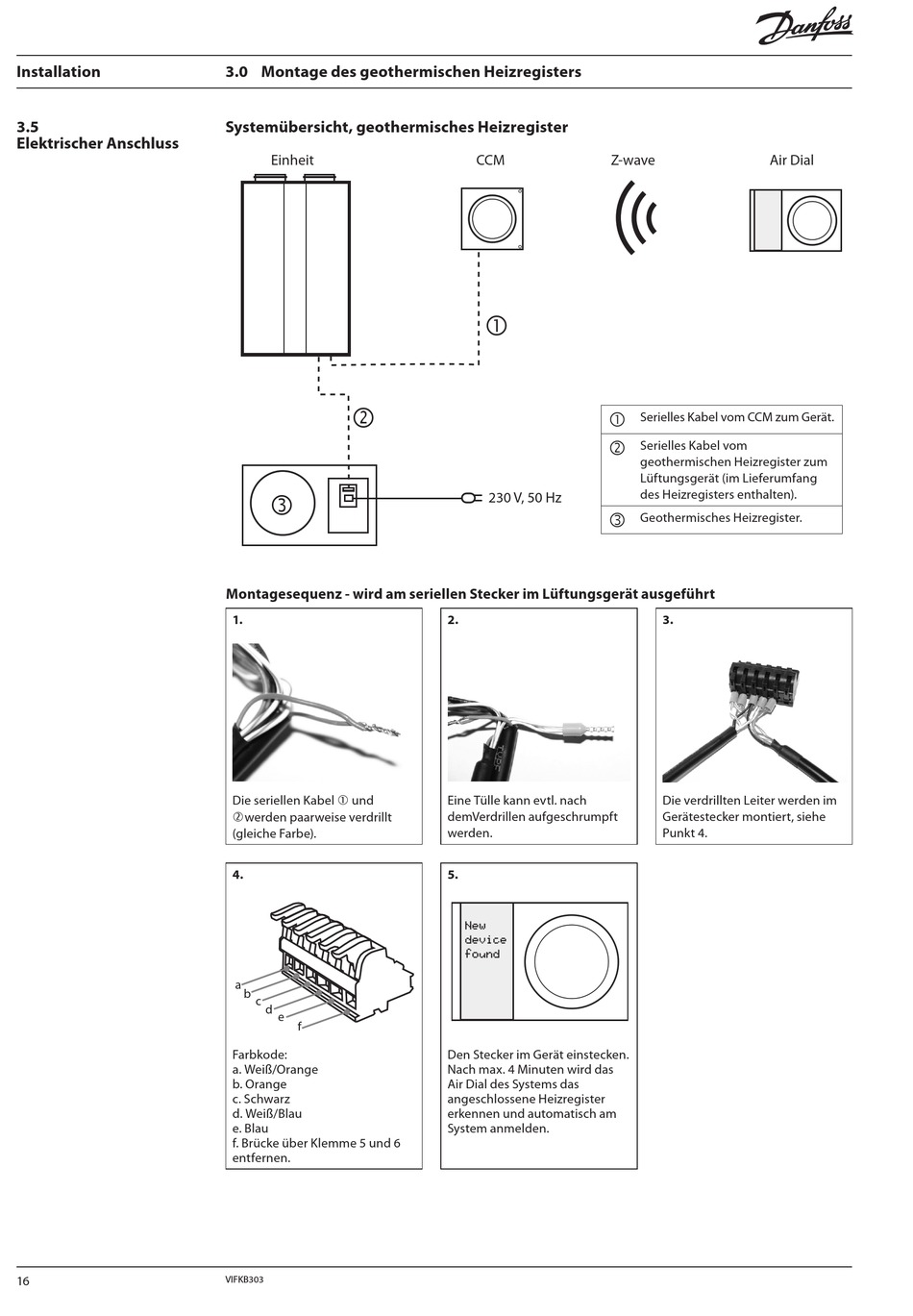

3.0 Montage des geothermischen Heizregisters
Systemübersicht, geothermisches Heizregister
Einheit
Montagesequenz - wird am seriellen Stecker im Lüftungsgerät ausgeführt
1.
Die seriellen Kabel und
werden paarweise verdrillt
(gleiche Farbe).
4.
a
b
c
d
e
f
Farbkode:
a. Weiß/Orange
b. Orange
c. Schwarz
d. Weiß/Blau
e. Blau
f. Brücke über Klemme 5 und 6
entfernen.
VIFKB303
CCM
Z-wave
230 V, 50 Hz
2.
Eine Tülle kann evtl. nach
demVerdrillen aufgeschrumpft
werden.
5.
Den Stecker im Gerät einstecken.
Nach max. 4 Minuten wird das
Air Dial des Systems das
angeschlossene Heizregister
erkennen und automatisch am
System anmelden.
Air Dial
Serielles Kabel vom CCM zum Gerät.
Serielles Kabel vom
geothermischen Heizregister zum
Lüftungsgerät (im Lieferumfang
des Heizregisters enthalten).
Geothermisches Heizregister.
3.
Die verdrillten Leiter werden im
Gerätestecker montiert, siehe
Punkt 4.
