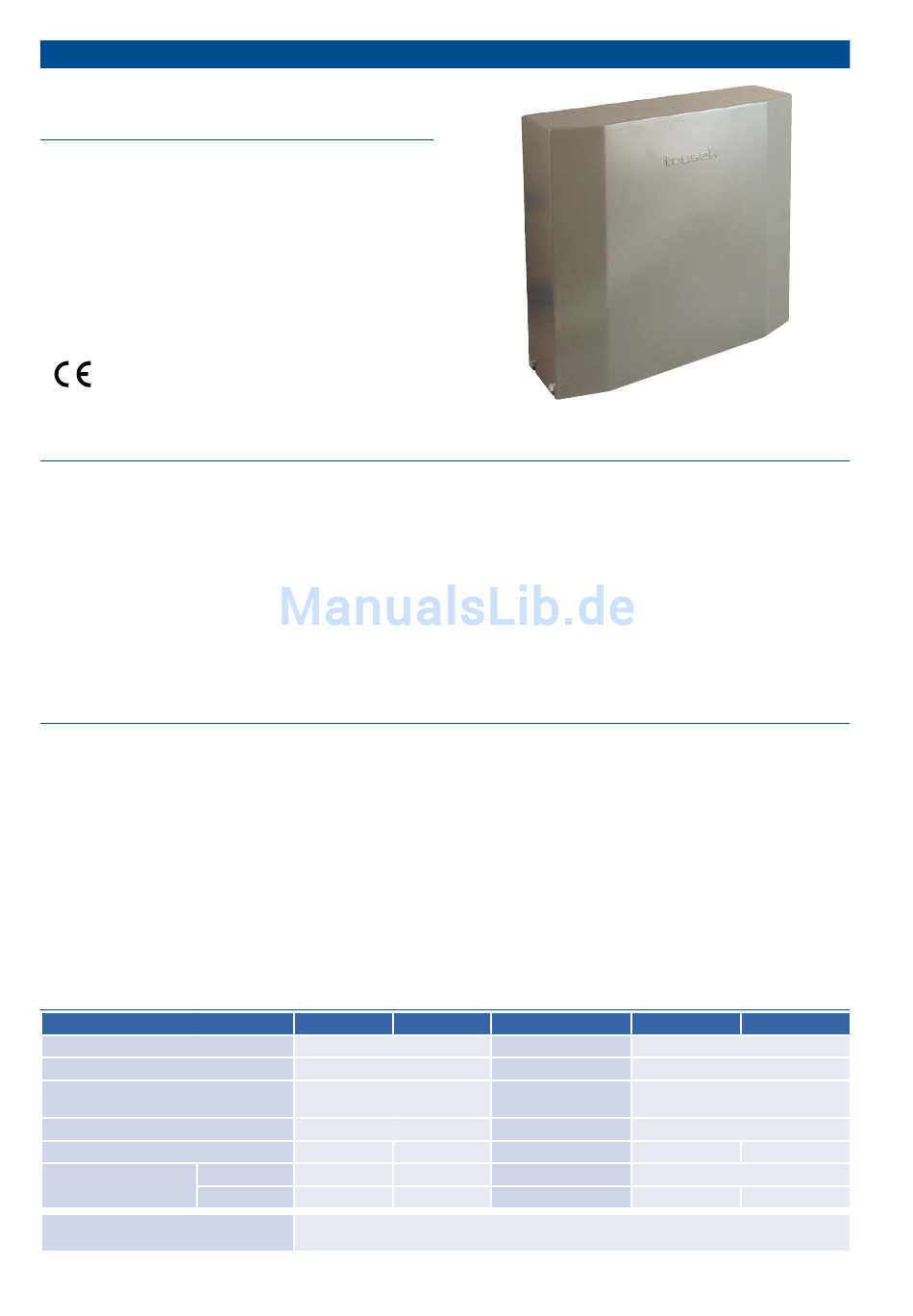

1. Allgemeines
Merkmale
• eingebaute Steuerung mit Frequenzumformer
• sehr hohe Laufgeschwindigkeit einstellbar
• für Dauerbetrieb geeignet (100%ED)
• Endlagenbremse
• Notentriegelungsvorrichtung
• integrierte Rutschkupplung
• einstellbarer Sanftstopp durch Frequenzregelung
• selbstlernende Endpositionen
• bei reduzierter Drehzahl kein Kraftverlust
•
Allgemeines
Bei der Entwicklung der Baureihe Tousek DYNAMIC wurde neben bewährter Qualität und Zuverlässigkeit besonderes Augenmerk
auf die rasche, einfache Montage und die problemlose Bedienung gelegt. So zeigt sich der DYNAMIC in vielen durchdachten
Details - von der automatischen Einlernbarkeit der Torendpositionen, Überlastung durch Bimetallschalter im Motor bis hin zur
Steuerung mit abziehbaren Klemmleisten und Programmierdisplay - von einer sehr benutzerfreundlichen Seite.
Um den sicheren und zuverlässigen Betrieb auch unter schwierigsten Witterungsbedingungen zu gewährleisten, wurden sämtli-
che Antriebskomponenten in bewährter Art und Weise besonders robust und widerstandsfähig ausgeführt. Durch das separate,
innenliegende Steuerungsgehäuse werden die sensiblen elektronischen Bauteile gleich doppelt geschützt. Als zusätzliche
Sicherheit haben die Antriebe der Serie DYNAMIC eine stufenlos einstellbare Rutschkupplung.
Der Einbau des DYNAMIC ist sowohl an neuen als auch an bestehenden Toranlagen rasch und einfach durchzuführen.
Funktion
Die integrierte Steuerung kann in 3 Logiken eingestellt werden :
a) Impulsbetrieb:
b) Automatikbetrieb:
c) Totmannbetrieb:
Neben der Anschlussmöglichkeit von Taster AUF/ZU/STOPP, Lichtschranken und Einzugschutz kann ein Fußgängertaster
angeschlossen werden. Dieser öffnet das Tor teilweise. Die Teilöffnung ist einstellbar (Öffnungszeit einstellbar). Zur Ansteuer-
ung eines Lichtsignals steht ein 230V Ausgang an den eine Blinklampe angeschlossen werden kann und zwei potentialfreie
Meldekontakte zur Verfügung. Weiters ist die Steuerung mit Steckplätzen für eine Funkempfängerplatine und einen Induktions-
schleifendetektor ausgerüstet.
Technische Daten
Schiebetorantrieb DYNAMIC
Steuerung
Versorgung
max. Stromaufnahme
Niederspannungsausgang
max. Torgewicht
Öffnen
Torgeschwindigkeit
einstellbar
Schließen
Sonstiges
- 4 -
mit Funktion der Taster Öffen und Schließen
automatisches Schließen
das Tor bewegt sich, solange der Taster gedrückt wird
T20S T25S
integriert
230Va.c., 50Hz
3A
24Va.c., 900mA
2000kg 2500kg
max. 0,33m/s max. 0,25m/s
max. 0,33m/s max. 0,25m/s
eingebaute Rutschkupplung • Sanftstopp • Steckplatz für Funkempfänger (STN1 oder STN2)
und I-Schleifendetektor ISD4
Schiebetorantrieb DYNAMIC T20S, T25S
T20S
max. Fahrweg
Schutzart
Einschaltdauer
nach Betriebsart S1
Drehmoment
Antriebszahnrad Z20M4
Umgebungstemperatur
Artikel-Nr. 11100120
tousek / DYNAMIC-T20S_49001018 / 03. 03. 2015
DYNAMIC T20S, T25S
DYNAMIC T20S, T25S
T25S
30m
IP67
100%
45Nm
Z15M4
-20°C bis +40°C
11100160
