Gruppe 13: Analogeingänge
Code Beschreibung
1301 MINIMUM AI1
Minimalwert von AI1 (%). Wert entspricht dem min. Sollwert, der durch Parameter 1104
oder 1107
EXT SOLLW
sein.
Siehe Abbildung 38 auf Seite 75.
1302 MAXIMUM AI1
Maximalwert von AI1 (%). Wert entspricht dem max. Sollwert, der durch Parameter 1105
oder 1108
EXT SOLLW
Siehe Abbildung 38 auf Seite 75.
1303 FILTER AI1
Filterzeitkonstante für Analogeingang AI1. Bei Änderung des Analogwertes erfolgen 63 % der Änderungen
innerhalb der durch diesen Parameter festgelegten Zeit.
Hinweis! Auch wenn Sie für die Filterzeitkonstante 0 wählen, wird das Signal aufgrund der Signal-
Schnittstellenhardware mit einer Zeitkonstante von 25 ms gefiltert. Dies kannn nicht durch Parameter
geändert werden.

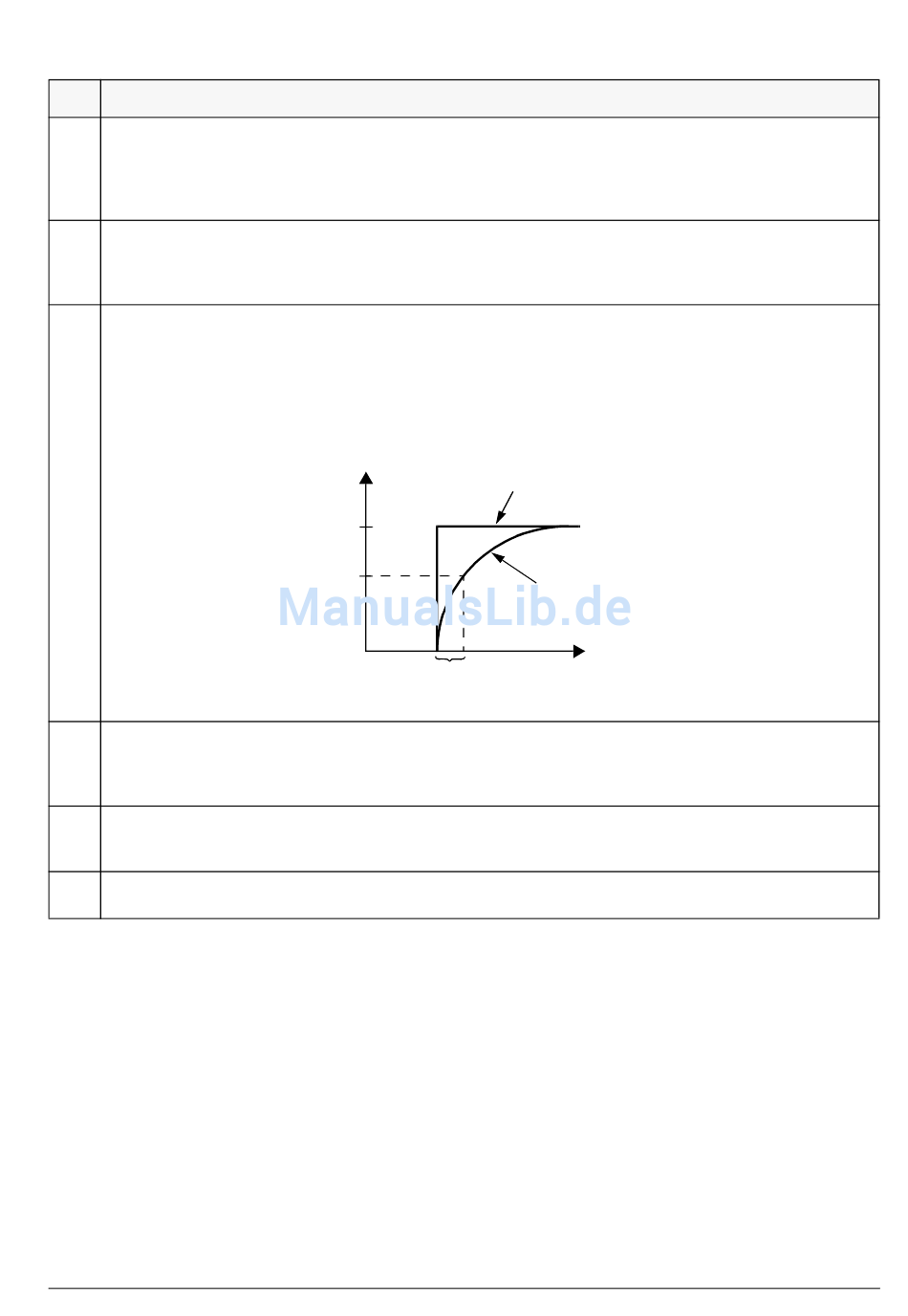

Abbildung 39 Filterzeitkonstante für Analogeingang AI1.
1304 MINIMUM AI2
Minimalwert von AI2 (%). Wert entspricht dem min. Sollwert, der durch Parameter 1104
oder 1107
EXT SOLLW
sein.
1305 MAXIMUM AI2
Maximalwert von AI2 (%). Wert entspricht dem max. Sollwert, der durch Parameter 1105
oder 1108
EXT SOLLW
1306 FILTER AI2
Filterzeitkonstante für AI2. Siehe Parameter 1303
Beispiel. Um den kleinsten zulässigen analogen Eingangswert auf 4 mA einzustellen, wird der Wert
für Parameter 1301 MINIMUM AI1 (1304 MINIMUM AI2) wie folgt berechnet:
Wert (%) = Gewünschter Minimalwert/Vollbereich des Analogeingangs* 100%
= 4 mA / 20 mA * 100%
= 20%.
Hinweis! Zusätzlich zu dieser Parametereinstellung muss der Analogeingang für ein 0-20 mA
Stromsignal konfiguriert werden. Siehe Abschnitt "Anschlussbeispiele" auf Seite 24.
ACS 400 Betriebsanleitung
2 .definiert wurde. Der Minimalwert von AI kann nicht größer als der Maximalwert
MIN
2 definiert wurde.
MAX
[%]
100
63
Zeitkonstante
2 .definiert wurde. Der Minimalwert von AI kann nicht größer als der Maximalwert
MIN
2 definiert wurde.
MAX
Nicht gefiltertes Signal
Gefiltertes Signal
t
1.
FILTER AI
1
EXT SOLLW MIN
1
EXT SOLLW MAX
1
EXT SOLLW MIN
1
EXT SOLLW MAX
77
