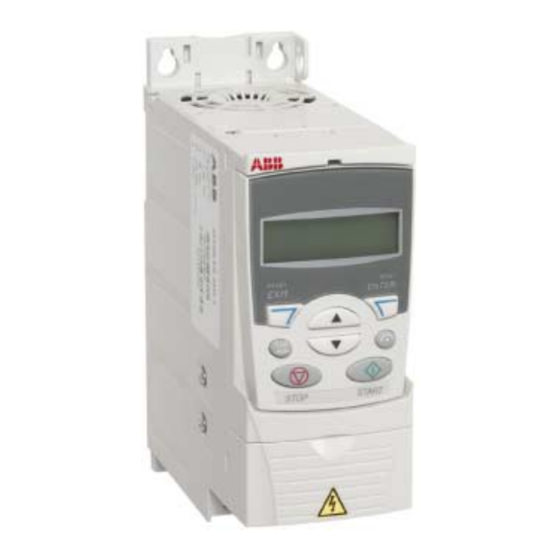

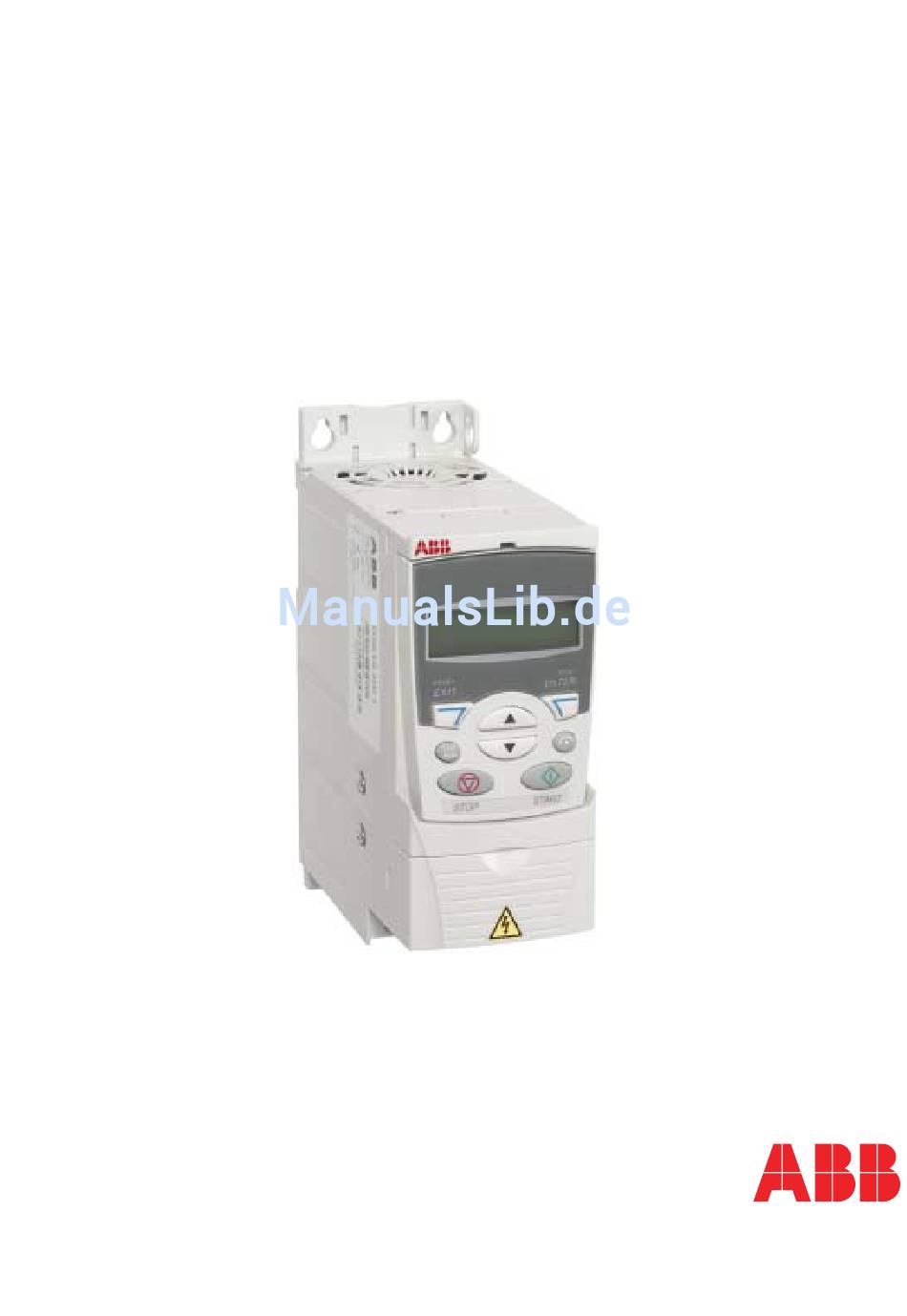

Seite 1 ACS350 Benutzerhandbuch ACS350 Frequenzumrichter (0,37…22 kW, 0,5…30 HP)
Seite 2: Acs350 Frequenzumrichter-Handbücher
3AFE68591082 (EN, DA, DE, ES, FI, FR, IT, NL, PT, RU, SV) MTAC-01 Pulse Encoder Interface Module User’s Manual 3AFE68591091 (EN) MUL1-R1 Installation Instructions for ACS150 and ACS350 3AFE68642868 (EN, DA, DE, ES, FI, FR, IT, NL, PT, RU, SV) MUL1-R3 Installation Instructions for ACS150 and ACS350 3AFE68643147 (EN, DA, DE, ES, FI, FR, IT, NL, PT, RU, SV) WARTUNGSHANDBÜCHER...
Seite 5: Sicherheit
Sicherheit Inhalt dieses Kapitels Dieses Kapitel enthält die Sicherheitsvorschriften, die bei der Installation, dem Betrieb und bei der Wartung des Frequenzumrichters befolgt werden müssen. Die Nichtbeachtung der Sicherheitsvorschriften kann zu Verletzungen oder tödlichen Unfällen führen sowie den Frequenzumrichter, den Motor oder angetriebene Einrich- tungen beschädigen.
Seite 6: Installations- Und Wartungsarbeiten
Unfällen oder Schäden an Geräten führen. • Der Frequenzumrichter kann nicht vor Ort repariert werden. Versuchen Sie nie- mals einen gestörten Frequenzumrichter zu reparieren; wenden Sie sich an Ihre lokale ABB-Vertretung oder ein autorisiertes Service-Center wegen eines Aus- tausches. Sicherheit...
Seite 7: Betrieb Und Inbetriebnahme
• Stellen Sie sicher, dass bei der Installation keine Bohrspäne in den Frequenzum- richter gelangen können. Fremdkörper oder elektrisch leitender Staub im Fre- quenzumrichter können Schäden oder Fehlfunktionen verursachen. • Stellen Sie eine ausreichende Kühlung sicher. Betrieb und Inbetriebnahme Diese Warnungen richten sich an alle Personen, die den Betrieb und die Inbetrieb- nahme planen oder mit dem Frequenzumrichter arbeiten.
Seite 8 Sicherheit...
Seite 9: Inhaltsverzeichnis
Feedback zu den Antriebshandbüchern von ABB ........
Seite 10 AC-Netzanschluss ............. 33 Trennvorrichtung für den Netzanschluss .
Seite 11 Makro ABB Standard ........
Seite 12 Programmbeschreibung Inhalt dieses Kapitels ............103 Inbetriebnahme-Assistent .
Seite 13 DC-Haltung ..............117 Einstellungen .
Seite 14 Diagnosen ..............128 Parameterschloss .
Seite 15 Parameter – Vollständige Beschreibungen ......... . 173 10 START/STOP/DREHR .
Seite 16 ABB-Drives-Profil ........
Seite 17 Technische Daten Inhalt dieses Kapitels ............307 Nenndaten .
Seite 18 Abmessungen Baugrößen R0 und R1, IP20 (Schrankgerät) / UL-offen ....... 326 Baugrößen R0 und R1, IP20 / NEMA 1 .
Seite 19: Über Das Handbuch
Vereinigten Staaten werden spezielle US-Anweisungen gegeben. Einteilung nach Baugrößen Der ACS350 wird in den Baugrößen R0...R4 hergestellt. Einige Anweisungen, Tech- nische Daten und Maßzeichnungen, die nur für bestimmte Baugrößen gelten, sind mit dem Symbol der Baugröße (R0...R4) gekennzeichnet. Die Baugröße des Fre- quenzumrichters können Sie mit Hilfe der Nenndaten-Tabellen auf Seite...
Seite 20: Feedback Zu Den Antriebshandbüchern Von Abb
Über Kommentare und Hinweise zu unseren Handbüchern freuen wir uns. Bitte kontaktieren Sie hierzu motors.drives@de.abb.com oder gehen Sie auf die Internetseite www.abb.com/drives, wählen Sie dann nacheinander Drives (Frequenzumrichter und Stromrichter) – Document Library (Link zur Dokumenten- Datenbank) – „Manuals feedback form“ auf der rechten Seite. Über das Handbuch...
Seite 21: Installations- Und Inbetriebnahme-Ablaufplan
Installations- und Inbetriebnahme-Ablaufplan Aufgabe siehe Baugröße des Frequenzumrichters Technische Daten: Nenndaten auf Seite bestimmen:R0…R4. Planung der Installation: Kabelauswahl, usw. Planung der elektrischen Installation auf Seite Prüfung der Umgebungsbedingungen, Nenndaten und erforderlichen Kühlluftmenge. Technische Daten auf Seite Auspacken und Prüfen des Frequenzumrichters. Mechanische Installation: Auspacken des...
Seite 22 Über das Handbuch...
Seite 23: Hardware-Beschreibung
Informationen zum Lesen des Typenschlüssels gegeben. Übersicht Der ACS350 ist ein Frequenzumrichter zur Regelung von AC-Motoren, der an einer Wand montiert oder in einen Schaltschrank eingebaut werden kann. Der Aufbau der Baugrößen R0…R4 unterscheidet sich in einigen Punkten.
Seite 24: Übersicht: Anschlüsse
Übersicht: Anschlüsse Das Diagramm zeigt die Anschlüsse in einer Übersicht. Die E/A-Anschlüsse können parametriert werden. Im Diagramm sind die Standard-E/A-Anschlüsse für das ABB Standardmakro dargestellt. Siehe Kapitel Applikationsmakros wegen der E/A- Anschlüsse der verschiedenen Makros und Kapitel Elektrische Installation allgemeinen Anweisungen zur Installation.
Seite 25: Typencode
Frequenzumrichters. Der Typenschlüssel ist auf dem Typenschild des Frequenzum- richters angegeben. Die ersten Ziffern von links geben die Basiskonfiguration an, zum Beispiel ACS350-03E-08A8-4. Die ausgewählten Optionen sind dahinter angegeben, getrennt durch + Zeichen, zum Beispiel +J404. Der Aufbau des Typen- schlüssels und die Codes der Optionen sind nachfolgend beschrieben.
Seite 26 Hardware-Beschreibung...
Seite 27: Mechanische Installation
Mechanische Installation Inhalt dieses Kapitels In diesem Kapitel wird die mechanische Installation des Frequenzumrichters beschrieben. Auspacken des Frequenzumrichters Der Frequenzumrichter (1) wird in einem Paket geliefert, das auch die folgenden Gegenstände enthält (in der Abbildung wird Baugröße R1 gezeigt): • Kunststofftasche (2) mit Anschlussblech (bei Baugrößen R3 und R4 auch für E/A- Kabelanschluss), E/A-Anschlussblech (für Baugrößen R0…R2), optionale Grundplatte für Feldbusmodule, Klemmen und Muttern •...
Seite 28: Prüfen Der Lieferung
RoHS-Kennzeichen (das Typenschild enthält die gültigen Kennzeichen des Frequenzumrichters) Vor der Installation Der ACS350 kann an einer Wand montiert oder in einen Schaltschrank eingebaut werden. Prüfen Sie die Anforderungen an das Gehäuse hinsichtlich der NEMA 1 Option bei Wandmontage (siehe Kapitel Technische Daten).
Seite 29: Montage Des Frequenzumrichters
Boden Der Boden/das Material unter dem Installationsort darf nicht brennbar sein. Freier Abstand um den Frequenzumrichter Der benötigte freie Abstand für Kühlung über und unter dem Frequenzumrichter beträgt 75 mm (3 in.). An den Seiten des Frequenzumrichters sind keine Abstände erforderlich, sie können direkt nebeneinander montiert werden.
Seite 30 Befestigung auf DIN-Schiene 1. Den Frequenzumrichter, wie in Abbildung a gezeigt, auf die DIN-Schiene setzen. Zum Abnehmen des Frequenzumrichters, die Verriegelung der Halterung oben am Frequenzumrichter, wie in Abbildung b gezeigt, eindrücken und lösen. Mechanische Installation...
Seite 31: Kabelabfangbleche Montieren
Kabelabfangbleche montieren Siehe Abbildung a unten. 1. Die Klemmen am Kabelabfangblech unten mit den mitgelieferten Schrauben befestigen. 2. Das E/A-Kabelabfangblech an der Klemmenplatte (Baugrößen R0…R2) mit den mitgelieferten Schrauben befestigen. Montage der optionalen Feldbusmodule Siehe Abbildung b oben. 3. Leistungs- und Steuerkabel entsprechend den Anweisungen in Kapitel Elektrische Installation anschließen.
Seite 32 Mechanische Installation...
Seite 33: Planung Der Elektrischen Installation
Das Kapitel enthält Anweisungen, die Sie bei der Auswahl des Motors, der Kabel, beim Antriebsschutz, Kabelführung und Betriebsarten des Frequenzumrichters beachten müssen. Werden die Anweisungen von ABB nicht befolgt, können beim Betrieb des Frequenzumrichters Probleme auftreten, die durch die Gewährleistung nicht abgedeckt werden.
Seite 34: Thermischer Überlast- Und Kurzschluss-Schutz
Schäden am Frequenzumrichter und verhindern Schäden an angeschlossenen Geräten bei einem Kurzschluss innerhalb des Frequenzumrichters. Leistungsschalter, die von ABB mit dem ACS350 geprüft worden sind, können verwendet werden. Sicherungen müssen immer zusammen mit Leistungsschaltern verwendet werden. Ihre ABB- Vertretung ist bei der Auswahl des Schaltertyps behilflich, wenn die Charakteristik des Einspeisenetzes bekannt ist.
Seite 35: Schutz Vor Kurzschluss In Motor Und Motorkabel
Der Frequenzumrichter besitzt eine Thermische Motorschutzfunktion, die den Motor schützt und den Strom nötigenfalls abschaltet. Es ist auch möglich, eine Motortemperaturmessung an den ACS350 anzuschließen. Der Benutzer kann sowohl das thermische Modell als auch die Temperaturmessfunktion durch Parametereinstellungen anpassen.
Seite 36: Auswahl Der Leistungskabel
Auswahl der Leistungskabel Allgemeine Hinweise Die Netz- und Motorkabel müssen entsprechend den lokalen Vorschriften dimensioniert werden. • Die Kabel müssen zur Aufnahme des Laststroms des Frequenzumrichters ausreichend bemessen sein. Siehe Kapitel Technische Daten oder die Angabe des Nennstroms. ° • Die Kabel müssen mindestens für eine Temperatur von 70 C maximal bei Dauerbetrieb ausgelegt sein.
Seite 37: Alternative Leistungskabeltypen
Alternative Leistungskabeltypen Leistungskabeltypen, die mit dem Frequenzumrichter verwendet werden können, sind nachfolgend dargestellt. Empfohlen für Motor- und Netzanschlusskabel Hinweis: Ein separater PE-Leiter ist erforderlich, wenn die Leitfähigkeit des Kabelschirms für den Zweck nicht ausreicht. Symmetrisch geschirmtes Kabel: drei Phasenleiter, ein konzentrischer oder andere symmetrisch aufgebaute PE-Leiter und ein Schirm PE-Leiter Schirm...
Seite 38: Zusätzliche Us-Anforderungen
Zusätzliche US-Anforderungen Als Motorkabel muss der Typ MC, durchgängig gewelltes armiertes Aluminiumkabel mit symmetrischen Schutzleitern oder, wenn kein Schutzrohr verwendet wird, ein geschirmtes Leistungskabel als Motorkabel verwendet werden. Die Leistungskabel müssen für 75°C (167°F) ausgelegt sein. Kabelkanal An den Verbindungsstellen müssen Erdungsbrücken hergestellt werden, die an beiden Enden fest angeschlossen sind.
Seite 39: Schutz Der Relaisausgangskontakte Und Dämpfung Von Störungen Bei Induktiven Verbrauchern
Für ACS350-01x Frequenzumrichter sind Fehlerstrom-Schutzeinrichtungen des Typs A, für ACS350-03x Frequenzumrichter sind Fehlerstrom-Schutzeinrichtungen des Typs B verwendbar. Für ACS350-03x Frequenzumrichter, können auch andere Schutzmaßnahmen gegen direkten oder indirekten Kontakt, wie z.B. Trennung durch doppelte oder verstärkte Isolation oder Trennung vom Einspeisesystem durch einen Transformator verwendet werden.
Seite 40: Relaiskabel
Steuertafel-Kabel Das Kabel der Steuertafel zum Frequenzumrichter darf bei abgenommener Steuer- tafel nicht länger als 3 m (10 ft) sein. Der Kabeltyp, der von ABB geprüft und freige- geben wurde, ist im Optionspaket der Steuertafel enthalten. Anschluss eines Motortemperaturfühlers an den E/A des Frequenzumrichters Informationen zum Anschluss eines Motortemperaturfühlers an den E/A des...
Seite 41: Steuerkabel-Verlegung
Die Kabelpritschen müssen untereinander und zur Erde eine gute elektrische Verbindung haben. Aluminium Trägersysteme können benutzt werden, um einen guten Potentialausgleich sicherzustellen. Die Kabelführung ist nachfolgend dargestellt. Motorkabel Frequenz- umrichter min. 300 mm (12 in.) Netzkabel Netzkabel Motorkabel 90 ° min.
Seite 42 Planung der elektrischen Installation...
Seite 43: Elektrische Installation
Elektrische Installation Inhalt dieses Kapitels Dieses Kapitel beschreibt die elektrische Installation des Frequenzumrichters. WARNUNG! Die in diesem Kapitel beschriebenen Arbeiten dürfen nur von qualifiziertem Fachpersonal ausgeführt werden. Befolgen Sie die Anweisungen in Kapitel Sicherheit auf Seite dieses Handbuchs. Die Nichtbeachtung der Sicherheitsvorschriften kann zu Verletzungen und tödlichen Unfällen führen.
Seite 44: Anschluss Der Leistungskabel
Anschluss der Leistungskabel Anschlussplan Frequenzumrichter EINGANG AUSGANG V1 W1 U2 V2 W2 BRK- BRK+ Alternativen siehe Abschnitt Optionaler Trennvorrichtung für Bremswiderstand den Netzanschluss auf Seite 33. Motor Das andere Ende des PE-Leiters an der Niederspannungsverteilung erden. Verwenden Sie ein separates Erdungskabel, wenn die Belastbarkeit des Kabelschirms nicht ausreicht (kleiner als die Belastbarkeit des Phasenleiters) und kein symmetrisch angeordneter Erdungsleiter im Kabel vorhanden ist (siehe Abschnitt Auswahl der Leistungskabel...
Seite 45: Vorgehensweise
1. Bei einem IT- (erdfreien) und einem asymmetrisch geerdeten TN-System muss der interne EMV-Filter durch Entfernen der Schraube an EMC abgeklemmt werden. Bei 3-phasigen Frequenzumrichtern des U-Typs (mit Typencode ACS350-03U-), ist die EMC-Schraube bereits werkseitig entfernt und durch eine Kunststoffschraube ersetzt. WARNUNG! Wird ein Frequenzumrichter, dessen EMV-Filter nicht abgeklemmt ist, an ein IT-Netz [ein erdfreies oder hochohmig geerdetes (über 30 Ohm) Netz] ange-...
Seite 46: Anschluss Der Steuerkabel
5. Sichern Sie die Kabel außerhalb des Frequenzumrichters mechanisch. Schraube EMC entfernen, Anschließen der Leistungskabel und Baugrößen R0…R3 Erdung Schraube EMC entfernen, Baugröße R4 Anschluss der Steuerkabel E/A-Anschlüsse In der Abbildung unten sind die E/A-Klemmen dargestellt. Das Anzugsmoment beträgt 0,5 Nm / 4,4 lbf. in. X1A: 1: SCR 9: +24 V X1B: 17: ROCOM...
Seite 47 Strom für AI2 (0 (4)…20 mA), was auch den Standardeinstellungen in den Applikationsmakros entspricht. Obere Position:I [0 (4)…20 mA, Standard für AI2; oder -20…20 mA] Untere Position:U [0 (2)…10 V, Standard für AI1; oder -10…10 V] Spannungs- und Strom-Anschluss Bipolare Spannung (-10…10 V) und Strom (-20…20 mA) sind ebenfalls möglich. Wird ein bipolarer Anschluss anstelle eines unipolaren verwendet, siehe Abschnitt Programmierbare Analogeingänge auf Seite...
Seite 48: Vorgehensweise
Vorgehensweise 1. Die Klemmen-Abdeckung durch Drücken der Halterung und gleichzeitiges Herausziehen des Deckels aus dem Gehäuse öffnen. 2. Analogsignale: Die äußere Isolierung des Analogsignal-Kabels entfernen und den blanken Schirm 360 Grad unter der Klemme erden. 3. Die Leiter an die entsprechenden Klemmen anschließen. 4.
Seite 49: Installations-Checkliste
Installations-Checkliste Checkliste Prüfung der mechanischen und elektrischen Installation des Frequenzumrichters vor der Inbetriebnahme. Gehen Sie die Checkliste zusammen mit einer zweiten Person durch. Lesen Sie Kapitel Sicherheit auf den ersten Seiten dieses Handbuchs bevor Sie am oder mit dem Frequenzumrichter arbeiten. Prüfung MECHANISCHE INSTALLATION Die Umgebungsbedingungen liegen im zulässigen Bereich.
Seite 50 Prüfung Die Anschlüsse der externen Steuerung (E/A) sind OK. Die Einspeisespannung kann nicht an die Ausgänge des Frequenzumrichters geschaltet werden (mit Bypass-Anschluss). Klemmen-Abdeckung und Deckel für NEMA 1 und Anschlusskasten sind aufgesetzt. Installations-Checkliste...
Seite 51: Inbetriebnahme, Steuerung Mit E/A Und Id-Lauf
Inbetriebnahme, Steuerung mit E/A und ID-Lauf Inhalt dieses Kapitels Dieses Kapitel enthält Anweisungen zu: • Inbetriebnahme des Frequenzumrichters • Start, Stop, Wechsel der Drehrichtung und Regelung der Drehzahl des Motors über die E/A-Schnittstelle • Ausführung eines Identifikationslaufs für den Frequenzumrichter. Die Verwendung der Steuertafel für diese Aufgaben wird in diesem Kapitel in Kurz- fassung beschrieben.
Seite 52: Spannungsversorgung Einschalten
Prüfen Sie, dass durch den Start des Motors keine Gefährdungen entstehen. Koppeln Sie die angetriebene Maschine ab, wenn eine falsche Drehrichtung des Motors einen Schaden verursachen kann. SPANNUNGSVERSORGUNG EINSCHALTEN Die Spannungsversorgung einschalten und einen Moment abwarten. Prüfen Sie, ob die rote LED nicht leuchtet und die grüne LED leuchtet aber nicht blinkt. Der Frequenzumrichter ist jetzt bereit für den Betrieb.
Seite 53 Auswahl des Applikationsmakros (Parameter 9902). Die allgemeine Vorgehensweise zur Parametereinstellung ist oben angegeben. Der Standard Wert 1 (ABB Standard) ist in den meisten Fällen verwendbar. 9904 Auswahl des Motorregelungsmodus (Parameter 9904). 1 (SVC DREHZAHL) ist in den meisten Fällen verwendbar.
Seite 54: Drehrichtung Des Motors
Eingabe der Motordaten vom Motor-Typenschild: Hinweis: Geben Sie die Motordaten mit exakt den selben Werten ein, die auf dem ABB Motors Motorschild eingetragen sind. motor M2AA 200 MLA 4 Wenn zum Beispiel die Motor- IEC 200 M/L 55 Nenndrehzahl auf dem Motorschild 1440 r/min ist, und Ins.cl.
Seite 55: Id-Magnetisierung Bei Id-Lauf, Auswahl 0 (Aus)
ID-MAGNETISIERUNG BEI ID-LAUF, AUSWAHL 0 (AUS) Taste drücken und auf Lokalsteuerung umschalten (LOC wird links angezeigt). Taste zum Start des Frequenzumrichters drücken. Das Motormodell wird jetzt durch Magnetisierung des Motors für 10 bis 15 s bei Drehzahl Null berechnet. DREHRICHTUNG DES MOTORS Prüfung der Drehrichtung des Motors.
Seite 56: Sicherung Eines Nutzermakros Und Abschlussprüfung
2202 Einstellung der Beschleunigungszeit 1 (Parameter 2202). Hinweis: Prüfen Sie auch die Beschleunigungszeit 2 (Parameter 2205), wenn in der Anwendung zwei Beschleunigungszeiten verwendet werden. 2203 Einstellung der Verzögerungszeit 1 (Parameter 2203). Hinweis: Stellen Sie auch die Verzögerungszeit 2 (Parameter 2206) ein, wenn in der Anwendung zwei Verzögerungszeiten verwendet werden.
Seite 57: Ausführung Der Geführten Inbetriebnahme
Ausführung der geführten Inbetriebnahme Zur Ausführung der geführten Inbetriebnahme benötigen Sie die Komfort-Steuertafel mit den integrierten Assistenten. Vor dem Start müssen Sie die Daten des Motorschildes zur Hand haben. SICHERHEIT Die Inbetriebnahme darf nur durch qualifiziertes Fachpersonal vorgenommen werden. Die Sicherheitsvorschriften in Kapitel Sicherheit müssen während des Inbetrieb- nahme-Vorgangs befolgt werden.
Seite 58: Start Der Inbetriebnahme Mit Dem Assitenten
START DER INBETRIEBNAHME MIT DEM ASSITENTEN PAR ÄND Der Start-Up-Assistent führt Sie jetzt durch die einzelnen Schritte der Inbetriebnahme, beginnend mit den Motor-Einstellungen. 9905 MOTOR NENNSPG 220 V Geben Sie die Motordaten mit exakt den selben Werten ein, die auf dem Motorschild eingetragen sind.
Seite 59: Steuerung Des Frequenzumrichters Über Die E/A-Schnittstelle
3 (ABFRAGE) eingestellt ist. Stellen Sie sicher, dass die Steueranschlüsse entsprechend dem Siehe Makro ABB Standard Seite 95. Anschlussplan für das ABB Standard Makro verdrahtet sind. Der Frequenzumrichter muss auf Fernsteuerung (REM) eingestellt Bei Fernsteuerung zeigt die Steuertafelanzeige den Text sein. Taste schaltet zwischen Fernsteuerung und Lokalsteuerung REM an.
Seite 60: Ausführung Des Id-Laufs
Ausführung des ID-Laufs Der Frequenzumrichter berechnet die Motorcharakteristik automatisch, wenn der Frequenzumrichter zum ersten Mal gestartet wird und nach Änderung eines Motor- Parameters (Gruppe DATEN). Dieses gilt, wenn der Parameter 9910 MOTOR ID LAUF auf den Wert 0 (AUS/IDMAGN) eingestellt ist. In den meisten Anwendungen besteht keine Notwendigkeit, einen separaten ID-Lauf auszuführen.
Seite 61: Id-Lauf Mit Der Basis-Steuertafel
ID-LAUF MIT DER BASIS-STEUERTAFEL 9910 Einstellung von Parameter 9910 MOTOR ID-LAUF auf 1 (EIN). Sichern der neuen Einstellung mit Taste Möchten Sie während des ID-Laufs Istwerte überwachen, wechseln Sie in den Ausgabemodus durch mehrmaliges OUTPUT Drücken von Taste bis dieser angezeigt wird. A2019 Mit Taste den ID-Lauf starten.
Seite 62 Inbetriebnahme, Steuerung mit E/A und ID-Lauf...
Seite 63: Inhalt Dieses Kapitels
Es enthält weiterhin Anweisungen für die Verwendung der Steuertafeln zur Steuerung, Überwachung und der Änderung von Parameter-Einstellungen. Über Steuertafeln Mit einer Steuertafel kann der ACS350 gesteuert werden, Statusdaten können gele- sen und Parameter eingestellt werden. An den ACS350 können zwei verschiedene Steuertafel-Modelle angeschlossen werden: •...
Seite 64: Übersicht
Übersicht In der folgenden Tabelle werden die Tasten-Funktionen und Anzeigen der Basis- Steuertafel dargestellt. Nr. Verwendung / Funktion LCD-Anzeige - In fünf Bereiche eingeteilt: a. Oben links – Steuerplatz: LOC: Frequenzumrichter im Modus Lokalsteuerung, d.h. mit der Steuertafel REM: Frequenzumrichter im Modus Fernsteuerung, d.h. über die E/A oder OUTPUT Feldbus.
Seite 65: Bedienung
Bedienung Die Steuertafel wird mit Tasten und Menüs bedient. Eine Option, z.B. Betriebsmodus oder Parameter wird durch Blättern mit den Pfeiltasten gewählt, bis die Option oder der Parameter im Display angezeigt wird und dann mit Taste aufgerufen. Mit der Taste kehren Sie zur vorherigen Betriebsebene zurück, ohne Änderungen zu speichern.
Seite 66: Start, Stop Und Umschalten Zwischen Lokaler Steuerung Und Fernsteuerung
Start, Stop und Umschalten zwischen lokaler Steuerung und Fernsteuerung Start, Stop und Umschalten zwischen Lokal- und Fernsteuerung ist in jedem Modus möglich. Zum Start oder Stop des Frequenzumrichters, muss sich der Frequenzum- richter in Lokalsteuerung (LOC) befinden. Schritt Einstellung Anzeige •...
Seite 67: Ausgabemodus
Ausgabemodus Im Ausgabemodus können Sie: • bis zu drei Istwertsignale der Gruppe 01 BETRIEBSDATEN überwachen, es wird ein Signal angezeigt • Start, Stop, Wechseln der Drehrichtung und umschalten zwischen Steuertafelbetrieb und Fernsteuerung. In den Ausgabemodus gelangen Sie durch Drücken der Taste bis in der Anzeige unten der Text OUTPUT erscheint.
Seite 68: Sollwert-Modus
Sollwert-Modus Im Sollwert-Modus können Sie: • den Drehzahl-, Frequenz- oder Drehmoment-Sollwert einstellen • Starten, Stoppen, Wechseln der Drehrichtung und Umschalten zwischen Steuertafelbetrieb und Fernsteuerung. Einstellung von Drehzahl-, Frequenz- oder Drehmoment-Sollwert Schritt Einstellung Anzeige Das Hauptmenü durch Drücken der Taste wenn Sie im Ausgabemo- dus sind, sonst durch wiederholtes Drücken der Taste bis MENU unten im Display angezeigt wird.
Seite 69: Parameter-Modus
Parameter-Modus Im Parameter-Modus können Sie: • Parameterwerte anzeigen und ändern • Signale, die im Ausgabemodus angezeigt werden, auswählen und ändern • Starten, Stoppen, Wechseln der Drehrichtung und Umschalten zwischen Steuertafelbetrieb und Fernsteuerung. Auswahl eines Parameters und ändern seines Werts Schritt Einstellung Anzeige Das Hauptmenü...
Seite 70: Auswahl Der Signale, Die Überwacht Werden Sollen
Auswahl der Signale, die überwacht werden sollen Schritt Einstellung Anzeige Auswahl, welche Signale im Ausgabemodus überwacht werden sollen und wie sie mit den Parametern von Gruppe 34 ANZ PROZESSWERTE angezeigt werden. Detaillierte Angaben zum Ändern von Parameterwerten siehe Seite 69. Als Standard können drei Signale via Blättern überwacht werden.
Seite 71: Kopier-Modus
Kopier-Modus Mit der Basis-Steuertafel können ein vollständiger Satz von Parametern des Frequenzumrichters und bis zu drei Benutzersätze von Antriebsparametern in der Steuertafel gespeichert werden. Der Speicher der Steuertafel ist nicht-flüchtig. Im Kopier-Modus bestehen folgende Möglichkeiten: • Kopieren aller Parameter vom Frequenzumrichter in die Steuertafel (uL – Upload).
Seite 72: Upload Und Download Von Parametern
Upload und Download von Parametern Für die Upload- und Download-Funktionen verfügbar, siehe oben. Schritt Einstellung Anzeige Das Hauptmenü durch Drücken der Taste aufrufen, wenn Sie im Ausgabemodus sind, sonst durch wiederholtes Drücken der Taste bis MENU unten im Display angezeigt wird. MENU CoPY Wenn sich die Steuertafel nicht im Kopier-Modus befindet (“CoPY”...
Seite 73: Komfort-Steuertafel
Komfort-Steuertafel Merkmale Die Komfort-Steuertafel hat folgende Merkmale: • alphanumerische Steuertafel mit einer LCD-Anzeige • Sprachauswahl für die Displayanzeige • einen Start-up-Assistenten zur Vereinfachung der Inbetriebnahme • Kopierfunktion – Parameter können in den Speicher der Steuertafel kopiert werden und später in andere Frequenzumrichter eingespeichert oder als Backup eines besonderen Systems gesichert werden.
Seite 74: Übersicht
Übersicht In der folgenden Tabelle werden die Tastenfunktionen und Anzeigen der Komfort- Steuertafel erklärt. Nr. Verwendung / Funktion Status-LED – Grün für Normalbetrieb. Wenn die LED blinkt oder rot leuchtet, siehe LEDs auf Seite 305. LCD-Anzeige – Unterteilt in drei Bereiche: 49.1Hz 400RPM a.
Seite 75: Betrieb
Statuszeile In der oberen Zeile der LCD-Anzeige werden die grundlegenden Statusinformationen des Antriebs angezeigt. HAUPTMENU 49.1Hz Nr. Feld Alternativen Bedeutung 1 Steuerplatz Frequenzumrichter im Modus Lokalsteuerung, d.h. mit der Steuertafel. Frequenzumrichter im Modus Fernsteuerung, d.h. über die E/A oder Feldbus. 2 Status Drehrichtung der Motorwelle vorwärts Drehrichtung der Motorwelle rückwärts...
Seite 76: Allgemeine Aufgaben
Nach dem Einschalten befindet sich die Steuertafel im 49.1Hz 1 Hz Ausgabe-Modus, in dem Start, Stop, Wechsel der Dreh- richtung, Umschalten zwischen lokaler Steuerung und Fernsteuerung, Sollwert-Änderungen und Überwachung 00:00 MENU von bis zu drei Istwerten möglich sind. Um andere Aufga- ben zu erledigen, zuerst ins Hauptmenü...
Seite 77 Aufrufen der Hilfe-Funktion Schritt Einstellung Anzeige PAR GRUPPEN Taste drücken , um den kontextsensitiven Hilfetext für den 01 BETRIEBSDATEN hervorgehobenen Punkt zu lesen. 03 FB ISTWERTSIGNALE 04 FEHLERSPEICHER START/STOP/DREHR0 11 SOLLWERTAUSWAHL EXIT 00:00 AUSWAHL HILFE Wenn zu dem Punkt ein Hilfetext vorhanden ist, wird er im Display angezeigt. Diese Gruppe stellt externe Quellen ein (EXT1 und EXT2) für...
Seite 78 Start, Stop und Umschalten zwischen lokaler Steuerung und Fernsteuerung Start, Stop und Umschalten zwischen Lokal- und Fernsteuerung ist in jedem Modus möglich. Zum Start oder Stop des Frequenzumrichters muss sich der Frequenzum- richter in Lokalsteuerung (LOC) befinden. Schritt Einstellung Anzeige MESSAGE •...
Seite 79: Ausgabemodus
Ausgabemodus Im Ausgabemodus können Sie: • die Istwerte von bis zu drei Signalen in Gruppe 01 BETRIEBSDATEN überwachen. • die Drehrichtung des Motors wechseln • die Drehzahl-, Frequenz- oder den Drehmoment-Sollwert einstellen • den Kontrast der Anzeige einstellen • Starten, Stoppen, Wechseln der Drehrichtung und Umschalten zwischen Steuertafelbetrieb und Fernsteuerung.
Seite 80: Einstellen Des Kontrastes Der Anzeige
Einstellung von Drehzahl-, Frequenz- oder Drehmoment-Sollwert Schritt Einstellung Anzeige EXIT 49.1Hz Wenn Sie nicht im Ausgabemodus sind, drücken Sie Taste wiederholt 1 Hz bis er angezeigt wird. 00:00 MENU 49.1Hz Ist der Frequenzumrichter in Fernsteuerung (REM in der Statuszeile), 1 Hz umschalten auf Lokalsteuerung mit Taste .
Seite 81: Parameter-Modus
00:00 EDIT PARAMETER Auswahl des jeweiligen Parameters mit den Tasten . Der 9901 SPRACHE aktuelle Wert des Parameter wird unterhalb des Parameters angezeigt. 9902 APPLIK MAKRO ABB STANDARD 9904 MOTOR REGELMODUS 9905 MOTOR NENNSPG EXIT 00:00 EDIT PAR ÄNDERN EDIT Taste drücken...
Seite 82 Schritt Einstellung Anzeige SAVE PARAMETER • Speichern des neuen Werts mit Taste 9901 SPRACHE 9902 APPLIK MAKRO • Den neuen Wert nicht speichern und den bisherigen Wert beibehalten mit 3-DRAHT CANCEL Taste 9904 MOTOR REGELMODUS 9905 MOTOR NENNSPG EXIT 00:00 EDIT Auswahl der Überwachungssignale Schritt...
Seite 83: Assistenten-Modus
Schritt Einstellung Anzeige PAR ÄNDERN Auswahl der Skalierung der Signale durch Angabe der Minimum- und Maximum-Anzeigewerte. Die Einstellung ist nicht wirksam, wenn Parameter 3406 ANZEIGE1 MIN 0.0 Hz 3404/3411/3418 auf 9 (DIREKT) eingestellt ist. Details siehe Parameter 3406 und 3407. CANCEL 00:00 SAVE...
Seite 84 Schritt Einstellung Anzeige PAR ÄNDERN Auswahl des Assistenten mit den Tasten AUSWAHL Drücken von 9905 MOTOR NENNSPG 220 V Wählen Sie einen anderen Assistenten als den Start-Up-Assistenten, werden Sie durch die Spezifikation des betreffenden Parametersatzes geführt, wie in den Schritten unten dargestellt.
Seite 85: Rehrmodus 'Geänderte Parameter
Modus ’Geänderte Parameter’ REHR Im Modus ’Geänderte Parameter’ können Sie: • eine Liste aller von den Standardeinstellungen des Makros abgeänderten Parameter anzeigen • diese Parametereinstellungen ändern • Starten, Stoppen, Wechseln der Drehrichtung und Umschalten zwischen Steuertafelbetrieb und Fernsteuerung. Anzeigen geänderter Parameter Schritt Einstellung Anzeige...
Seite 86: Fehlerspeicher-Modus
Fehlerspeicher-Modus Im Fehlerspeicher-Modus können Sie: • den Fehlerspeicher der maximal letzten zehn Antriebsfehler anzeigen (beim Abschalten der Spannungsversorgung bleiben nur die letzten drei Fehler gespeichert) • die Details der letzten drei Fehler anzeigen (nach Abschalten der Spannungsversorgung bleiben nur die Details der letzten Fehler gespeichert) •...
Seite 87: Modus Zeit & Datum
Modus Zeit & Datum Im Modus Zeit & Datum können Sie: • die Uhr anzeigen oder verbergen • Datums- und Zeit-Anzeige-Formate ändern • Datum und Zeit einstellen • Aktivieren oder Deaktivieren der automatischen Sommerzeit-Umstellungen • Starten, Stoppen, Wechseln der Drehrichtung und Umschalten zwischen Steuertafelbetrieb und Fernsteuerung.
Seite 88 Schritt Einstellung Anzeige DATUM STELLEN • Zum Einstellen des Datums im Menü DATUM STELLEN auswählen und mit Taste bestätigen. Einstellen des ersten Teils des Datums (Tag oder 19.03.05 Monat abhängig von der Einstellung des Datumsformats) mit den Tasten und mit Taste bestätigen.
Seite 89: Parameter-Backup-Modus
Parameter-Backup-Modus Mit dem Parameter-Backup-Modus können Parametereinstellungen mit der Komfort- Steuertafel als Backup gespeichert und/oder von einem Frequenzumrichter auf einen anderen übertragen werden. Beim Upload in die Komfort-Steuertafel kann ein vollständiger Satz von Antriebsparametern und es können bis zu drei Benutzersätze von Antriebsparametern gespeichert werden.
Seite 90 • Kopieren der NUTZER S2 Parameter aus der Steuertafel in den Frequenzumrichter (DOWNLOAD NUTZER SET2). Wie DOWNLOAD NUTZER SET1 oben. • Kopieren der NUTZER S3 Parameter aus der Steuertafel in den Frequenzumrichter (DOWNLOAD NUTZER SET3). Wie DOWNLOAD NUTZER SET1 oben. •...
Seite 91 BACKUP INFO In Par.-Backup die Anzeige BACKUP INFO mit den Tasten FREQUMR TYP und Drücken von auswählen. In der Anzeige werden die folgenden ACS350 3304 FREQUMR DATEN Informationen über den Frequenzumrichter, mit dem das Backup erstellt 2A41i wurde, angezeigt: 3301 SOFTWARE VERSION...
Seite 92: I/O-Einstell-Modus
I/O-Einstell-Modus Im I/O-Einstell-Modus können Sie: • die Parameter-Einstellungen mit Zuordnung zu E/A-Klemmen prüfen • Parametereinstellungen ändern. Wenn zum Beispiel “1103: SOLLW1” unter AI1 (Analogeingang 1) eingestellt ist, hat Parameter 1103 AUSW.EXT SOLLW1 den Wert AI1, und Sie können dann den Wert ändern auf z.B. AI2. Sie können jedoch nicht Parameter 1106 AUSW.EXT SOLLW2 auf AI1 einstellen.
Seite 93: Inhalt Dieses Kapitels
APPLIK MAKRO aus, führt die wesentlichen Änderungen der Einstellungen durch und speichert das Ergebnis als ein Benutzermakro. Der ACS350 hat sieben Standardmakros und drei Benutzermakros. Die folgende Tabelle enthält eine zusammenfassende Darstellung der Makros und beschreibt, für welche Anwendungen sie geeignet sind.
Seite 94: Übersicht Über Die E/A-Anschlüsse Der Applikationsmakros
Makro Geeignete Anwendungen Drehmoment- Anwendungen mit Drehmomentregelung. Es ist möglich, zwischen Drehmoment- regelung und Drehzahlregelung umzuschalten: Einige Steuersignalanschlüsse sind reserviert für die Drehmomentregelung, andere für die Drehzahlregelung. Ein Digitaleingang schaltet zwischen Drehmoment- und Drehzahlregelung um. Benutzer Der Benutzer kann ein individuell geändertes Standardmakro, d.h. die Parameter- Einstellungen einschließlich Gruppe 99 DATEN und die Ergebnisse des Motor-ID-...
Seite 95: Makro Abb Standard
Makro ABB Standard Dies ist das Standard-Makro. Es bietet eine E/A-Konfiguration mit drei Festdrehzahlen für allgemeine Antriebsaufgaben. Die voreingestellten Parameter haben die Standardwerte, die in Kapitel Istwertsignale und Parameter, ab Seite angegeben sind. Bei Verwendung abweichender Anschlüsse von den unten dargestellten Standard- Anschlüssen siehe Abschnitt...
Seite 96: Makro 3-Draht
Makro 3-Draht Dieses Makro wird verwendet, wenn der Antrieb mit Drucktasten gesteuert wird. Es bietet drei Festdrehzahlen. Zur Aktivierung des Makros muss der Wert von Parameter 9902 auf 2 (3-DRAHT) eingestellt werden. Standardeinstellwerte der Parameter siehe Abschnitt Standardwerte bei verschiedenen Makros auf Seite 154.
Seite 97: Makro Drehrichtungswechsel
Makro Drehrichtungswechsel Dieses Makro stellt eine E/A-Konfiguration zur Verfügung, die an eine Folge von DI- Steuersignalen beim Drehrichtungswechsel des Antriebs angepasst ist. Zur Aktivierung des Makros muss der Wert von Parameter 9902 3 (DREHR UMKEHR) eingestellt werden. Standardeinstellwerte der Parameter siehe Abschnitt Standardwerte bei verschiedenen Makros auf Seite 154.
Seite 98: Makro Motorpotentiometer
Makro Motorpotentiometer Dieses Makro ist eine kostengünstige Schnittstelle für speicherprogrammierbare Steuerungen, die die Drehzahl des Antriebs nur mit Hilfe von Digitalsignalen ändern. Zur Aktivierung des Makros muss der Wert von Parameter 9902 4 (MOTORPOTI) eingestellt werden. Standardeinstellwerte der Parameter siehe Abschnitt Standardwerte bei verschiedenen Makros auf Seite 154.
Seite 99: Makro Hand/Auto
Makro Hand/Auto Dieses Makro kann verwendet werden, wenn ein Umschalten zwischen zwei externen Steuerungsgeräten erforderlich ist. Zur Aktivierung des Makros muss der Wert von Parameter 9902 auf 5 (HAND/AUTO) eingestellt werden. Standardeinstellwerte der Parameter siehe Abschnitt Standardwerte bei verschiedenen Makros auf Seite 154.
Seite 100: Makro Pid-Regelung
Makro PID-Regelung Dieses Makro ist für den Einsatz in verschiedenen Systemen mit geschlossenem Regelkreis vorgesehen, zum Beispiel Druckregelung, Durchflussregelung usw. Die Regelcharakteristik kann auch auf Drehzahlregelung mit Verwendung eines Digitaleingangs umgeschaltet werden. Zur Aktivierung des Makros muss der Wert von Parameter 9902 auf 6 (PID-REGLER) eingestellt werden.
Seite 101: Makro Drehmomentregelung
Makro Drehmomentregelung Dieses Makro enthält Parametereinstellungen für Anwendungen, die eine Drehmo- mentregelung des Motors erfordern. Die Regelcharakteristik kann auch auf Dre- hzahlregelung mit Verwendung eines Digitaleingangs umgeschaltet werden. Zur Aktivierung des Makros muss der Wert von Parameter 9902 auf 8 (MOM-REGE- LUNG) eingestellt werden.
Seite 102: Benutzermakros
Benutzermakros Zusätzlich zu den Standard Applikationsmakros können drei Benutzermakros erstellt werden. Mit den Benutzermakros können die Parametereinstellungen, einschließlich Gruppe 99 DATEN und die Ergebnisse der Motoridentifikation im Permanentspei- cher abgelegt und zu einem späteren Zeitpunkt wieder aufgerufen werden. Die Panel-Referenz wird auch gespeichert, wenn das Makro im Modus Lokal (Steuerta- felbetrieb) gespeichert und wieder aufgerufen wird.
Seite 103: Programmbeschreibung
Aufgaben vor. Die Standard-Reihenfolge der Applikationsmakros ist in der fol- genden Tabelle angegeben. Auswahl der Standardeinstellungen Applikations- makros ABB STANDARD Auswahl der Sprache, Motor-Setup, Applikation, Optionsmodule, Drehzahlregelung EXT1, Drehzahlregelung EXT2, Start/Stop-Steuerung, Timer-Funktionen, Antriebsschutz, Ausgangssignale 3-DRAHT Auswahl der Sprache, Motor-Setup, Applikation, Optionsmodule, Drehzahlregelung EXT1, Drehzahlregelung EXT2, Start/Stop-Steuerung, Timer-Funktionen, Antriebsschutz, Ausgangssignale...
Seite 104: Liste Der Aufgaben Und Die Einstellbaren Antriebsparameter
Auswahl der Standardeinstellungen Applikations- makros PID-REGELUNG Auswahl der Sprache, Motor-Setup, Applikation, Optionsmodule, PID-Regelung, Drehz.-Regelung EXT2, Start/Stop-Steuerung, Timer-Funktionen, Antriebsschutz, Ausgangssignale DREHMOMENT- Auswahl der Sprache, Motor-Setup, Applikation, Optionsmodule, Drehz.-Regelung EXT2, Start/Stop- REGELUNG Steuerung, Timer-Funktionen, Antriebsschutz, Ausgangssignale Liste der Aufgaben und die einstellbaren Antriebsparameter Abhängig davon, welches Applikationsmakro eingestellt ist (Parameter 9902 APPLIK MAKRO), schlägt der Inbebtriebnahme-Assistent die Standard-Reihenfolge...
Seite 105: Die Steuertafel-Anzeigen Bei Verwendung Des Assistenten
Name Beschreibung Einzustellende Parameter Start/Stop- Wählt die Signalquelle für die Start- und Stop-Signale der beiden 1001, 1002 Steuerung externen Steuerplätze, EXT1 und EXT2, aus Wahl zwischen EXT1 und EXT2 1102 Definiert die Drehrichtungssteuerung 1003 Definiert die START- und STOP-Modi 2101...2103 Wählt die Verwendung des Freigabesignals aus 1601 Timer-Funktionen...
Seite 106: Lokalsteuerung Oder Externe Steuerung
Steuertafel oder über die digitalen und analogen Eingänge empfangen. Ein integrierter Feldbus oder ein optionaler Feldbus-Adapter ermöglicht die Steuerung über einen offenen Feldbus-Anschluss. Die Steuerung des Frequenzumrichters kann auch über einen mit DriveWindow ausgestatteten PC erfolgen. ACS350 Lokalsteuerung Externe Steuerung Steuertafel-Anschluss (X2)
Seite 107: Einstellungen
Die externe Steuerung wird durch REM auf der Steuertafelanzeige angezeigt. Komfort-Steuertafel Basis-Steuertafel 49.1Hz 1 Hz OUTPUT 00:00 MENU Der Benutzer kann als Sendeadressen für die Steuersignale zwei externe Steuer- plätze, EXT1 oder EXT2 einstellen. Abhängig von der Benutzer-Einstellung ist immer nur ein Steuerplatz aktiv. Diese Funktion arbeitet mit einer Aktualisierungszeit von 2 ms.
Seite 108: Blockschaltbild: Sollwertquelle Für Ext1
Blockschaltbild: Sollwertquelle für EXT1 In der folgenden Abbildung sind die Parameter zur Auswahl der Schnittstelle für den Drehzahl-Sollwert des externen Steuerplatzes EXT1 dargestellt. Auswahl AI1, AI2, DI3, DI4, DI5 EXT1 FB- Auswahl Sollwert siehe Kapitel Feldbus- SOLLW1 (Hz/Upm) Steuerung mit dem KOMM 1103 integrierten Feldbus -...
Seite 109: Sollwerttypen Und Verarbeitung
Sollwerttypen und Verarbeitung Der Frequenzumrichter ist in der Lage, eine Vielzahl von Sollwerten zusätzlich zu den konventionellen analogen Eingangssignalen und Eingaben von der Steuertafel zu verarbeiten. • Der Antriebs-Sollwert kann mit zwei Digitaleingängen vorgegeben werden: Der eine Digitaleingang erhöht die Drehzahl, der andere vermindert sie. •...
Seite 110: Sollwertkorrektur
Sollwertkorrektur Bei der Sollwertkorrektur wird der externe Sollwert in Abhängigkeit des Messwertes einer sekundären Applikationsvariablen korrigiert. Das untenstehende Blockschalt- bild erläutert die Funktion. 1105 EXT SOLLW. 1 MAX / 1108 EXT SOLLW. 2 MAX Schalter Auswahl Schalter DIREKT (2) Max. REF1 (Hz/Upm) / Frequenz PROPOR.
Seite 111: Beispiel
Beispiel Der Frequenzumrichter treibt ein Förderband an. Es ist drehzahlgeregelt, aber der Bandzug muss ebenfalls berücksichtigt werden: Überschreitet die gemessene Zugkraft den Zugkraft-Sollwert, wird die Drehzahl leicht vermindert und umgekehrt. Um die gewünschte Drehzahlkorrektur zu erreichen, muss der Benutzer • die Korrekturfunktion aktivieren und den Zugkraft-Sollwert sowie die gemessene Zugkraft mit der Korrekturfunktion abgleichen.
Seite 112: Diagnose
Diagnose Istwert Zusätzliche Informationen 0120, 0121 Analogeingangswerte 1401 Ausfall des AI1/A2 Signals Alarm AI1 UNTERBR AI2 UNTERBR AI1/AI2 Signal unter AI1/AI2 FEHLER GRENZ (3021/3022) Fehler AI1 UNTERBR AI2 UNTERBR AI1/AI2 Signal unter Grenzwert AI1/AI2 FEHLER GRENZ (3021/ 3022) PAR AI SKAL AI-Signal-Skalierung nicht korrekt (1302 <...
Seite 113: Programmierbare Digitaleingänge
Programmierbare Digitaleingänge Der Frequenzumrichter besitzt standardmäßig fünf programmierbare Digitalein- gänge. Die Aktualisierungszeit für die Digitaleingänge beträgt 2 ms. Ein Digitaleingang (DI5) kann als Frequenzeingang programmiert werden. Siehe Abschnitt Frequenzeingang auf Seite 114. Einstellungen Parameter Zusätzliche Informationen Gruppe 10 START/STOP/DREHR DI für Start, Stop, Drehrichtung Gruppe 11 SOLLWERT DI für die Sollwertauswahl oder Sollwertquelle...
Seite 114: Einstellungen
Einstellungen Parameter Zusätzliche Informationen Gruppe 14 RELAISAUSGÄNGE Auswahl der RO-Werte und Betriebszeiten 8423 RO Steuerung mit der Sequenzprogrammierung Diagnosen Istwert Zusätzliche Informationen 0134 RO Steuerwort über Feldbus-Steuerung 0162 RO-Status Frequenzeingang Digitaleingang DI5 kann als Frequenzeingang programmiert werden. Der Frequenz- eingang (0...16000 Hz) kann als externe Signalquelle für den Sollwert verwendet werden.
Seite 115: Istwertsignale
Istwertsignale Es sind mehrere Istwerte verfügbar: • Ausgangsfrequenz, Strom, Spannung und Leistung des Frequenzumrichters • Motordrehzahl und Drehmoment • DC-Zwischenkreisspannung • Aktiver Steuerplatz (Steuertafel (lokal), EXT1 oder EXT2) • Sollwerte • Frequenzumrichter-Temperatur • Betriebsstundenzähler (h), kWh-Zähler • Digital-E/A- und Analog-E/A-Status •...
Seite 116: Netzausfallregelung
Netzausfallregelung Bei einem Ausfall der Einspeisespannung läuft der Antrieb mit der kinetischen Ener- gie des drehenden Motors weiter. Der Frequenzumrichter bleibt voll betriebsfähig, solange der Motor dreht und Energie in den Frequenzumrichter speist. Der Frequen- zumrichter kann bei Wiederkehr der Spannungsversorgung den Betrieb fortsetzen, wenn das Hauptschütz geschlossen bleibt.
Seite 117: Wartungs-Trigger
Wartungs-Trigger Ein Wartungs-Trigger kann aktiviert werden, um eine Meldung auf der Steuertafelan- zeige auszugeben, wenn z.B. der Stromverbrauch des Frequenzumrichters einen voreingestellten Trigger-Punkt überschritten hat. Einstellungen Parametergruppe 29 WARTUNG TRIGGER DC-Haltung Motor- Durch Aktivierung der Funktion DC-Haltung kann die Drehzahl Motorwelle auf Drehzahl Null gesetzt/angehalten wer- DC-Haltung den.
Seite 118: Flussbremsung
Flussbremsung Durch eine höhere Magnetisierung des Motors kann der Frequenzumrichter für eine schnellere Bremsverzögerung des Antriebs sorgen. Bei Erhöhung des Motorflusses wird die vom Motor während des Bremsens erzeugte Energie in thermische Energie umgewandelt. Motor- Drehzahl = Bremsmoment = 100 Nm Keine Flussbremsung Flussbremsung Flussbremsung...
Seite 119: Einstellungen
Der Frequenzumrichter überwacht ständig - auch während der Flussbremsung - den Status des Motors. Deshalb kann die Flussbremsung sowohl für das Bremsen des Motors als auch für die Änderung der Drehzahl verwendet werden. Weitere Vorteile der Flussbremsung sind: • Der Bremsvorgang beginnt unmittelbar nach dem Stop-Befehl. Zur Ausführung der Funktion muss die Flussreduzierung vor Beginn des Bremsvorgangs nicht abgewartet werden.
Seite 120: Kritische Drehzahlen
Kritische Drehzahlen Die Funktion der Drehzahlausblendung steht für Anwendungen zur Verfügung, bei denen bestimmte Motordrehzahlen oder Drehzahlbereiche wegen mechanischen Schwingungsproblemen vermieden werden müssen. Der Benutzer kann drei kritische Drehzahlen oder Drehzahlbereiche einstellen. Einstellungen Parametergruppe 25 DREHZAHLAUSBLEND Festdrehzahlen Es können sieben positive Festdrehzahlen eingestellt werden. Die Festdrehzahlen werden mit den Digitaleingängen ausgewählt.
Seite 121: U/F-Verhältnis
U/F-Verhältnis Der Benutzer kann eine U/f-Kurve einstellen (Ausgangsspannung als eine Funktion der Frequenz). Dieses Verhältnis wird nur in speziellen Anwendungen verwendet bei denen ein lineares und quadratisches U/F-Verhältnis nicht ausreicht (z.B. wenn das Motor-Anlaufmoment erhöht werden muss). Spannung (V) U/f-Verhältnis Par.
Seite 122: Abstimmung Der Drehzahlregelung
Abstimmung der Drehzahlregelung Es ist möglich, die Reglerverstärkung, die Integrationszeit (PID I-ZEIT) und die Deri- vationszeit (PID D-ZEIT) manuell einzustellen, oder der Frequenzumrichter kann eine separate Abstimmung der Drehzahlregelung ausführen (Parameter 2305 AUTOTUNE START). Der Frequenzumrichter kann auch eine Selbstoptimierung des Drehzahlreglers durchführen.
Seite 123: Leistungsdaten Der Drehzahlregelung
Leistungsdaten der Drehzahlregelung Die folgende Tabelle enthält die typischen Leistungsdaten der Drehzahlregelung. Last Drehzahl- Ohne Mit Impulsgeber regelung Impulsgeber Statische 20% des Motor- 2% des Motor- Genauigkeit Nennschlupfes Nennschlupfes Dynamische < 1% s bei 100% < 1% s bei 100% t (s) Genauigkeit Momentsprung...
Seite 124: Skalarregelung
Skalarregelung Die Skalarregelung kann anstelle der Vektorregelung als Motorregelungsverfahren ausgewählt werden. Bei der Skalarregelung wird der Antrieb mit einem Frequenz- Sollwert geregelt. Bei den folgenden Spezialanwendungen empfiehlt sich die Einstellung der Skalarregelung: • Mehrmotorenantriebe: 1) Bei einer ungleichen Verteilung der Last zwischen den Motoren, 2) bei unterschiedlicher Größe der Motoren oder 3) bei Austausch des Motors nach der Motoridentifikation.
Seite 125: Externer Fehler
Einstellungen Parameter 3002 PANEL KOMM FEHL Externer Fehler Festlegung eines Digitaleingangs, der als Quelle für ein externes Fehlersignal (1 und 2) benutzt und überwacht wird. Einstellungen Parameter 3003 EXT FEHLER 1 und 3004 EXT FEHLER 2 Blockierschutz Der Frequenzumrichter schützt den Motor im Falle einer Blockierung. Die Überwa- chungsgrenzen (Frequenz, Zeit) und die Reaktion des Frequenzumrichters auf die Blockierbedingung des Motors (Warnmeldung / Fehlermeldung und Stop Frequen- zumrichter / keine Reaktion) können eingestellt werden.
Seite 126: Unterlastschutz
Hinweis: Es ist auch möglich, die Motortemperatur-Messfunktion zu verwenden. Siehe Abschnitt Messung der Motortemperatur über die Standard-E/A auf Seite 134. Unterlastschutz Der Wegfall der Motorbelastung kann auf eine Störung im Prozess hindeuten. Der Frequenzumrichter besitzt eine Unterlastfunktion zum Schutz der Maschinen und des Prozesses bei Auftreten eines schweren Fehlers.
Seite 127: Dc-Unterspannung
DC-Unterspannung Die Abschaltgrenze für DC-Unterspannung beträgt 162 V (für 200 V Frequenzumrichter) und 308 V (für 400 V Frequenzumrichter). Frequenzumrichter-Temperatur Der Frequenzumrichter überwacht die IGBT-Temperatur. Es gibt zwei Überwachungsgrenzwerte: Alarmgrenze und Fehler-Abschaltgrenze. Kurzschluss Wenn ein Kurzschluss auftritt, läuft der Frequenzumrichter nicht an und es wird eine Fehlermeldung ausgegeben.
Seite 128: Überwachung
Überwachung Der Frequenzumrichter überwacht, ob bestimmte vom Benutzer wählbare Variablen innerhalb der benutzerdefinierten Grenzen liegen. Der Benutzer kann Grenzwerte für Drehzahl, Strom usw. festlegen. Der Überwachungsstatus kann über ein Relais oder einen Digitalausgang ausgegeben werden. Die Überwachungsfunktionen arbeiten mit einer Aktualisierungszeit von 2 ms. Einstellungen Parametergruppe 32 ÜBERWACHUNG...
Seite 129: Pid-Regelung
(40 PROZESS PID 1, 41 PROZESS 2). Die Auswahl zwischen Parametersatz 1 und 2 wird durch Parametereinstellung getroffen. In den meisten Fällen, wenn nur ein Messwertgebersignal an den ACS350 ange- schlossen ist wird nur Parametersatz 1 benötigt. Typischerweise werden zwei unter- schiedliche Parametersätze verwendet, wenn sich die Belastung des Motors von...
Seite 130: Blockschaltbilder
Drehzahl einer Druckerhöhungspumpe auf Basis des gemessenen Drucks und des eingestellten Drucksollwerts. Beispiel: Blockschaltbild der PID-Regelung Druckerhöhungspumpe %Sollw A C S 6 0 0 ACS350 40.01 Schalter 40.02 Frequenz- A C T P A R . U N C...
Seite 131 In der folgenden Abbildung wird das Blockschaltbild der Drehzahl-/Skalarregelung für Prozessregler PID1 dargestellt. Programmbeschreibung...
Seite 132: Einstellungen
Einstellungen Parameter Zusätzliche Informationen 1101 Auswahl des Sollwerttyps für die lokale Steuerung 1102 Auswahl EXT1/2 1106 Aktivierung PID1 1107 SOLLW2 Minimum-Grenzwert 1501 PID2-Ausgang (externer Regler) Anschluss an AO 9902 Auswahl des Makros PID-Regelung Gruppe 40 PROZESS PID Einstellungen PID1 1...41 PROZESS PID 2 Gruppe 42 EXT / TRIMM PID Einstellungen PID2...
Seite 133: Beispiel
Beispiel Das Ablaufdiagramm veranschaulicht die Schlaf-Funktion. Motordrehzahl = Schlaf-Verzögerung, Parameter 4024 = Aufwach-Verzögerung, Parameter 4026 t<t Schlafpegel Par. 4023 Text auf dem Display SCHLAFMODUS START STOP Istwert Aufwach-Abweichung Par. 4025 Schlaf-Funktion für eine Druckerhöhungspumpe mit PID-Regelung (wenn Parameter 4022 auf INTERN eingestellt ist): Der Wasserverbrauch sinkt während der Nacht. Folglich senkt der PID-Prozessregler die Motordrehzahl.
Seite 134: Messung Der Motortemperatur Über Die Standard-E/A
Messung der Motortemperatur über die Standard-E/A In diesem Abschnitt wird die Messung der Temperatur eines Motors bei Verwendung der E/A-Anschlüsse des Fequenzumrichters als Anschluss-Schnittstelle beschrieben. Die Motortemperatur kann mit PT100- oder PTC-Messfühlern erfolgen, die an Analogeingänge und -ausgänge angeschlossen werden. Ein Sensor Drei Sensoren Motor...
Seite 135: Einstellungen
Es ist ebenfalls möglich, die Motortemperatur durch den Anschluss eines PTC- Sensors und eines Thermistorrelais zwischen der +24 VDC Spannungsversorgung des Frequenzumrichters und einem Digitaleingang zu messen. In der Abbildung sind Anschlüsse für Drehrichtungswechsel dargestellt. Par. 3501 = THERM(0) oder THERM(1) Thermistor- Relais DI1...5...
Seite 136: Steuerung Einer Mechanischen Bremse
Steuerung einer mechanischen Bremse Die mechanische Bremse hat die Aufgabe, den Motor und die Arbeitsmaschinen bei Drehzahl Null zu halten, wenn der Antrieb anhält oder nicht mit Spannung versorgt wird. Beispiel Die folgende Abbildung zeigt ein Anwendungsbeispiel der Bremssteuerung. WARNUNG! Stellen Sie sicher, dass die Anlage, in die der Frequenzumrichter mit Bremssteuerungsfunktion integriert ist, den Unfallverhütungsvorschriften entspricht.
Seite 137: Bremssteuerung In Zeitlicher Abfolge
Bremssteuerung in zeitlicher Abfolge Das folgende Ablaufdiagramm veranschaulicht die Bremssteuerungsfunktion. Siehe auch Abschnitt Statusänderungen bei der Bremssteuerung auf Seite 138. Start-Befehl Externer Drehzahl- Sollwert Wechselrichter in Betrieb Motor magnetisiert Befehl zum Lösen der Bremse (RO/DO) Interner Drehzahl- Sollwert ( Motor-Istdrehzahl) / Moment Ausgang Bremse öffnen Strom/Moment (4302)
Seite 138: Statusänderungen Bei Der Bremssteuerung
Statusänderungen bei der Bremssteuerung Von jedem Zustand (ansteigende Flanke) KEINE MODULATION 0/0/1 ÖFFNEN 1/1/0 BREMSE LÖSEN RFG 1/1/0 EINGANG RFG = Rampenfunktions- generator im Drehzahl- regelkreis RFG-EINGANG 1/1/1 AUF NULL (Sollwertverarbeitung). SCHLIESSEN 0/1/1 BREMSE Status (Symbol X/Y/Z - NN: Statusname - X/Y/Z: Status-Ausgänge/Funktionen X = 1 Bremse lösen.
Seite 139: Jogging
Jogging Die Jogging-Funktion wird typischerweise für die Steuerung von zyklischen Maschi- nen-Bewegungen verwendet. Ein Knopfdruck steuert den gesamten Antriebszyklus: Beim Einschalten startet der Antrieb und beschleunigt mit einer voreingestellten Rampe auf eine festgelegte Drehzahl. Beim Abschalten verzögert der Antrieb ent- sprechend der Voreinstellung auf Null.
Seite 140: Einstellungen
Hinweis: Jogging ist nicht möglich, wenn der Start-Befehl des Frequenzumrichters gegeben ist. Hinweis: Die Jogging-Drehzahl hat Vorrang vor der Konstantdrehzahl. Hinweis: Stop beim Joggingbetrieb erfolgt immer rampengeführt, auch wenn Parameter 2102 STOP FUNKTION auf AUSTRUDELN eingestellt ist. Hinweis: Die Rampenformzeit ist während des Joggingbetriebs auf Null gesetzt (d.h.
Seite 141: Timer-Funktionen
Timer-Funktionen Verschiedene Funktionen des Frequenzumrichters können mit Timern gesteuert werden, z.B. Start/Stop und Steuerung über EXT1/EXT2. Der Frequenzumrichter bietet • vier Start- und Stoppzeiten (STARTZEIT 1...4, STOPZEIT 1...4) • vier Start- und Stopptage (STARTTAG 1...4, STOPTAG 1...4) • vier Timer für die Zusammenfassung der Zeitperioden 1...4 (TIMER 1...4) •...
Seite 142: Einstellungen
Beispiel Die Klimaanlage läuft an Wochentagen von 8:00 bis 15:30 (8 a.m bis 3:30 p.m) und an Sonntagen von 12:00 bis 15:00 (12 bis 3 p.m). Durch Drücken des Schalters für die Erweiterung der Einschaltzeit läuft die Klimaanlage eine Stunde länger. Parameter Einstellung 3602...
Seite 143: Timer / Zeitglied
Timer / Zeitglied Start und Stop des Frequenzumrichters kann mit Timer-Funktionen gesteuert werden. Einstellungen Parameter Zusätzliche Informationen 1001, 1002 Start/Stop Signalquellen 19 ZEITGLIED & ZÄHLER Timer für Start und Stop Diagnosen Istwert Zusätzliche Informationen 0165 Timer-Wert/Einstellung für Start/Stop-Steuerung Zähler Start und Stop des Frequenzumrichters kann mit der Zähler-Funktion gesteuert wer- den.
Seite 144: Sequenz-Programmierung
Traversen-Anwendungen eingesetzt werden. Die Programmierung kann mit der Steuertafel oder mit einem PC-Tool erfolgen. Der ACS350 wird vom DriveWindow Light PC-Tool, Version 2.50 (oder höher) unterstützt, das ein grafisches Tool für die Sequenz-Programmierung beinhaltet. Hinweis: Standardmäßig können alle Parameter der Sequenz-Programmierung auch geändert werden, während das Sequenz-Programm ausgeführt wird.
Seite 145: Einstellungen
Einstellungen Parameter Zusätzliche Informationen 1001/1002 Start-, Stop- und Drehrichtungsbefehle für EXT1/EXT2 1102 EXT1/EXT2 Auswahl 1106 Signalquelle für SOLLW2 1201 Deaktivierung der Konstantdrehzahl. Die Konstantdrehzahl hat immer Vorrang vor dem Sollwert der Sequenz-Programmierung. 1401 Ausgabe des Sequenz-Programms über RO 1501 Ausgabe des Sequenz-Programms über AO 1601 Aktivieren/Deaktivieren der Freigabe 1805...
Seite 146 Im Statusdiagramm werden die Schrittwechsel der Sequenzprogrammierung dargestellt. Sequenzprogrammierung 0167 Bit 0 = 1 FREIGABE SCHRITT 1 0168 = 1 (Schritt 1) (Par. 8420...8424) Gehe zu Schritt N (Par. 8426, 8427)* Gehe zu Schritt 2 (Par. 8425)* SCHRITT 2 0168 = 2 (Schritt 2) Schritt N (Par.
Seite 147: Beispiel 1
Beispiel 1 50 Hz 0 Hz -50 Hz Schrittwechsel Trigger Seq.-Start Das Sequenz-Programm wird über Digitaleingang DI1 aktiviert. ST1: Der Antrieb wird mit Drehrichtung rückwärts mit Sollwert -50 Hz und 10 s Rampenzeit gestartet. Schritt 1 ist für 40 s aktiv. ST2: Der Antrieb wird auf 20 Hz mit 60 s Rampenzeit beschleunigt.
Seite 148: Beispiel 2
Zusätzliche Informationen Par. Einstellung Par. Einstellung Par. Einstellung Par. Einstellung 8426 ST1 TRIG ZU KEINE 8436 KEINE 8446 KEINE 8456 ÄNDER ST N AUSW AUSW AUSW VERZÖG Schrittwechsel Trigger 8427 ST1 AUSW N 8437 - 8447 - 8457 3 Beispiel 2 Traversenregelung mit 30 Sequenzen.
Seite 149 erreicht ist. Der Zykluszählerwert wird um 1 erhöht. Wenn der Zykluszähler abgelaufen ist, erfolgt ein Wechsel zu Schritt 7 (Zyklus/Sequenz komplett). ST6: Antriebssollwert und Rampenzeiten sind die gleichen, wie in Schritt 2. Der Antriebsstatus wechselt sofort zu Schritt 2 (Verzögerungszeit 0 s). ST7 (Zyklus/Sequenz komplett): Der Antrieb wird mit Rampenpaar 1 gestoppt.
Seite 150 Parameter Einstellung Zusätzliche Informationen 8404 SEQ PROG RESET DI1(INV) Rücksetzung des Sequenz-Programms 8406 SEQ LOGIKWERT 1 Logikwert 1 8407 SEQ LOGIKOPER 1 Wechsel zwischen Logikwert 1 und 2 8408 SEQ LOGIKWERT 2 Logikwert 2 8415 ZYKL ZÄHL STATUS ST5 ZUM NÄCH Aktivierung des Zykluszählers, d.h.
Seite 151 Zusätzliche Information Par. Einstellung Par. Einstellung Par. Einstellung Par. Einstellung 8465 ST5 TRIG SOLLW- 8475 KEINE 8485 KEINE 8495 LOGIK- ZU ST6 BEREICH AUSW AUSW WERT 8466 ST5 TRIG ÜBERW1 8476 ÄNDER 8486 LOGIK- 8496 KEINE Schrittwechsel-Trigger ZU ST N ÜBER VERZÖG WERT...
Seite 152 Programmbeschreibung...
Seite 153: Istwertsignale Und Parameter
Istwertsignale und Parameter Inhalt dieses Kapitels In diesem Kapitel werden die Istwertsignale und Parameter beschrieben und die Feldbus-äquivalenten Werte für jedes/jeden Signal/Parameter angegeben. Begriffe und Abkürzungen Begriff Definition Istwertsignal Gemessenes oder vom Frequenzumrichter berechnetes Signal. Kann vom Benutzer überwacht werden. Keine Benutzer-Einstellung möglich. Die Gruppen 01...04 enthalten Istwertsignale.
Seite 154: Standardwerte Bei Verschiedenen Makros
Standardwerte bei verschiedenen Makros Wenn das Applikationsmakro gewechselt wird (9902 APPLIK MAKRO), aktualisiert das Anwendungsprogramm die Parameterwerte auf ihre Standardeinstellung. Die folgende Tabelle enthält die Standardeinstellwerte für verschiedene Makros. Bei den anderen Parametern gelten bei allen Makros die Standard-Einstellungen. Siehe folgende Parameterliste. Index Name/Auswahl 3-DRAHT DREHR...
Seite 155: Istwertsignale
Istwertsignale Istwertsignale Name/Wert Beschreibung FbEq 01 BETRIEBSDATEN Basissignale für die Überwachung des Frequenzumrichters (werden nur gelesen) 0101 DREHZ & RICHTG Berechnete Motordrehzahl in Upm. Ein negativer Wert zeigt Drehrichtung 1 = 1 Upm rückwärts an. 0102 DREHZAHL Berechnete Motordrehzahl in Upm. 1 = 1 Upm 0103 AUSGANGSFREQ...
Seite 156 1 = 1 Tag Zähler kann nicht zurückgesetzt werden. 0144 BETRIEBSZEIT LO Zeigt die Gesamtbetriebszeit des ACS350 in 2-Sekunden-Impulsen an (30 Impulse = 60 Sekunden). Der Zähler kann nicht zurückgesetzt werden. 0145 MOTOR TEMP Gemessener Motortemperatur. Die Einheit ist abhängig vom Sensortyp, der...
Seite 157: 03 Istwertsignale
Istwertsignale Name/Wert Beschreibung FbEq 0168 SEQ PROG STATUS Status des aktiven Sequenz-Programms. 1...8 = Schritt 1...8. 1 = 1 0169 SEQ PROG TIMER Aktueller Status des Zeit-Zählers des Sequenz-Programms 0170 SEQ PROG AO Analogausgangswerte des Sequenz-Programms. Siehe Parameter 8423 1 = 0,1% WERT AUSG AUSW.
Seite 158 Istwertsignale Name/Wert Beschreibung FbEq Bit 6 = I.GEBER FEHL Bit 7 = ÜBERDREHZAHL Bit 8 = Reserviert Bit 9 = ACS ID FEHLER Bit 10 = CONFIG FILE Bit 11 = SERIAL 1 ERR Bit 12 = EFB CON FILE. Konfigurationsdatei Lesefehler. Bit 13 = FORCE TRIP Bit 14 = MOTORPHASE Bit 15 = OUTP WIRING...
Seite 159: 04 Fehlerspeicher
Istwertsignale Name/Wert Beschreibung FbEq Bit 0 = Reserviert Bit 1 = PID SCHLAF Bit 2 = ID-LAUF Bit 3 = Reserviert Bit 4 = START FREIGABE 1 FEHLT Bit 5 = START FREIGABE 2 FEHLT Bit 6 = NOTHALT Bit 7 = I.GEBER FEHL Bit 8 = ERSTER START Bit 9 = Eingangsphasenausfall Bit 10...15 = Reserviert...
Seite 160: Parameterliste - Kurzdarstellung
Parameterliste – Kurzdarstellung Parameterliste – Kurzdarstellung Index Name/Auswahl Beschreibung Standard Benutzer START/STOP/DREHR Externe Quellen für Start, Stop und Drehrichtungswechsel 1001 EXT1 BEFEHLE Einstellung von Anschlüssen und Quellen für die Start-, Stop- DI1,2 und Drehrichtungsbefehle für den externen Steuerplatz 1 (EXT1). 1002 EXT2 BEFEHLE Einstellung von Anschlüssen und Quellen für die Start-, Stop-...
Seite 161 Parameterliste – Kurzdarstellung Index Name/Auswahl Beschreibung Benutzer Standard RELAISAUSGÄNGE Statusinformationen über den Relaisausgang und Relais- Betriebsverzögerungen 1401 RELAISAUSG 1 Auswahl eines Antriebsstatus, der über den Relaisausgang RO FEHLER(-1) angezeigt werden soll. 1404 RO 1 EIN VERZ Einstellung der Einschaltverzögerung für den Relaisausg. RO. 1405 RO 1 AUS VERZ Einstellung der Abschaltverzögerung für Relaisausgang RO.
Seite 162 Parameterliste – Kurzdarstellung Index Name/Auswahl Beschreibung Benutzer Standard 1813 FILTER FO Einstellung der Filterzeitkonstante für Frequenz-Ausgang FO. ZEITGLIED & ZÄHLER Zeitglied und Zähler für die Start- und Stop-Steuerung 1901 ZEITGL VERZÖG Einstellung der Verzögerungszeit für den Timer. 1902 ZEITGL START Einstellung der Quelle für das Timer-Startsignal.
Seite 163 Parameterliste – Kurzdarstellung Index Name/Auswahl Beschreibung Benutzer Standard 2112 NULLDREHZ VERZÖG Einstellung der Verzögerungszeit für die Nulldrehzahl- Verzögerungsfunktion. RAMPEN Beschleunigungs- und Verzögerungszeiten 2201 BE/VERZ 1/2 AUSW Einstellung der Signalquelle, von der der Frequenzumrichter das Signal zur Auswahl zwischen den beiden Rampenpaaren Beschl./Verzögerung 1 und 2 liest.
Seite 164 UMDREHUNG AKT Einstellung des aktuellen Werts für den Motor- Umdrehungszähler. 2905 MOT BETR Z. TRG Einstellung des Meldepunkts für den Betriebszeit-Zähler des ACS350. 2906 MOT BETR Z. AKT Einstellung des aktuellen Werts für den Betriebszeit-Zähler des ACS350. 2907 ANW MWh TRIG Einstellung des Meldepunkts für den Stromverbrauchszähler.
Seite 165 Parameterliste – Kurzdarstellung Index Name/Auswahl Beschreibung Benutzer Standard 3010 BLOCKIER FUNKT Einstellung des Verhaltens des Frequenzumrichters, wenn die KEINE AUSW Bedingungen des Blockierschutzes erfüllt sind. 3011 BLOCK FREQ. Einstellung des Frequenz-Grenzwerts für die Blockierfunktion. 3012 BLOCKIER ZEIT Einstellung des Zeitwerts für die Blockierfunktion. 3013 UNTERLAST FUNKT Einstellung der Reaktion des Frequenzumrichters bei Unterlast.
Seite 166 Parameterliste – Kurzdarstellung Index Name/Auswahl Beschreibung Benutzer Standard 3206 ÜBERW 2 GRNZ OB Einstellung des oberen Grenzwerts für das zweite überwachte Signal gemäß Einstellung von Parameter 3204 ÜBERW 2 PARAM. 3207 ÜBERW 3 PARAM Einstellungen für das dritte überwachte Signal. 3208 ÜBERW3 GRNZ UNT Einstellung des unteren Grenzwerts für das zweite überwachte...
Seite 167 Parameterliste – Kurzdarstellung Index Name/Auswahl Beschreibung Benutzer Standard 3419 ANZEIGE3 EINHEIT Einstellung des Anzeigeformats des mit Par. 3415 PROZESSWERT 3 ausgewählten Signals. 3420 ANZEIGE3 MIN Einstellung des Minimalwerts für die Signalanzeige des mit Parameter 3415 PROZESSWERT 3 ausgewählten Werts. 3421 ANZEIGE3 MAX Einstellung des Maximalwerts für die Signalanzeige des mit Parameter...
Seite 168 Parameterliste – Kurzdarstellung Index Name/Auswahl Beschreibung Benutzer Standard 4009 100% WERT Legt zusammen mit Parameter 4008 0 % WERT die Skalierung der Istwerte des PID-Reglers fest. 4010 SOLLWERT AUSW Auswahl der Signalquelle für den Sollwert des Prozess-PID- Reglers. 4011 INT.SOLLWERT Einstellung eines konstanten Werts als Prozess-PID-Regler- Sollwert, wenn Parameter 4010...
Seite 169 Parameterliste – Kurzdarstellung Index Name/Auswahl Beschreibung Benutzer Standard 4122 SCHLAF AUSWAHL Siehe Parameter 4022 SCHLAF AUSWAHL. 4123 PID SCHLAF PEG Siehe Parameter 4023 PID SCHLAF PEG. 4124 PID SCHLAF WART Siehe Parameter 4024 PID SCHLAF WART. 4125 AUFWACHPEGEL Siehe Parameter 4025 AUFWACHPEGEL.
Seite 170 Einstellung eines Istwerts für das Modbus-Register 40012. 5318 EFB PAR 18 Reserviert 5319 EFB PAR 19 ABB Drive Profil-Steuerwort (ABB DRV LIM oder ABB DRV 0x0000 FULL). Nur-lese-Kopie des Feldbus Steuerworts. 5320 EFB PAR 20 ABB Drive Profil-Statuswort (ABB DRV LIM oder ABB DRV 0x0000 FULL).
Seite 171 Parameterliste – Kurzdarstellung Index Name/Auswahl Beschreibung Benutzer Standard FBA DAT EING Datenübertragung vom Frequenzumrichter zum Feldbus- Controller über einen Feldbusadapter. 5401 FBA DAT EING 1 Auswahl der Daten, die vom Frequenzumrichter zum Feldbus- Controller übertragen werden sollen. 5402 FBA DAT EING 2 Siehe 5401 FBA DAT EING 1.
Seite 172 KEINE AUSW Schnittstelle. DATEN Sprachauswahl. Eingabe der Motor-Daten. 9901 SPRACHE Wählt die Anzeigesprache. ENGLISH 9902 APPLIK MAKRO Einstellung des Applikationsmakros. ABB STANDARD 9904 MOTOR Auswahl der Motorregelungsart. SCALAR REGELMODUS 9905 MOTOR NENNSPG Einstellung der Motor-Nennspannung. 230, 400 oder 9906 MOTOR NENNSTROM Einstellung des Motor-Nennstroms.
Seite 173: Parameter - Vollständige Beschreibungen
Parameter – Vollständige Beschreibungen Parameter – Vollständige Beschreibungen Index Name/Auswahl Beschreibung Def, FbEq 10 START/STOP/ Einstellung der externen Quellen für Start, Stop und Drehrichtungswechsel DREHR 1001 EXT1 BEFEHLE Einstellung von Anschlüssen und Quellen für die Start-, Stop- und DI1,2 Drehrichtungsbefehle für den externen Steuerplatz 1 (EXT1). KEINE AUSW Keine externe Quelle für Start-, Stop- und Drehrichtungsbefehle Start und STOP über Digitaleingang DI1.
Seite 174 Parameter – Vollständige Beschreibungen Index Name/Auswahl Beschreibung Def, FbEq ZEIT FUNKT 2 Siehe Einstellungen ZEIT FUNKT 1. ZEIT FUNKT 3 Siehe Einstellungen ZEIT FUNKT 1. ZEIT FUNKT 4 Siehe Einstellungen ZEIT FUNKT 1. Start und Stop über Digitaleingang DI5. 0 = Stop, 1 = Start. Drehrichtung gemäß...
Seite 175: Sollwert Auswahl
KOMM Einstellung der Feldbus-Schnittstelle als Signalquelle für EXT1/EXT2, d.h. Steuerwort 0301 FB CMD WORT 1 Bit 5 (beim ABB Drives Profil 5319 PAR 19 Bit 11). Das Steuerwort wird vom Feldbus-Controller über den Feldbusadapter oder den integrierten Feldbus (Modbus) zum Frequenzumrichter gesendet.
Seite 176: Istwertsignale Und Parameter
Parameter – Vollständige Beschreibungen Index Name/Auswahl Beschreibung Def, FbEq AI1/JOYST Analogeingang AI1 als Joystick. Der Minimalwert des Eingangssignals treibt den Motor mit dem maximalen Sollwert in Drehrichtung rückwärts, der Maximalwert mit dem maximalen Sollwert in Drehrichtung vorwärts. Minimal- und Maximal-Sollwerte werden mit den Parametern 1104 EXT SOLLW.
Seite 177 Parameter – Vollständige Beschreibungen Index Name/Auswahl Beschreibung Def, FbEq DI3U,4D (NC) Digitaleingang 3: Sollwert-Erhöhung. Digitaleingang DI4: Sollwert- Verminderung. Das Programm speichert den aktiven Drehzahl-Sollwert (nicht durch einen Stoppbefehl zurückgesetzt). Der Sollwert wird nicht gespeichert, wenn die Steuerquelle geändert wird (von EXT1 auf EXT2, von EXT2 auf EXT1 oder von LOC auf REM).
Seite 178: Festdrehzahlen
Parameter – Vollständige Beschreibungen Index Name/Auswahl Beschreibung Def, FbEq 1106 AUSW.EXT SOLLW 2 Dieser Parameter wählt die Signalquelle für den externen Sollwert SOLLW 2 aus. TASTATUR Siehe Parameter 1103 AUSW.EXT SOLLW 1. Siehe Parameter 1103 AUSW.EXT SOLLW 1. Siehe Parameter 1103 AUSW.EXT SOLLW 1.
Seite 179 Parameter – Vollständige Beschreibungen Index Name/Auswahl Beschreibung Def, FbEq Einstellung der Drehzahl mit Parameter 1202 FESTDREHZ 1 wird aktiviert über Digitaleingang DI2. 1 = aktiviert, 0 = nicht aktiviert. Einstellung der Drehzahl mit Parameter 1202 FESTDREHZ 1 wird aktiviert über Digitaleingang DI3. 1 = aktiviert, 0 = nicht aktiviert. Einstellung der Drehzahl mit Parameter 1202 FESTDREHZ 1 wird aktiviert...
Seite 180 Parameter – Vollständige Beschreibungen Index Name/Auswahl Beschreibung Def, FbEq DI5(INV) Drehzahl-Einstellung mit Parameter 1202 FESTDREHZ 1 wird aktiviert über Digitaleingang DI5. 0=aktiviert, 1 = nicht aktiviert. DI1,2 (INV) Konstantdrehzahl-Auswahl über invertierte Digitaleingänge DI1 und DI2. 1 = DI aktiviert, 0=DI nicht aktiviert. DI1 DI2 Betrieb 1 Keine Konstantdrehzahl 1 Drehzahl-Einstellung mit Parameter...
Seite 181: 13 Analogeingänge
Parameter – Vollständige Beschreibungen Index Name/Auswahl Beschreibung Def, FbEq 1208 FESTDREHZ 7 Einstellung von Konstantdrehzahl (oder FU-Ausgangsfrequenz) 7. Die Eur: 50 / US: Konstantdrehzahl 7 wird als Jogging-Drehzahl (siehe Abschnitt Jogging Seite 139) oder bei Fehlerfunktionen (3001 AI<MIN FUNKTION und 3002 PANEL KOMM FEHL) verwendet.
Seite 182: 14 Relaisausgänge
Parameter – Vollständige Beschreibungen Index Name/Auswahl Beschreibung Def, FbEq 1302 MAXIMUM AI1 Legt den maximalen %-Wert fest, der dem maximalen mA/(V)-Signal für Analogeingang AI1 entspricht. Bei Verwendung als Sollwert, entspricht der Wert der Sollwert-Maximum- Einstellung. 0...20 mA 0...100% 4...20 mA 20...100% -10...10 mA -50...50%...
Seite 183 Parameter – Vollständige Beschreibungen Index Name/Auswahl Beschreibung Def, FbEq GESTARTET Der Frequenzumrichter hat den Startbefehl empfangen. Das Relais ist aktiviert, auch wenn das Freigabesignal aus ist. Das Relais wird deaktiviert, wenn der Frequenzumrichter einen Stoppbefehl empfängt oder ein Fehler auftritt. ÜBERW1 ÜBER Status der überwachten Parameter 3201...3203.
Seite 184 Parameter – Vollständige Beschreibungen Index Name/Auswahl Beschreibung Def, FbEq KOMM Feldbus Steuersignal 0134 KOMM RO WORT. 0 = Ausgang deaktiviert, 1 = Ausgang aktiviert 0134 Wert Binär 000000 000001 000010 000011 KOMM(-1) Feldbus Steuersignal 0134 KOMM RO WORT. 0 = Ausgang deaktiviert, 1 = Ausgang aktiviert 0134 Wert Binär...
Seite 185: Analogausgänge
Parameter – Vollständige Beschreibungen Index Name/Auswahl Beschreibung Def, FbEq Auswahl der Istwertsignale als Inhalt des Analogausgangs und die weitere Ausgagssignalverarbeitung ANALOGAUSGÄNGE 1501 ANALOGAUSGANG 1 Zuordnung eines Antriebssignals zu Analogausgang AO. x…x Parameter-Index in Gruppe BETRIEBSDATEN. Zum Beispiel 102 = 0102 DREHZAHL.
Seite 186 KOMM Einstellung der Feldbus-Schnittstelle als Signalquelle für das invertierte Freigabesignal, d.h. Steuerwort 0301 FB CMD WORT 1 Bit 6 (beim ABB Drives Profil 5319 EFB PAR 19 Bit 3). Das Steuerwort wird vom Feldbus- Controller über den Feldbusadapter oder den integrierten Feldbus (Modbus) zum Frequenzumrichter gesendet.
Seite 187 Einstellung der Feldbus-Schnittstelle als Signalquelle für das Reset-Signal, d.h. Steuerwort 0301 FB CMD WORT 1 Bit 4 (beim ABB Drives Profil 5319 EFB PAR 19 Bit 7). Das Steuerwort wird vom Feldbus-Controller über den Feldbusadapter oder den integrierten Feldbus (Modbus) zum Frequenzumrichter gesendet.
Seite 188 Parameter – Vollständige Beschreibungen Index Name/Auswahl Beschreibung Def, FbEq DI1(INV) Benutzer-Parametersatz-Steuerung mit dem invertierten Digitaleingang DI1. Fallende Flanke des invertierten Digitaleingangs DI1: Benutzer- Parametersatz 2 wird geladen und verwendet. Steigende Flanke von Digitaleingang DI1: Benutzer-Parametersatz 1 wird geladen und verwendet. DI2(INV) Siehe Einstellung DI1(INV).
Seite 189 Parameter – Vollständige Beschreibungen Index Name/Auswahl Beschreibung Def, FbEq 1607 PARAM SPEICHERN Sicherung der aktuellen Parameterwerte im Permanentspeicher. FERTIG Hinweis: Ein neuer Parameterwert eines Standard-Makros wird automatisch gespeichert, wenn die Einstellung mit der Steuertafel erfolgt, nicht aber bei Änderung über einen Feldbus-Anschluss. FERTIG Speicherung abgeschlossen SPEICHERT...
Seite 190: Freq Ein& Tran Aus
Parameter – Vollständige Beschreibungen Index Name/Auswahl Beschreibung Def, FbEq KOMM Einstellung der Feldbus-Schnittstelle als Signalquelle für das invertierte Startfreigabe-Signal (Startsperre), d.h. Steuerwort 0302 FB CMD WORT 2 Bit 18 (Bit 19 für Startfreigabe 2). Das Steuerwort wird vom Feldbus-Controller über den Feldbusadapter oder den integrierten Feldbus (Modbus) zum Frequenzumrichter gesendet.
Seite 191: Zeitglied & Zähler
Parameter – Vollständige Beschreibungen Index Name/Auswahl Beschreibung Def, FbEq 1804 TO MODUS Einstellung des Betriebsmodus für den Transistor-Ausgang TO. Siehe DIGITAL Abschnitt Transistor-Ausgang auf Seite 114. DIGITAL Der Transistor-Ausgang wird als Digitalausgang DO verwendet. FREQUENZ Der Transistor-Ausgang wird als ein Frequenz-Ausgang FO verwendet. 1805 DO SIGNAL Auswahl eines Antriebsstatus zur Übertragung über Digitalausgang DO.
Seite 192 Parameter – Vollständige Beschreibungen Index Name/Auswahl Beschreibung Def, FbEq DI1 (INV) Timer-Start über den invertierten Digitaleingang DI1. Timer-Start über eine fallende Flanke von Digitaleingang DI1. Hinweis: Der Timer-Start ist nicht möglich, wenn Reset aktiviert ist (Parameter 1903 TIMER RESET). DI2 (INV) Siehe Auswahl DI1 (INV).
Seite 193 Parameter – Vollständige Beschreibungen Index Name/Auswahl Beschreibung Def, FbEq DI5 (INV) Siehe Auswahl DI1 (INV). DEAKTIVIERT Keine Zähler-Freigabe Zähler-Freigabesignal über Digitaleingang DI1. 1 = aktiviert, 0=deaktiviert. Siehe Einstellung DI1. Siehe Einstellung DI1. Siehe Einstellung DI1. Siehe Einstellung DI1. AKTIVIERT Zähler aktiviert 1905 ZÄHLER GRENZE Einstellungen für den Zählergrenzwert.
Seite 194 Parameter – Vollständige Beschreibungen Index Name/Auswahl Beschreibung Def, FbEq 1908 ZÄHL RESET WERT Einstellung des Zählerwerts nach einem Reset. 0…65535 Zählerwert 1 = 1 1909 ZÄHL DIVIDIERER Einstellung des Divisors für den Impuls-Zähler. 0…12 Impuls-Zähler Divisor N. Jedes 2 Bit wird gezählt. 1 = 1 1910 ZÄHLER RICHTUNG...
Seite 195: 20 Grenzen
Parameter – Vollständige Beschreibungen Index Name/Auswahl Beschreibung Def, FbEq 20 GRENZEN Grenzwerte für den Betrieb des Motors. Bei Vektorregelung werden Drehzahlwerte und bei Skalar-Regelung werden Frequenzwerte verwendet. Der Regelungsmodus wird mit Parameter 9904 MOTOR REGELMODUS eingestellt. 2001 MINIMAL DREHZAHL Einstellung der zulässigen Minimaldrehzahl. Eine positive (oder Null-) Minimaldrehzahl definiert zwei Bereiche, einen positiven und einen negativen.
Seite 196 Parameter – Vollständige Beschreibungen Index Name/Auswahl Beschreibung Def, FbEq 2007 MINIMUM FREQ Legt den Minimal-Grenzwert für die Ausgangsfrequenz des Antriebs fest. Ein positiver oder Null-Minimalfrequenzwert definiert zwei Bereiche, einen positiven und einen negativen. Ein negativer Minimalfrequenzwert definiert einen Drehzahlbereich. Hinweis: MINIMUM FREQ < MAXIMUM FREQ. 2007 Wert >...
Seite 197 REGLER auf DEAKTIVIERT abgeschaltet ist. EXTERN Externe Bremschopper Steuerung. Hinweis: Der Frequenzumrichter ist nur mit den Bremseinheiten ACS-BRK-X von ABB kompatibel. Hinweis: Stellen Sie sicher, dass die Bremseinheit installiert ist und die Überspannungsregelung durch Einstellung von Parameter 2005 ÜBERSP REGLER auf DEAKTIVIERT abgeschaltet ist.
Seite 198: 21 Start/Stop
Parameter – Vollständige Beschreibungen Index Name/Auswahl Beschreibung Def, FbEq 21 START/STOP Start- und Stop-Modus des Motors 2101 START FUNKTION Auswahl des Startverfahrens für den Motor. AUTOMATIK AUTOMATIK Der Frequenzumrichter startet den Motor sofort von Frequenz Null, wenn Parameter 9904 MOTOR REGELMODUS auf SKALAR eingestellt ist. Wenn ein fliegender Start (auf eine drehende Maschine) notwendig ist, stellen Sie die Auswahl FLIEG START ein.
Seite 199 DC MAGN ZEIT Einstellung der Vormagnetisierungszeit. Siehe Parameter 2101 START FUNKTION. Nach dem Startbefehl führt der ACS350 die Vormagnetisierung des Motors in der hier festgelegten Zeit durch. 0,00…10,00 s Magnetisierungszeit. Diesen Wert lang genug einstellen, damit die volle 1 = 0,01 s Motormagnetisierung erreicht wird.
Seite 200 Parameter – Vollständige Beschreibungen Index Name/Auswahl Beschreibung Def, FbEq DC-Haltung Funktion DC-Haltung aktiviert. DC-Haltung ist nicht möglich, wenn Parameter 9904 MOTOR REGELMODUS auf SCALAR eingestellt ist. Wenn sowohl der Sollwert als auch die Motordrehzahl unter den mit Parameter 2105 DC HALT DREHZAHL eingestellten Wert fallen, erzeugt der Frequenzumrichter keinen sinusförmigen Strom mehr und beginnt, DC in den Motor einzuspeisen.
Seite 201 Parameter – Vollständige Beschreibungen Index Name/Auswahl Beschreibung Def, FbEq 2109 NOTHALT AUSWAHL Einstellung der Quelle für den externen Nothalt-Befehl. KEINE AUSW Der Frequenzumrichter kann nicht wieder gestartet werden, bevor nicht der Nothalt-Befehl zurückgesetzt worden ist. Hinweis: Die Installation muss mit einer Not-Aus Einrichtung und anderen erforderlichen Sicherheitseinrichtungen ausgestattet sein.
Seite 202: 22 Rampen
Parameter – Vollständige Beschreibungen Index Name/Auswahl Beschreibung Def, FbEq 2112 NULLDREHZ Einstellung der Verzögerungszeit für die Nulldrehzahl-Verzögerungsfunktion. VERZÖG Die Funktion ist in Anwendungen nützlich, in denen ein stoßfreier und schneller Wiederanlauf wichtig ist. Während der Verzögerung kennt der Frequenzumrichter die genaue Rotorposition. Ohne Nulldrehzahl-Verzögerung Mit Nulldrehzahl-Verzögerung Drehzahl...
Seite 203 Parameter – Vollständige Beschreibungen Index Name/Auswahl Beschreibung Def, FbEq SEQ PROG Die Rampe des Sequenz-Programms wird mit Parameter 8422 ST 1 RAMPE eingestellt (oder 8432/.../8492) DI1(INV) Invertierter Digitaleingang DI. 0 = Rampenpaar 2, 1 = Rampenpaar 1. DI2(INV) Siehe Einstellung DI1(INV). DI3(INV) Siehe Einstellung DI1(INV).
Seite 204 Parameter – Vollständige Beschreibungen Index Name/Auswahl Beschreibung Def, FbEq 0,0…1000,0 s 0.00 s: Lineare Rampe. Geeignet bei gleichmäßiger Beschleunigung oder 1 = 0,1 s Verzögerung und für langsame Rampen. 0,01 … 1000,00 s: Rampenform S-Kurve. Die Rampenform S-Kurve ist für Aufzüge mit empfindlichen Lasten oder andere Anwendungen geeignet, bei denen sanfte Übergänge bei Drehzahländerungen erforderlich sind.
Seite 205: Drehzahlregelung
KOMM Feldbusschnittstelle als Signalquelle für die Nullsetzung des Rampeneingangs, d.h. Steuerwort 0301 FB CMD WORT 1 Bit 13 (beim ABB- Drives-Profil 5319 EFB PAR 19 Bit 6). Das Steuerwort wird vom Feldbus- Controller über den Feldbusadapter oder den integrierten Feldbus (Modbus) zum Frequenzumrichter gesendet.
Seite 206 Parameter – Vollständige Beschreibungen Index Name/Auswahl Beschreibung Def, FbEq 2302 INTEGRATIONSZEIT Einstellung der Integrationszeit für die Drehzahlregelung. Die Integrationszeit wird als die Geschwindigkeit definiert, mit der sich der Reglerausgang bei einem konstanten Fehlerwert ändert. Je kürzer die Integrationszeit ist, desto schneller wird die konstante Regelabweichung korrigiert.
Seite 207: Momenten-Regelung
Parameter – Vollständige Beschreibungen Index Name/Auswahl Beschreibung Def, FbEq 0.…10000 ms Zeit 1 = 1 ms 2304 BESCHLEUN. KOM. Einstellung der D - ZEIT für die Beschleunigungs-/(Verzögerungs-) Kompensation. Die während der Beschleunigung auftretende Massenträgheit wird durch Addieren eines D-Anteils des Sollwerts zum Drehzahlreglerausgang kompensiert.
Seite 208: Drehzahlausblend
Parameter – Vollständige Beschreibungen Index Name/Auswahl Beschreibung Def, FbEq Kritische Drehzahlbereiche, in denen wegen möglicher mechanischer Schwingungen der Antrieb nicht arbeiten darf. DREHZAHLAUSBLEND 2501 KRIT FREQ AUSW Schaltet die Drehzahlausblend-Funktion ein oder aus. Durch die Drehzahl- ausblend-Funktion werden bestimmte kritische Drehzahlbereiche vermieden. Beispiel: Ein Lüfter hat Schwingungen im Bereich von 18 bis 23 Hz und 46 bis 52 Hz.
Seite 209: Motor Steuerung
Parameter – Vollständige Beschreibungen Index Name/Auswahl Beschreibung Def, FbEq 26 MOTOR Variablen der Motorregelung STEUERUNG 2601 FLUßOPTI START Aktiviert/deaktiviert die Flussoptimierungsfunktion. Durch die Flussoptimierung (Änderung des Magnetflusses in Abhängigkeit von der tatsächlichen Last) werden der Gesamtenergieverbrauch und der Geräuschpegel des Motors reduziert, wenn der Antrieb normalerweise unterhalb der Nennlast arbeitet.
Seite 210 Parameter – Vollständige Beschreibungen Index Name/Auswahl Beschreibung Def, FbEq 2606 SCHALTFREQUENZ Einstellung der Schaltfrequenz des Frequenzumrichters. Höhere Schaltfrequenzen führen zu einem geringeren Geräuschpegel. Siehe auch Parameter 2607 SCHALT FREQ KONTR und Schaltfrequenz - Leistungsminderung auf Seite 309. 4 kHz Kann bei Skalar- und Vektorregelung verwendet werden. Der 1 = kHz Regelungsmodus wird mit Parameter 9904...
Seite 211: Wartung Trigger
Parameter – Vollständige Beschreibungen Index Name/Auswahl Beschreibung Def, FbEq 2609 GERÄUSCHOPTI- Aktivierung der Geräuschoptimierungsfunktion. Mit der Geräuschoptimierung NICHT wird das akustische Motorgeräusch anstelle des einen Tons der FREIG Schaltfrequenz über einen Frequenzbereich verteilt, was zu einer reduzierten Geräuschintensität führt. Die Zufallskomponente hat einen Durchschnittswert von 0 Hz und wird zu der mit Parameter 2606 SCHALTFREQUENZ...
Seite 212: Fehler Funktionen
Millionen Umdrehungen. Der Parameter wird durch Einstellung auf Null 1 = 1 zurückgesetzt. Mumdreh 2905 MOT BETR Z. TRG Einstellung des Meldepunkts für den Betriebszeit-Zähler des ACS350. Der Wert wird mit dem in Parameter 2906 MOT BETR Z. AKT eingestellten Wert verglichen. 0,0...6553,5 kh Zeit.
Seite 213 Parameter – Vollständige Beschreibungen Index Name/Auswahl Beschreibung Def, FbEq FESTDREHZ 7 Der Frequenzumrichter meldet den Alarm AI1/AI2 FEHLER und stellt die Drehzahl auf den mit Parameter 1208 FESTDREHZ 7 eingestellten Wert ein. Die Alarmgrenze wird eingestellt mit Parameter 3021/3022 AI1/AI2 FEHLER GRENZ.
Seite 214 Parameter – Vollständige Beschreibungen Index Name/Auswahl Beschreibung Def, FbEq 3005 MOT THERM Einstellung der Reaktion des Frequenzumrichters bei Erkennen einer FEHLER SCHUTZ Übertemperatur des Motors. KEINE AUSW Der Schutz ist nicht aktiviert. FEHLER Der Frequenzumrichter schaltet bei Fehler MOT ÜBERTEMP ab, wenn die Temperatur 110°C übersteigt, und der Motor läuft ungeregelt bis zum Stop aus.
Seite 215 Parameter – Vollständige Beschreibungen Index Name/Auswahl Beschreibung Def, FbEq 25.…150% Einstellung der zulässigen Dauer-Motorlast bei Drehzahl Null in Prozent des 1 = 1% Motor-Nennstroms. 3009 KNICKPUNKT FREQ Einstellung der Knickpunktfrequenz der Motorlastkurve mit den Parametern 3007 MOTORLASTKURVE und 3008 STILLSTANDSLAST. Beispiel: Überstrom-Auslösezeiten, wenn Parameter 3006…3008 auf die...
Seite 216 Parameter – Vollständige Beschreibungen Index Name/Auswahl Beschreibung Def, FbEq 0,5…50,0 Hz Frequenz 1 = 0,1 Hz 3012 BLOCKIER ZEIT Einstellung des Zeitwerts für die Blockierfunktion. Siehe Parameter 3010 BLOCKIER FUNKT. 10…400 s Zeit 1 = 1 s 3013 UNTERLAST FUNKT Einstellung der Reaktion des Frequenzumrichters bei Unterlast.
Seite 217 Parameter – Vollständige Beschreibungen Index Name/Auswahl Beschreibung Def, FbEq LIMIT/ALARM Der Ausgangsstrom wird begrenzt und der Alarm Eingangsphasenausfall wird ausgegeben, wenn die DC-Spannungsschwankung 14% der DC- Nennspannung übersteigt. Zwischen der Aktivierung des Alarms und der Begrenzung des Ausgangsstroms besteht eine Verzögerung von 10 s. Die Strombegrenzung besteht, bis die Schwankungen unter die Mindestgrenze von 0,3 ·...
Seite 218: Autom.rücksetzen
Parameter – Vollständige Beschreibungen Index Name/Auswahl Beschreibung Def, FbEq 3023 ANSCHLUSSFEHLER Einstellung der Reaktion des Frequenzumrichter bei Erkennen von FREIGEGEB Verdrahtungsfehlern bei Netz- und Motorkabel-Anschluss (d.h. die Netzkabel sind an den Motoranschluss des Frequenzumrichters angeschlossen). Hinweis: Es wird nicht empfohlen, diese Parametereinstellung bei Normalbetrieb zu ändern.
Seite 219 Parameter – Vollständige Beschreibungen Index Name/Auswahl Beschreibung Def, FbEq NICHT FREIG Nicht aktiviert FREIGEGEB Aktiviert 3107 AUT QUIT AI<MIN Aktiviert/deaktiviert das automatische Rücksetzen des Fehlers AI<MIN NICHT (Analogeingangssignal unter der zulässigen Mindestgrenze). Automatisches FREIG Rücksetzen des Fehlers nach der Warte Zeit gemäß Par. 3103 WARTE ZEIT.
Seite 220: Überwachung
Parameter – Vollständige Beschreibungen Index Name/Auswahl Beschreibung Def, FbEq 32 ÜBERWACHUNG Signal Überwachung. Überwachungsstatus kann mit Relais oder Transistor- Ausgang überwacht werden. Siehe Parameter Gruppen RELAISAUSGÄNGE 18 FREQ EIN& TRAN AUS. 3201 ÜBERW 1 PARAM Erstes überwachten Signals. Einstellung der Überwachungsgrenzwerte mit 3202 ÜBERW1 GRNZ UNT und 3203...
Seite 221: 33 Information
Anzeige der Version des Anwendungsprogramms. VERSION 0.0000…FFFF (hex) Zum Beispiel 241A 3302 LP VERSION Anzeige der Version des geladenen Programms. typabhängig 0x2001…0x20FF 0x2001 = ACS350-0x (Eur GMD) (hex) 3303 TEST DATUM Anzeige des Test-Datums. 00.00 Datum im Format YY.WW (Jahr, Woche) 3304 FREQUMR DATEN Anzeige der Strom- und Spannungsnenndaten des Frequenzumrichters.
Seite 222: Anz Prozesswerte
Parameter – Vollständige Beschreibungen Index Name/Auswahl Beschreibung Def, FbEq 0x0000…0xFFFF Wert im Format XXXY: (hex) XXX = Nennstrom des Frequenzumrichters in Ampere. Ein “A” steht für einen Dezimalpunkt. Ist zum Beispiel xxx = 8A8, beträgt der Nennstrom 8,8 A. Y = Nennspannung des Frequenzumrichters: 1 = 1-phasig 200…240 V 2 = 3-phasig 200…240 V 4 = 3-phasig 380…480 V...
Seite 223 Parameter – Vollständige Beschreibungen Index Name/Auswahl Beschreibung Def, FbEq +/-0 Wert mit/ohne Vorzeichen. Auswahl der Einheit mit Parameter 3405 ANZEIGE1 EINHEIT. +/-0.0 Beispiel PI (3,14159): +/-0.00 3404 Wert Anzeige Bereich +/-0.000 +/-0 -32768...+32767 +/-0.0 + 3.1 +/-0.00 + 3.14 +0.0 +/-0.000 + 3.142 +0.00...
Seite 224 Parameter – Vollständige Beschreibungen Index Name/Auswahl Beschreibung Def, FbEq Kilopascal Gallonen pro Minute Pounds pro Quadrat-Inch Kubikfuß pro Minute Fuß Millionen Gallonen pro Tag inHg Zoll Quecksilbersäule Fuß pro Minute Kilobyte pro Sekunde Kilohertz Impulse pro Minute Impulse pro Sekunde Liter pro Sekunde l/min Liter pro Minute...
Seite 225 Parameter – Vollständige Beschreibungen Index Name/Auswahl Beschreibung Def, FbEq Mrev Millionen Umdrehungen Tage inWC Zoll Wassersäule m/min Meter pro Minute Newtonmeter %Sollwert Sollwert in Prozent %PIDIstwert Istwert in Prozent %PIDAbw Abweichung in Prozent %Last Last in Prozent %Int Sollw Interner Sollwert in Prozent %Istwert Istwertsignal in Prozent Iaus...
Seite 226 Parameter – Vollständige Beschreibungen Index Name/Auswahl Beschreibung Def, FbEq 3412 ANZEIGE2 EINHEIT Einstellung des Anzeigeformats des mit Par. 3408 PROZESSWERT 2 ausgewählten Signals. Siehe Parameter 3405 ANZEIGE2 EINHEIT. 3413 ANZEIGE2 MIN Einstellung des Minimalwerts für die Signalanzeige des mit Parameter 3408 PROZESSWERT 2 ausgewählten Werts.
Seite 227: 35 Mot Temp Mess
Parameter – Vollständige Beschreibungen Index Name/Auswahl Beschreibung Def, FbEq 35 MOT TEMP MESS Motortemperatur Messung. Siehe Abschnitt Messung der Motortemperatur über die Standard-E/A auf Seite 134. 3501 SENSOR TYP Aktivierung der Motortemperatur-Messfunktion und Einstellung des KEINE Sensortyps. Siehe auch Parametergruppe ANALOGAUSGÄNGE.
Seite 228: 36 Timer Funktion
Parameter – Vollständige Beschreibungen Index Name/Auswahl Beschreibung Def, FbEq Digitaleingang DI2. Wenn Par. 3501 SENSOR TYP auf THERM(0)/(1) eingestellt ist. Digitaleingang DI3. Wenn Par. 3501 SENSOR TYP auf THERM(0)/(1) eingestellt ist. Digitaleingang DI4. Wenn Par. 3501 SENSOR TYP auf THERM(0)/(1) eingestellt ist.
Seite 229 Parameter – Vollständige Beschreibungen Index Name/Auswahl Beschreibung Def, FbEq 00:00:00…23:59:58 Stunden:Minuten:Sekunden. Beispiel: Mit Parameterwert 07:00:00 wird der Timer um 7:00 Uhr (7 a.m.) aktiviert. 3603 STOPZEIT 1 Einstellung einer täglichen Stoppzeit 1. Die Zeit kann in 2-Sekundenschritten 00:00:00 eingestellt werden. 00:00:00…23:59:58 Stunden:Minuten:Sekunden.
Seite 230 Parameter – Vollständige Beschreibungen Index Name/Auswahl Beschreibung Def, FbEq 3622 BOOSTER AUSWAHL Einstellung der Signalquelle für das Booster-Aktivierung. KEINE AUSW KEINE AUSW Kein Booster-Aktivierungssignal eingestellt. Digitaleingang DI1. 1 = aktiviert, 0=deaktiviert. Siehe Einstellung DI1. Siehe Einstellung DI1. Siehe Einstellung DI1. Siehe Einstellung DI1.
Seite 231: Prozess Pid 1
Parameter – Vollständige Beschreibungen Index Name/Auswahl Beschreibung Def, FbEq BOOSTER Booster T1+B Booster und Timer-Periode 1 T2+B Booster und Timer-Periode 2 T1+T2+B Booster und Timer-Perioden 1 und 2 T3+B Booster und Timer-Periode 3 T1+T3+B Booster und Timer-Perioden 1 und 3 T2+T3+B Booster und Timer-Perioden 2 und 3 T1+T2+T3+B...
Seite 232 Parameter – Vollständige Beschreibungen Index Name/Auswahl Beschreibung Def, FbEq 4003 PID D - ZEIT Einstellung der Differenzierzeit des Prozess-PID-Reglers. Durch das Differentialverhalten reagiert die Regelung schneller auf Änderungen der Regelabweichung. Je länger die D-Zeit ist, desto mehr wird der Drehzahlreglerausgang bei einer Änderung verstärkt. Wenn die D-Zeit auf Null eingestellt wird, arbeitet der Regler als PI-Regler sonst als PID-Regler.
Seite 233 Parameter – Vollständige Beschreibungen Index Name/Auswahl Beschreibung Def, FbEq 4008 0 % WERT Legt zusammen mit dem folgenden Parameter 4009 100 % WERT die Skalierung der Istwerte des PID-Reglers fest. Einheiten (4006) +1000% Skalierung (4007) 4009 4008 Interne Skalierung (%) 100% -1000% x…x...
Seite 234 Parameter – Vollständige Beschreibungen Index Name/Auswahl Beschreibung Def, FbEq SEQ PROG AUS Sequenz-Programm-Ausgang. Siehe auch Parametergruppe 84 SEQUENZ PROG. 4011 INT.SOLLWERT Einstellung eines konstanten Werts als Prozess-PID-Regler-Sollwert, wenn Parameter 4010 SOLLWERT AUSW auf INTERN eingestellt ist. x…x Einheit und Bereich sind abhängig von den mit Parametern 4006 EINHEIT 4007...
Seite 235 Parameter – Vollständige Beschreibungen Index Name/Auswahl Beschreibung Def, FbEq 4016 ISTW1 EING Einstellung der Signalquelle für Istwert 1 (ISTW1). Siehe auch Parameter 4018 ISTW1 MINIMUM. Benutzt Analogeingang AI1 für ISTW1 Benutzt Analogeingang AI2 für ISTW2 STROM Stromwert als ISTW1 DREHMOMENT Drehmomentwert als ISTW1 LEISTUNG Leistungswert als ISTW1...
Seite 236 Parameter – Vollständige Beschreibungen Index Name/Auswahl Beschreibung Def, FbEq -1000…1000% Siehe Parameter 4019. 1 = 1% 4022 SCHLAF AUSWAHL Aktivierung der Schlaf-Funktion und Einstellung der Signalquelle für die KEINE Aktivierung. Siehe Abschnitt Schlaf-Funktion für die PID (PID1) AUSW Prozessregelung auf Seite 132. KEINE AUSW Schlaf-Funktion nicht aktiviert Die Funktion wird aktiviert/deaktiviert über Digitaleingang DI1.
Seite 237 Parameter – Vollständige Beschreibungen Index Name/Auswahl Beschreibung Def, FbEq 0.0…500.0 Hz / Schlaf-Start-Pegel 1 = 0,1 Hz / 0…30000 Upm 1 Upm 4024 PID SCHLAF WART Einstellung der Verzögerung für die Schlaf-Start-Funktion. Siehe Parameter 4023 PID SCHLAF PEG. Wenn die Motordrehzahl unter den Schlafpegel fällt, startet der Zähler.
Seite 238: Prozess Pid 2
Parameter – Vollständige Beschreibungen Index Name/Auswahl Beschreibung Def, FbEq DI2(INV) Siehe Einstellung DI1(INV). DI3(INV) Siehe Einstellung DI1(INV). DI4(INV) Siehe Einstellung DI1(INV). DI5(INV) Siehe Einstellung DI1(INV). 41 PROZESS PID 2 Prozess-PID (PID1) Regelung Parametersatz 2. Siehe Abschnitt PID- Regelung auf Seite 129. 4101 PID VERSTÄRKUNG Siehe Parameter...
Seite 239 Parameter – Vollständige Beschreibungen Index Name/Auswahl Beschreibung Def, FbEq 4208 0 % WERT Siehe Parameter 4008 0 % WERT. 4209 100 % WERT Siehe Parameter 4009 100 % WERT. 4210 SOLLWERT AUSW Siehe Parameter 4010 SOLLWERT AUSW. 4211 INT.SOLLWERT Siehe Parameter 4011 INT.SOLLWERT.
Seite 240: 43 Mech Brems Strg
Parameter – Vollständige Beschreibungen Index Name/Auswahl Beschreibung Def, FbEq 4230 TRIMM MODUS Aktiviert die Trimmfunktion und wählt zwischen der direkten und der KEINE proportionalen Trimm-Methode aus. Bei Verwendung des Abgleichs AUSW (Trimming) kann der Antriebssollwert mit einem Korrekturfaktor kombiniert werden. Siehe Abschnitt Sollwertkorrektur auf Seite 110.
Seite 241: 50 Impulsgeber
Parameter – Vollständige Beschreibungen Index Name/Auswahl Beschreibung Def, FbEq 4304 BR ÖF VERST PEG Einstellung der Drehzahl, bei der die Bremse öffnet. Die Parametereinstellung hat Vorrang vor der Einstellung von Parameter 4302 BR ÖFF PEGEL. Nach dem Start wird der Antriebswert für Drehzahl auf den eingestellten Wert eingefroren, bis der Motor magnetisiert ist.
Seite 242: Ext Komm Module
REFRESH Aktualisierung 52 STANDARD Kommunikationseinstellungen für den Steuertafelanschluss des Frequenzumrichters MODBUS 5201 STATIONS-NUMMER Legt die Adresse des ACS350 fest. Zwei Einheiten mit derselben Adresse dürfen nicht online sein. 1…247 Adresse 1 = 1 5202 BAUD RATE Einstellung der Datenübertragungsgeschwindigkeit. 9,6 kBit/s 1 = 0,1 kBit/s 19.2...
Seite 243: 53 Efb Protokoll
Gerade Parität, ein Stop-Bit, 8 Datenbits Ungerade Parität, ein Stop-Bit, 8 Datenbits 5305 EFB CTRL PROFIL Einstellung des Kommunikationsprofils. Siehe Abschnitt ABB DRV Kommunikationsprofile auf Seite 276. ABB DRV LIM ABB Drive Profil mit Einschränkung DCU PROFILE DCU-Profil Istwertsignale und Parameter...
Seite 244: 54 Fba Dat Eing
1 = 1 5318 EFB PAR 18 Reserviert 5319 EFB PAR 19 ABB Drive Profil (ABB DRV LIM oder ABB DRV FULL) Steuerwort. Nur-lese- 0x0000 Kopie des Feldbus Steuerworts. 0x0000...0xFFFF (hex) Steuerwort 5320 EFB PAR 20 ABB Drive Profil (ABB DRV LIM oder ABB DRV FULL) Statuswort. Nur-lese- 0x0000 Kopie des Feldbus Statusworts.
Seite 245: 55 Fba Dat Ausg
Parameter – Vollständige Beschreibungen Index Name/Auswahl Beschreibung Def, FbEq 1...6 Steuerungs- und Status-Datenworte 5401 Einstellung Datenwort Steuerwort SOLLW1 SOLLW2 Statuswort Istwert 1 Istwert 2 101...9999 Parameter-Index 5402 FBA DAT EING 2 Siehe 5401 FBA DAT EING 1..5410 FBA DAT EING 10 Siehe 5401 FBA DAT EING 1.
Seite 246 Parameter – Vollständige Beschreibungen Index Name/Auswahl Beschreibung Def, FbEq 8402 SEQ PROG START Auswahl der Quelle für das Aktivierungssignal der Sequenz- KEINE Programmierung. AUSW Wenn die Sequenz-Programmierung aktiviert wird, startet das Programm aus dem letzten aktiven Betriebsstatus. Wenn das Aktivierungssignal der Sequenz-Programmierung abfällt, wird das Sequenz-Programm gestoppt und alle Timer und Ausgänge (RO/TO/AO) werden auf Null gesetzt.
Seite 247 Parameter – Vollständige Beschreibungen Index Name/Auswahl Beschreibung Def, FbEq DI5(INV) Siehe Einstellung DI1(INV). KEINE AUSW Kein Pause-Signal Pause-Signal über Digitaleingang DI1. 1 = aktiviert, 0=deaktiviert. Siehe Einstellung DI1. Siehe Einstellung DI1. Siehe Einstellung DI1. Siehe Einstellung DI1. PAUSE Pause des Sequenz-Programms aktiviert 8404 SEQ PROG RESET Auswahl der Quelle für das Rücksetzsignal des Sequenz-Programms.
Seite 248 Parameter – Vollständige Beschreibungen Index Name/Auswahl Beschreibung Def, FbEq DI2(INV) Siehe Einstellung DI1(INV). DI3(INV) Siehe Einstellung DI1(INV). DI4(INV) Siehe Einstellung DI1(INV). DI5(INV) Siehe Einstellung DI1(INV). KEINE AUSW Kein Logikwert Logikwert 1 über Digitaleingang DI1 Siehe Einstellung DI1. Siehe Einstellung DI1. Siehe Einstellung DI1.
Seite 249 Parameter – Vollständige Beschreibungen Index Name/Auswahl Beschreibung Def, FbEq 8411 SEQ WERT Einstellung der oberen Grenze für den Statuswechsel, wenn Parameter 8425 OGRENZ1 ST1 TRIG ZU ST 2 auf z.B. AI1 ÜBER 1 eingestellt ist. 0.0…100.0% Wert in Prozent 1 = 0.1% 8412 SEQ WERT Einstellung der unteren Grenze für den Statuswechsel, wenn Parameter...
Seite 250 Parameter – Vollständige Beschreibungen Index Name/Auswahl Beschreibung Def, FbEq DI4(INV) Siehe Einstellung DI1(INV). DI3(INV) Siehe Einstellung DI1(INV). DI2(INV) Siehe Einstellung DI1(INV). DI1(INV) Siehe Einstellung DI1(INV). KEINE AUSW Kein Reset-Signal Rücksetzung über den Digitaleingang DI1. 1 = aktiviert, 0=deaktiviert. Siehe Einstellung DI1. Siehe Einstellung DI1.
Seite 251 Parameter – Vollständige Beschreibungen Index Name/Auswahl Beschreibung Def, FbEq DI3U,4D Digitaleingang 3: Sollwert-Erhöhung. Digitaleingang DI4: Sollwert- -0.7 Verminderung. DI3U,4DR Digitaleingang 3: Sollwert-Erhöhung. Digitaleingang DI4: Sollwert- -0.6 Verminderung. AI2 JOY Analogeingang AI2 als Joystick. Der Minimalwert des Eingangssignals treibt -0.5 den Motor mit dem maximalen Sollwert in Drehrichtung rückwärts, der Maximalwert mit dem maximalen Sollwert in Drehrichtung vorwärts.
Seite 252 Parameter – Vollständige Beschreibungen Index Name/Auswahl Beschreibung Def, FbEq R=0,D=0,AO=0 Relais- und Transistorausgänge sind deaktiviert (offen) und der Wert des -0.5 Analogausgangs ist auf Null gesetzt. RO=0,DO=0 Relais- und Transistorausgänge sind deaktiviert (offen) und der -0.4 Analogausgangswert ist auf den bisherigen Wert eingefroren. RO=1,DO=1 Relais- und Transistorausgänge sind aktiviert (geschlossen) und der -0.3...
Seite 253 Parameter – Vollständige Beschreibungen Index Name/Auswahl Beschreibung Def, FbEq AI1U1AI2ÜB1 Schrittwechsel, wenn AI1 Wert < Wert von Par. 8412 SEQ WERT UGRENZ1 und AI2 Wert > Wert von Par. 8411 SEQ WERT OGRENZ1. AI1U1 OD DI5 Schrittwechsel, wenn AI1 Wert < Wert von Par. 8412 SEQ WERT UGRENZ1 oder wenn DI5 aktiviert ist.
Seite 254 Parameter – Vollständige Beschreibungen Index Name/Auswahl Beschreibung Def, FbEq ÜBERW2 ÜBER Logikwert gemäß Überwachungsparameter 3204...3206. Siehe auch Parametergruppe ÜBERWACHUNG. ÜBERW3 ÜBER Logikwert gemäß Überwachungsparameter 3207...3209. Siehe auch Parametergruppe ÜBERWACHUNG. ÜBERW1 UNTER Siehe Auswahl ÜBERW1 ÜBER. ÜBERW2 UNTER Siehe Auswahl ÜBERW2 ÜBER. ÜBERW3 UNTER Siehe Auswahl ÜBERW3 ÜBER.
Seite 255 Parameter – Vollständige Beschreibungen Index Name/Auswahl Beschreibung Def, FbEq VERZ UND DI1 Schrittwechsel, wenn die Verzögerungszeit gemäß Parameter 8424 WECHS VERZÖG abgelaufen und DI1 aktiviert ist. VERZ UND DI2 Schrittwechsel, wenn die Verzögerungszeit gemäß Parameter 8424 WECHS VERZÖG abgelaufen und DI2 aktiviert ist. VERZ UND DI3 Schrittwechsel, wenn die Verzögerungszeit gemäß...
Seite 256: 98 Optionen
Parameter – Vollständige Beschreibungen Index Name/Auswahl Beschreibung Def, FbEq SCHRITT 5 Schritt 5 SCHRITT 6 Schritt 6 SCHRITT 7 Schritt 7 SCHRITT 8 Schritt 8 8430 ST2 SOLLW AUSW Siehe Parameter 8420…8427. … 8497 ST8 AUSW N 98 OPTIONEN Aktivierung der externen seriellen Kommunikation 9802 KOMM PROT AUSW Aktiviert die externe serielle Kommunikation und wählt die Schnittstelle.
Seite 257 Index Name/Auswahl Beschreibung Def, FbEq 9902 APPLIK MAKRO Einstellung des Applikationsmakros. Siehe Kapitel Applikationsmakros. STANDARD ABB STANDARD Standard Makro für Konstant-Drehzahl Anwendungen 3-DRAHT 3-Draht-Makro für Konstant-Drehzahl Anwendungen DREHR UMKEHR Makro Drehrichtungswechsel für Anwendungen mit Start vorwärts und Start rückwärts MOTORPOTI Makro Motorpotentiometer für Drehzahlregelungsanwendungen mit...
Seite 258 Parameter – Vollständige Beschreibungen Index Name/Auswahl Beschreibung Def, FbEq 9904 MOTOR Auswahl der Motorregelungsart. SCALAR REGELMODUS SVC DREHZAHL Geberlose Vektorregelung. Sollwert 1 = Drehzahl-Sollwert in Upm. Sollwert 2 = Drehzahl-Sollwert in Prozent. 100% ist die absolute Maximaldrehzahl, entsprechend dem Wert von Parameter 2002 MAXIMAL DREHZAHL (oder...
Seite 259 Parameter – Vollständige Beschreibungen Index Name/Auswahl Beschreibung Def, FbEq 9909 MOTOR NENNLEIST Einstellung der Nennleistung des Motors. Muss dem Wert auf dem Motor- Typenschild entsprechen. 0.2…3.0 · P Leistung 1 = 0.1 kW/hp 9910 MOTOR ID LAUF Dieser Parameter steuert einen Selbstkalibrierungsprozess, der Motor-ID- AUS/ Lauf genannt wird.
Seite 260 Istwertsignale und Parameter...
Seite 261: Feldbus-Steuerung Mit Dem Integrierten Feldbus - Efb
Feldbus-Steuerung mit dem integrierten Feldbus - Inhalt dieses Kapitels In diesem Kapitel wird beschrieben, wie der Frequenzumrichter mit integriertem Feldbus von externen Geräten über ein Kommunikationsnetz gesteuert werden kann. System Übersicht Der Frequenzumrichter kann an eine externe Steuerung über einen Feldbusadapter oder den integrierten Feldbus angeschlossen werden.
Seite 262: Kommunikationseinstellungen Für Den Integrierten Modbus
Feldbus Controller Feldbus Andere ACS350 Geräte RS-232* Steuertafelanschluss *Integrierter Feldbus- (Modbus) Anschluss entweder mit RS-232 oder RS- FMBA Modbus RS-485* 485. Adapter Datenfluss Steuerwort (CW) Sollwerte Prozess-E/A (zyklisch) Statuswort (SW) Istwerte Parameter R/W Auftrag/Antwort Dienst-Telegramme (azyklisch) Der Frequenzumrichter kann so eingestellt werden, dass er alle Steuerinformationen über die Feldbus-Schnittstelle empfängt, oder die Steuerbefehle können auf die...
Seite 263: Auf Seite
76.8 kBit/s 5304 EFB PARITY Auswahl der Paritätseinstellung. Bei allen Online- Stationen müssen die gleichen Einstellungen verwendet werden. 5305 EFB CTRL ABB DRV LIM Jeder Wählt das von dem EFB-Protokoll verwendete PROFIL Kommunikationsprofil des Frequenzumrichters DCU PROFILE aus. Siehe Abschnitt Kommunikationsprofile ABB DRV FULL Seite 276.
Seite 264: Antriebssteuerungsparameter
EFB PAR 19 Bit 3). 1604 KOMM Aktivierung der Fehlerrücksetzung über Feldbus mit 40001 Bit 40031 FEHLER 0301 FB CMD WORT 1 Bit 4 (beim ABB-Drives-Profil Bit 4 RESET 5319 EFB PAR 19 Bit 7). Feldbus-Steuerung mit dem integrierten Feldbus - EFB...
Seite 265 CMD WORT 1 Bit 10 Bit 10 AUSW 2209 KOMM Einstellung Rampeneingang auf Null über 0301 40001 Bit 40031 RAMPEN- CMD WORT 1 Bit 13 beim ABB-Drives-Profil 5319 Bit 13 EINGANG 0 PAR 19 Bit 6). Kommunikationsfehler-Funktionen ABB DRV 3018 KOMM KEINE AUSW Antriebseinstellung für den Fall, dass die Feldbus-...
Seite 266: Die Feldbus-Steuerungsschnittstelle
Die Feldbus-Steuerungsschnittstelle Die Kommunikation zwischen einem Feldbussystem und dem Frequenzumrichter besteht aus 16-Bit Ein- und Ausgangsdatenworten (beim ABB-Drives-Profil) und 32- Bit Ein- und Ausgangsworten (beim DCU-Profil). Das Steuerwort und das Statuswort Das Steuerwort ist das wichtigste Element zur Steuerung des Frequenzumrichters über ein Feldbussystem.
Seite 267: Feldbus-Sollwerte
1106 auf KOMM+AI1 oder KOMM*AI1 eingestellt werden, wird der Feldbus-Sollwert korrigiert um den Wert von Analogeingang AI1, wie in den folgenden Beispielen gezeigt, verwendet. Sollwertkorrektur-Beispiele für das ABB-Drives-Profil Einstel- Wenn KOMM > 0 Wenn KOMM < 0 lung KOMM+AI1 KOMM(%) ·...
Seite 268 Einstel- Wenn KOMM > 0 Wenn KOMM < 0 lung KOMM*AI1 KOMM(%) · (AI(%) / 50%) · (MAX-MIN) + MIN KOMM(%) · (AI(%) / 50%) · (MAX-MIN) - MIN KOMM Korrigierter SOLLW (%) Sollwert -100% -50% 0 Upm Max Grenze 1500 Upm AI = 0% Min Grenze...
Seite 269 Sollwertkorrektur-Beispiele für das DCU-Profil Beim DCU-Profil können die Feldbus-Sollwerttypen Hz, Upm oder Prozent verwendet werden. In den folgenden Beispielen wird der Sollwerttyp Upm verwendet. Einstel- Wenn KOMM > 0 Upm Wenn KOMM < 0 Upm lung KOMM+AI1 KOMM/1000 + (AI(%) -50%) · (MAX-MIN) KOMM/1000+ (AI(%) -50%) ·...
Seite 270 Einstel- Wenn KOMM > 0 Upm Wenn KOMM < 0 Upm lung KOMM*AI1 (KOMM/1000) · (AI(%) / 50%) (KOMM(%)/1000) · (AI(%) / 50%) Korrigierter KOMM Sollwert SOLLW -150000 -750000 0 Upm Max Grenze AI = 0% Min Grenze 500 Upm AI = 100% AI = 50% -750 Upm...
Seite 271: Feldbus-Sollwert Skalierung
Feldbus-Sollwerte SOLLW1 und SOLLW2 werden skaliert, wie in der folgenden Tabelle dargestellt ist. Hinweis: Jede Korrektur des Sollwerts (siehe Abschnitt Sollwert-Auswahl und Korrektur auf Seite 271) wird vor der Skalierung durchgeführt. Feldbus Skalierung für das ABB-Drives-Profil Sollwert- Sollwert Bereich Skalierung Anmerkungen...
Seite 272: Sollwert-Verarbeitung
Sollwert-Verarbeitung Die Steuerung der Drehrichtung wird für jeden Steuerplatz (EXT1 und EXT2) durch Einstellung der Parameter in Gruppe 10 START/STOP/DREHR einzeln eingestellt. Feldbus-Sollwerte sind bipolar, d.h. sie können negativ oder positiv sein. Die folgenden Diagramme veranschaulichen das Zusammenwirken von Parametern der Gruppe 10 mit dem Vorzeichen des Feldbus-Sollwerts beim Erzeugen der Sollwerte SOLLW1/SOLLW2.
Seite 273: Modbus-Mapping
Modbus-Mapping Die folgende Funktionscodes von Modbus werden vom Frequenzumrichter unterstützt. Beschrei- Funktion bung Zusätzliche Informationen Hex (dez) Read Multiple 03 (03) Liest die Inhalte der Register eines Slave-Geräts. Holding Registers Parametersätze, Regelungs-, Status- und Sollwerte werden als Halte-Register zugeordnet. Write Single Hol- 06 (06) Schreibt in ein Einzelregister in einem Slave-Gerät.
Seite 274 Information 40001 Steuerwort Steuerwort. Wird nur vom ABB-Drives-Profil unterstützt, d.h. wenn 5305 EFB CTRL PROFIL auf ABB DRV LIM oder ABB DRV FULL eingestellt ist. Parameter 5319 EFB PAR 19 zeigt die Kopie des Steuerworts in hexadezimalem Format 40002 Sollwert 1 Externer Sollwert SOLLW1.
Seite 275: Funktionscodes
Funktionscodes Unterstützte Funktionscodes für die Halte-4xxxx-Register sind: Beschrei- bung Funktionsname Zusätzliche Informationen Hex (dez) 03 (03) Register 4X lesen Liest den binären Inhalt der Register (4X Sollwerte) in einem Slave-Gerät. 06 (06) Einzelnes 4X-Regi- Voreinstellung eines Wertes in einem Einzelregister (4X-Sollwert). ster voreinstellen Beim Senden stellt die Funktion denselben Registersollwert in allen angeschlossenen Slaves ein.
Seite 276: Kommunikationsprofile
ABB Drives Limited. Das ABB-Drives-Profil ist aktiv, wenn Parameter 5305 CTRL PROFIL auf ABB DRV FULL oder ABB DRV LIM eingestellt ist. Das Steuer- und das Statuswort für das Profil ist nachfolgend beschrieben. Die ABB-Drives-Profile können sowohl über EXT1 als auch EXT2 genutzt werden.
Seite 277 Parameter 1601. Wenn Par. 1601 auf KOMM eingestellt ist, aktiviert dieses Bit auch das Freigabesignal.) Betrieb gesperrt. OPERATION INHIBITED eingeben. Hinweis: Bit 4 wird nur von dem Profil ABB DRV FULL unterstützt! RAMP_OUT_0 RAMP FUNCTION GENERATOR eingeben; OUTPUT ENABLED.
Seite 278 In der folgenden Tabelle und dem in diesem Abschnitt enthaltenen Statusdiagramm werden der Inhalt des Statuswort für das ABB-Drives-Profil beschrieben.Der fett gedruckte Text in Großbuchstaben bezieht sich auf die im folgenden Blockschaltbild dargestellten Zustände ABB-Drives-Profil (EFB) Statuswort (Par. 5320) STATUS/Beschreibung...
Seite 279 I = Par. 0104 STROM ENABLED f = Par. 0103 AUSGANGSFREQ n = Drehzahl (CW=xxxx x1*xx x111* 1111 * Wird nur von dem Profil ABB DRV FULL d.h. Bit6=1) unterstützt. (SW Bit8=1) OPERATING ** Der Statuswechsel tritt auch dann auf, wenn der Fehler von einer anderen Quelle (z.B.
Seite 280: Dcu-Kommunikationsprofil
DCU-Kommunikationsprofil Da das DCU-Profil die Steuer- und Statusschnittstelle auf 32 Bits erweitert, werden für die Steuer- (0301 und 0302) und Statusworte (0303 und 0304) zwei verschiedene Signale benötigt. In der folgenden Tabelle wird der Inhalt des Steuerworts für das DCU-Profil beschrieben.
Seite 281: Feldbus-Steuerung Mit Dem Integrierten Feldbus - Efb
DCU-Profil Steuerwort (Parameter 0301) Name Wert Information TORQLIM2 Den Minimal-/Maximaldrehmoment-Grenzwert 2 verwenden (mit Parameter 2016 2018 festgelegt). Den Minimal-/Maximaldrehmoment-Grenzwert 1 verwenden (mit Parameter 2015 2017 festgelegt). DCU-Profil Steuerwort (Par. 0302) Name Wert Information FBLOCAL_CTL Lokal-Modus des Feldbusses für Steuerwort angefordert. Beispiel: Wenn sich der Frequenzumrichter im Fernsteuermodus befindet und die Quelle für Start-/Stop-/Drehrichtungsbefehle ist DI für den externen Steuerplatz 1 (EXT1): durch Einstellung von Bit 16 auf den Wert 1, werden Start/...
Seite 282 Die folgenden Tabellen beschreiben den Inhalt des Statusworts für das DCU-Profil. DCU-Profil Statuswort (Par. 0303) Name Wert Status READY Frequenzumrichter ist bereit, den Startbefehl zu empfangen. Frequenzumrichter ist nicht bereit. ENABLED Externes Freigabesignal empfangen. Kein externes Freigabesignal empfangen. STARTED Frequenzumrichter hat Startbefehl empfangen. Frequenzumrichter hat Startbefehl nicht empfangen.
Seite 283 DCU-Profil Statuswort (Par. 0304) Name Wert Status ALARM Ein Alarm steht an. Alarme stehen nicht an. NOTICE Eine Wartungsaufforderung steht an. Keine Wartungsaufforderung DIRLOCK Verriegelung der Drehrichtung ist aktiviert. (Drehrichtungswechsel ist gesperrt.) Sperre des Drehrichtungswechsels ist nicht aktiv. LOCALLOCK Sperre für Steuertafelbetrieb/ lokalen Modus ist aktiviert. (Lokalmodus ist gesperrt.) Sperre für Steuertafelbetrieb/Lokalmodus ist nicht aktiv.
Seite 284 Feldbus-Steuerung mit dem integrierten Feldbus - EFB...
Seite 285: Feldbus-Steuerung Mit Feldbusadapter
Feldbus angeschlossen werden. Steuerung mit dem integrierten Feldbus (EFB) siehe Kapitel Feldbus-Steuerung mit dem integrierten Feldbus - EFB. Der Feldbusadapter wird an Klemme X3 des Frequenzumrichters angeschlossen. Feldbus Controller ACS350 Feldbus Andere Geräte Feldbus Adapter Datenfluss Steuerwort (CW)
Seite 286: Einstellungen Für Die Kommunikation Über Ein Feldbus-Adaptermodul
Die Feldbus-Steuerungsschnittstelle Seite 288). Durch das Kommunikationsprofil des Feldbusses wird der Typ des zu verwendenden Adapters bestimmt. Die Standard-Profileinstellungen sind Protokoll-abhängig, z.B. Herstellerprofile (ABB Drives) für PROFIBUS und Industrie-Standard-Antriebsprofile (AC/DC Drive) für DeviceNet. Einstellungen für die Kommunikation über ein Feldbus-Adaptermodul Vor der Konfiguration des Frequenzumrichters für die Feldbussteuerung muss das...
Seite 287: Antriebssteuerungsparameter
Nach Einstellung der Modul-Konfigurationsparameter in Gruppe 51 EXT KOMM MODULE müssen die Antriebssteuerungsparameter (siehe Abschnitt Antriebssteuerungsparameter auf Seite 287) geprüft und, wenn erforderlich, eingestellt werden. Die neuen Einstellungen werden wirksam, wenn der Frequenzumrichter aus und wieder eingeschaltet wird, oder wenn Parameter 5127 FBA PAR REFRESH aktiviert wird.
Seite 288: Die Feldbus-Steuerungsschnittstelle
Parameter Einstellung für Funktion/Information Feldbussteue- rung 1607 PARAM SPEIC FERTIG; Speichert geänderte Parameterwerte (einschließlich der über Feldbus SPEICHERT geänderten Werte) im Permanentspeicher. 1608 KOMM Aktiviert die Feldbus-Schnittstelle als Quelle für das invertierte Signal START FREIGABE 1 Start-Freigabe 1 (Startsperre). 1609 KOMM Aktiviert die Feldbus-Schnittstelle als Quelle für das invertierte Signal START FREIGABE 2...
Seite 289 Feldbus-Netzwerk Feldbus -Modul Start, Stop, Eing.-Dat. DATEN Drehr.-Ausw. Auswahl 4 = Statuswort KEINE AUSW 5 = ISTW1 6 = ISTW2 1) KOMM Par. 0102...9910 1001/1002 Feldbus 5401/.../5410 spezifische Schnitt- Ausg.-Dat. DATEN SOLLW1 stelle 1 = Steuerwort* Auswahl Auswahl 2 = SOLLW1 PANEL 6 = SOLLW2 KOMM...
Seite 290: Kommunikationsprofil
DCU-Kommunikationsprofil. Das DCU-Profil erweitert die Steuerungs- und Status-Schnittstelle auf 32 Bits. Feldbus-Netzwerk Feldbusadapter Frequenzumrichter Industrie-Standard Antriebsprofil (z.B. PROFIdrive) Daten- Umwandlung ABB Drives Daten- Auswahl Umwandlung Transparent 16 Optional Sollwert-, Ist- wert-Skalierung Transparent 32 DCU-Profil Auswahl über Feldbusadapter-Konfigurationsparameter (Parametergruppe...
Seite 291: Fehlersuche
Frequenzumrichter-Status an. Mit den Information in diesem Kapitel können die Ursachen der meisten Alarm- und Fehlermeldungen identifiziert und korrigiert wer- den. Ist das nicht möglich, wenden Sie sich bitte an Ihre ABB-Vertretung. Der vierstellige Zahlencode in Klammern hinter der Meldung gilt für die Feldbus- Kommunikation.
Seite 292: Alarmmeldungen Des Frequenzumrichters
Alarmmeldungen des Frequenzumrichters CODE ALARM URSACHE MASSNAHMEN 2001 ÜBERSTROM Ausgangsstrom- Prüfung der Motorbelastung. Begrenzungsregelung ist (2310) Prüfung der Beschleunigungszeit (2202 und 2205). aktiviert. 0308 Bit 0 Prüfung von Motor und Motorkabel (einschließlich der Phasenanschlüsse). (programmierbare Fehlerfunktion Prüfung der Umgebungsbedingungen. Die Lastkapazität 1610) nimmt ab, wenn am Installationsort die Umgebungstemperatur 40°C übersteigt.
Seite 293 CODE ALARM URSACHE MASSNAHMEN 2008 PANEL KOMM Die Steuertafel, eingestellt Steuertafel-Anschluss prüfen. als aktiver Steuerplatz des (5300) Parametereinstellungen der Fehlerfunktion prüfen. Antriebs, hat die Kommuni- 0308 Bit 7 Steuertafel-Stecker prüfen. kation abgebrochen. Steuertafel in der Halterung austauschen. (programmierbare Fehlerfunktion Wenn der Frequenzumrichter ferngesteuert wird (REM) und 3002) so eingestellt ist, dass er Start-/Stop-, Drehrichtungs- oder Sollwert-Eingaben von der Steuertafel erhalten kann:...
Seite 294: Alarmmeldungen Von Der Basis-Steuertafel
URSACHE MASSNAHMEN 5001 Der Frequenzumrichter antwortet nicht. Steuertafel-Anschluss prüfen. 5002 Kommunikationsprofil nicht kompatibel Wenden Sie sich an Ihre ABB-Vertretung. 5010 Die Parameter-Backup-Datei ist beschädigt. Erneut Parameter-Upload versuchen. Erneut Parameter-Download versuchen. 5011 Der Frequenzumrichter wird von einer anderen Steuerung des Frequenzumrichters auf lokale Quelle gesteuert.
Seite 295 Modus gesperrt ist. versuchen. Siehe Parameter 1606 LOKAL GESPERRT. 5018 Standardeinstellwert des Parameters wird nicht Wenden Sie sich an Ihre ABB-Vertretung. gefunden. 5019 Schreiben von Parameterwerten ungleich Null ist Nur Rücksetzung von Parametern zulässig. nicht möglich. 5020 Parameter oder Parametergruppe existiert nicht Wenden Sie sich an Ihre ABB-Vertretung.
Seite 296 5085 Parameter-Download von einem Quell- in einen Prüfen, dass die Typen des Quell- und Ziel- Ziel-Frequenzumrichter ist fehlgeschlagen. Frequenzumrichters gleich sind, d.h. ACS350. Siehe Frequenzumrichter-Typenschild. 5086 Parameter-Download von einem Quell- in einen Prüfen, dass die Typenschlüssel des Quell- Ziel-Frequenzumrichter ist fehlgeschlagen.
Seite 297: Fehlermeldungen Des Frequenzumrichters
Fehlermeldungen des Frequenzumrichters CODE FEHLER URSACHE MASSNAHMEN 0001 ÜBERSTROM Der Ausgangsstrom hat den Prüfung der Motorbelastung. Auslösepegel überschritten. (2310) Prüfung der Beschleunigungszeit (2202 und 2205). 0305 Bit 0 Prüfung von Motor und Motorkabel (einschließlich der Phasenanschlüsse). Prüfung der Umgebungsbedingungen. Die Lastkapazität nimmt ab, wenn am Installationsort die Umgebungstemperatur 40°C übersteigt.
Seite 298 CODE FEHLER URSACHE MASSNAHMEN 0009 MOT ÜBERTEMP Motortemperatur ist zu hoch Prüfung der Motor-Nenndaten, Belastung und (oder scheint zu hoch zu sein) Kühlung. (4310) wegen einer zu hohen Last, Inbetriebnahmedaten prüfen. 0305 Bit 8 nicht ausreichende Motorlei- Parametereinstellungen der Fehlerfunktion prüfen. (programmierbare stung, unzureichende Kühlung Fehlerfunktion...
Seite 299 Motorleistung mit der Leistung der Einheit (programmierbare vergleichen. Fehlerfunktion 3013...3015) 0018 THERM FEHL Frequenzumrichter interner Wenden Sie sich an Ihre ABB-Vertretung. Fehler. Der zur Messung der (5210) Frequenzumrichter-Innentem- 0306 Bit 1 peratur verwendete Thermistor ist geöffnet oder hat einen Kurz- schluss.
Seite 300 CODE FEHLER URSACHE MASSNAHMEN 0026 ACS ID FEHLER Interner Fehler Antriebs-ID Wenden Sie sich an Ihre ABB-Vertretung. (5400) 0306 Bit 9 0027 CONFIG FILE Interner Wenden Sie sich an Ihre ABB-Vertretung. Konfigurationsdateifehler (630F) 0306 Bit 10 0028 SERIAL 1 ERR Unterbrechung der Feldbus- Status der Feldbus-Kommunikation prüfen.
Seite 301 DSP T1 OVERLOAD (6100) 0307 Bit 13 Interner Fehler des Notieren Sie bitte den Fehlercode und wenden Sie 0202 DSP T2 OVERLOAD Frequenzumrichters sich an Ihre ABB-Vertretung. (6100) 0307 Bit 13 0203 DSP T3 OVERLOAD (6100) 0307 Bit 13 0204...
Seite 302: Fehler Im Integrierten Feldbus
CODE FEHLER URSACHE MASSNAHMEN 1009 PAR MOTOR1 Falsche Einstellung der Parametereinstellungen prüfen. Folgendes muss Motornenndrehzahl/-frequenz zutreffen: (6320) 1 < (60 · 9907 MOTOR NENNFREQ / 9908 MOTOR 0307 Bit 15 NENNDREHZ) < 16 0,8 < 9908 MOTOR NENNDREHZ / (120 · 9907 MOTOR NENNFREQ / Motorpole) <...
Seite 303: Wartung Und Hardware-Diagnosen
Ein Ausfall des Lüfter kann auch durch lautere Lüfter-Lager vorhergesagt werden. Falls der Frequenzumrichter an einer kritischen Stelle des Prozesses arbeitet, wird ein Austausch des Lüfters empfohlen, wenn diese Symptome auftreten. Ersatzlüfter sind bei ABB erhältlich. Verwenden Sie nur von ABB spezifizierte Ersatzteile. Wartung und Hardware-Diagnosen...
Seite 304: Lüfter-Austausch (R1
Produktionsdatums aus der Seriennummer. Informationen zum Nachformieren von Kondensatoren finden Sie in der Anleitung Guide for Capacitor Reforming in ACS50/ 150/350/550 [3AFE68735190 (Englisch)], die Sie zum Download im Internet finden (unter http://www.abb.com den Code in das Suchfeld eingeben). Wartung und Hardware-Diagnosen...
Seite 305: Steuertafel
Steuertafel Reinigung Verwenden Sie zur Reinigung der Steuertafel ein weiches feuchtes Tuch. Vermeiden Sie scharfe Scheuermittel, die das Fenster der LCD-Anzeige zerkratzen könnten. Batterie Eine Batterie ist nur für die Komfort-Steuertafeln mit Uhr-Funktion erforderlich. Die Batterie versorgt die Uhr bei Unterbrechung der Spannungsversorgung. Die erwartete Lebensdauer beträgt mehr als zehn Jahre.
Seite 306 Wartung und Hardware-Diagnosen...
Seite 307: Technische Daten
Technische Daten Inhalt dieses Kapitels Dieses Kapitel enthält die technischen Daten des Frequenzumrichters, z.B. die Nenndaten, Größen und technischen Anforderungen sowie die Bedingungen zur Erfüllung der Anforderungen für die CE- und weitere Kennzeichnungen. Technische Daten...
Seite 308: Nenndaten
Die Nenndaten für Strom und Leistung sind in der Tabelle angegeben. Die Symbole werden im Anschluss an die Tabelle beschrieben. Eingang Ausgang Bau- größe ACS350- 2,1min/10min 2max x = E/U 1-phasige Versorgungsspannung U = 200…240 V (200, 208, 220, 230, 240 V) 01x-02A4-2 0.37...
Seite 309: Symbole
Symbole Eingang Effektiver Dauer-Eingangsstrom (zur Dimensionierung von Kabeln und Sicherungen) Ausgang Effektiver Dauer-Ausgangsstrom. 50% Überlast ist zulässig alle zehn Minuten für eine Minute. Maximaler Strom (50% Überlast) zulässig alle zehn Minuten für eine Minute. 2,1min/10min Maximaler Ausgangsstrom. Beim Start für zwei Sekunden verfügbar, sonst solange es 2max die Frequenzumrichter-Temperatur zulässt.
Seite 310: Kühlungsanforderungen
Hauptstromkreis bei Nennlast und im Steuerkreis bei Minimallast (ohne E/A und Steuertafel) sowie bei Maximallast (alle Digitaleingänge aktiviert, Steuertafel, Feldbus und Lüfter in Betrieb). Die gesamte abzuleitende Wärmebelastung ist die Summe der Wärme von Hauptstromkreis und Steuerstromkreisen. Wärmeableitung Luftstrom ACS350- Hauptstromkreis Steuerstromkreis x = E/U Nenn- I und I...
Seite 311: Leistungskabelgrößen Und Sicherungen
Leistungskabelgrößen und Sicherungen Die Dimensionierung der Leistungskabel für die Nennströme (I ) wird in der folgen- den Tabelle gemeinsam mit den entsprechenden Sicherungstypen für den Kurz- schluss-Schutz der Eingangskabel aufgelistet. Die in der Tabelle angegebenen Nennströme der Sicherungen sind die jeweiligen Maximalwerte der jeweiligen Sicherungstypen.
Seite 312 Hinweis: Größere Sicherungen dürfen nicht verwendet werden. Sicherungen Größe der CU-Leiter der Kabelanschlüsse UL Kl. T Einspeisung Motor Bremse ACS350- (600 V) (U1, V1, W1) (U2, V2, W2) (BRK+ und BRK-) x = E/U 1-phasige Versorgungsspannung U = 200…240 V (200, 208, 220, 230, 240 V) 01x-02A4-2 0.75...
Seite 313: Leistungskabel: Klemmengrößen, Maximale Kabeldurchmesser Und Anzugsmomente
Leistungskabel: Klemmengrößen, maximale Kabeldurchmesser und Anzugsmomente Bau- Max Kabeldurch- U1, V1, W1, U2, V2, W2, BRK+ und größe messer für NEMA 1 BRK- U1, V1, W1, BRK+ und Klemmengröße Anzugs- Klemmen- Anzugs- U2, V2, W2 BRK- moment größe moment N·m lbf in.
Seite 314: Netzanschluss
Netzanschluss Spannung (U 200/208/220/230/240 230 VAC 1-phasig für 200 VAC Frequenzumrichter 200/208/220/230/240 230 VAC 3-phasig für 200 VAC Frequenzumrichter 380/400/415/440/460/480 VAC 3-phasig für 400 VAC Frequenzumrichter ±10% Abweichung von der Stromrichter-Nennspannung standardmäßig erlaubt. Kurzschlussfestigkeit Maximal zulässiger, zu erwartender Kurzschluss-Strom am Netzanschluss 100 kA, wie in IEC 60439-1 festgelegt.
Seite 315: Steueranschlüsse
(IEC 61800-5-1, IEC 60439-1, UL 508C. Wenden Sie sich bezüglich der Auswahl der korrekten Sicherungen an Ihre UL 508C) ABB-Vertretung. Der bedingte Kurzschluss-Nennstrom wie in IEC 60439-1 festgelegt und der Kurzschluss-Prüfstrom nach UL 508C beträgt 100 kA. Wirkungsgrad Ungefähr 95 bis 98% bei Nennleistung, abhängig von der Baugröße des Frequenzumrichters und den Optionen.
Seite 316: Umgebungsbedingungen
Chemische Gase: Kl. 1C2 Chemische Gase: Kl. 2C2 IEC 60721-3-1) Feststoffe: Klasse 3S2. Feststoffe: Klasse 1S2 Feststoffe: Klasse 2S2 Der ACS350 muss entsprechend der Gehäuseschutzart in sauberer Luft installiert werden. Die Kühlluft muss sauber sein, frei von korrosivem Material und elektrisch leitendem Staub.
Seite 317: Material
Elektrolyt, das in der EU als umweltgefährdender Stoff klassifiziert ist. Sie müssen getrennt gesammelt und entsprechend örtlichen Vorschriften entsorgt werden. Weitere Informationen zu Umweltaspekten und detaillierte Recycling-Hinweise erhalten Sie von Ihrer ABB-Vertretung. Anwendbare Normen Der Frequenzumrichter entspricht den folgenden Normen: •...
Seite 318: Ce-Kennzeichnung
CE-Kennzeichnung Am Frequenzumrichter ist ein CE-Kennzeichen angebracht. Damit wird bestätigt, dass der Frequenzumrichter den Anforderungen der europäischen Niederspannungsrichtlinie und den EMV- Richtlinien (Richtlinie 73/23/EEC, mit Ergänzung 93/68/EEC, und Richtlinie 89/336/EEC, mit Ergänzung 93/68/EEC) entspricht. Übereinstimmung mit den EMV-Richtlinien Die EMV-Richtlinie definiert die Störfestigkeit und Emissionen elektrischer Anlagen, die auf dem Gebiet der EU betrieben werden.
Seite 319: Iec/En 61800-3 (2004) Definitionen
Umgebungsbedingungen – Der Frequenzumrichter muss in einem beheizten Innenraum mit kontrollierten Umgebungsbedingungen betrieben werden. Siehe Abschnitt Umgebungsbedingungen auf Seite hinsichtlich bestimmter Grenzwerte. Eingangskabel-Sicherungen – Bei Installation in den Vereinigten Staaten muss ein Abzweig- Stromkreisschutz gemäß National Electrical Code (NEC) und den anzuwendenden örtlichen Vorschriften installiert werden.
Seite 320: Erste Umgebung (Antriebe Der Kategorie C2)
Emissionsgrenzwerte der IEC/EN 61800-3 werden unter folgenden Bedingungen eingehalten. Erste Umgebung (Antriebe der Kategorie C2) 1. Das optionale EMV-Filter wurde entsprechend der ABB-Dokumentation ausgewählt und installiert, wie im EMV-Filter Handbuch vorgeschrieben. 2. Die Motor- und Steuerkabel wurden entsprechend den in diesem Handbuch enthaltenen Anweisungen ausgewählt und verwendet.
Seite 321: Auswahl Und Dimensionierung Der Bremswiderstände
Auswahl und Dimensionierung der Bremswiderstände ACS350 Frequenzumrichter sind standardmäßig mit einem eingebauten Brems- Chopper ausgestattet. Der Bremswiderstand wird mit den Tabellen und Formeln in diesem Abschnitt berechnet und ausgewählt. Auswahl der Bremswiderstände 1. Bestimmen Sie die erforderliche maximale Bremsleistung P für die...
Seite 322 BRmax ACS350- 1-phasige Spannungsversorgung = 200...240 V (200, 208, 220, 230, 240 V) 01x-02A4-2 0.37 01x-04A7-2 0.75 01x-06A7-2 01x-07A5-2 01x-09A8-2 3-phasige Spannungsversorgung = 200...240 V (200, 208, 220, 230, 240 V) 03x-02A4-2 0.37 03x-03A5-2 0.55 0.75 03x-04A7-2 0.75 03x-06A7-2 03x-07A5-2...
Seite 323: Installation Und Anschluss Des Widerstands
Schutzschalter des Widerstands öffnet (ein überhitzter Widerstand öffnet das Schütz). Vereinfachte Darstellung der Schaltung - Beispiel. L1 L2 L3 Sicherungen temperaturgesteuerter Schalter des Widerstands ACS350 U1 V1 W1 Parametereinstellung Zur Freigabe der Widerstandsbremsung muss die Überspannungsregelung des Frequenzumrichters durch Einstellung von Parameter 2005 ÜBERSP REGER auf 0 (NICHT FREIG) abgeschaltet werden.
Seite 324 Technische Daten...
Seite 325: Abmessungen
Abmessungen Die Maßzeichnungen des ACS350 finden Sie auf den folgenden Seiten. Die Abmessungen sind in Millimetern und [Zoll] angegeben. Abmessungen...
Seite 326: Baugrößen R0 Und R1, Ip20 (Schrankgerät) / Ul-Offen
Baugrößen R0 und R1, IP20 (Schrankgerät) / UL-offen R1 und R0 sind identisch mit Ausnahme des Lüfters oben im R1 Gerät. Abmessungen...
Seite 327: Baugrößen R0 Und R1, Ip20 / Nema 1
Baugrößen R0 und R1, IP20 / NEMA 1 R1 und R0 sind identisch mit Ausnahme des Lüfters oben im R1 Gerät. Abmessungen...
Seite 328: Baugröße R2, Ip20 (Schrankgerät) / Ul-Offen
Baugröße R2, IP20 (Schrankgerät) / UL-offen Abmessungen...
Seite 329: Baugröße R2, Ip20 / Nema 1
Baugröße R2, IP20 / NEMA 1 Abmessungen...
Seite 330: Baugröße R3, Ip20 (Schrankgerät) / Ul-Offen
Baugröße R3, IP20 (Schrankgerät) / UL-offen Abmessungen...
Seite 331: Baugröße R3, Ip20 / Nema 1
Baugröße R3, IP20 / NEMA 1 Abmessungen...
Seite 332: Baugröße R4, Ip20 (Schrankgerät) / Ul-Offen
Baugröße R4, IP20 (Schrankgerät) / UL-offen Abmessungen...
Seite 334 ABB Automation Products GmbH ABB AG ABB Schweiz AG Motors & Drives Drives & Motors Normelec Clemens-Holzmeister-Straße 4 Badenerstrasse 790 Wallstadter Straße 59 A-1109 Wien CH-8048 Zürich D-68526 Ladenburg ÖSTERREICH SCHWEIZ DEUTSCHLAND Telefon +43-(0)1-60109-0 Telefon +41-(0)58-586 00 00 Telefon +49 (0)6203 717 717...
