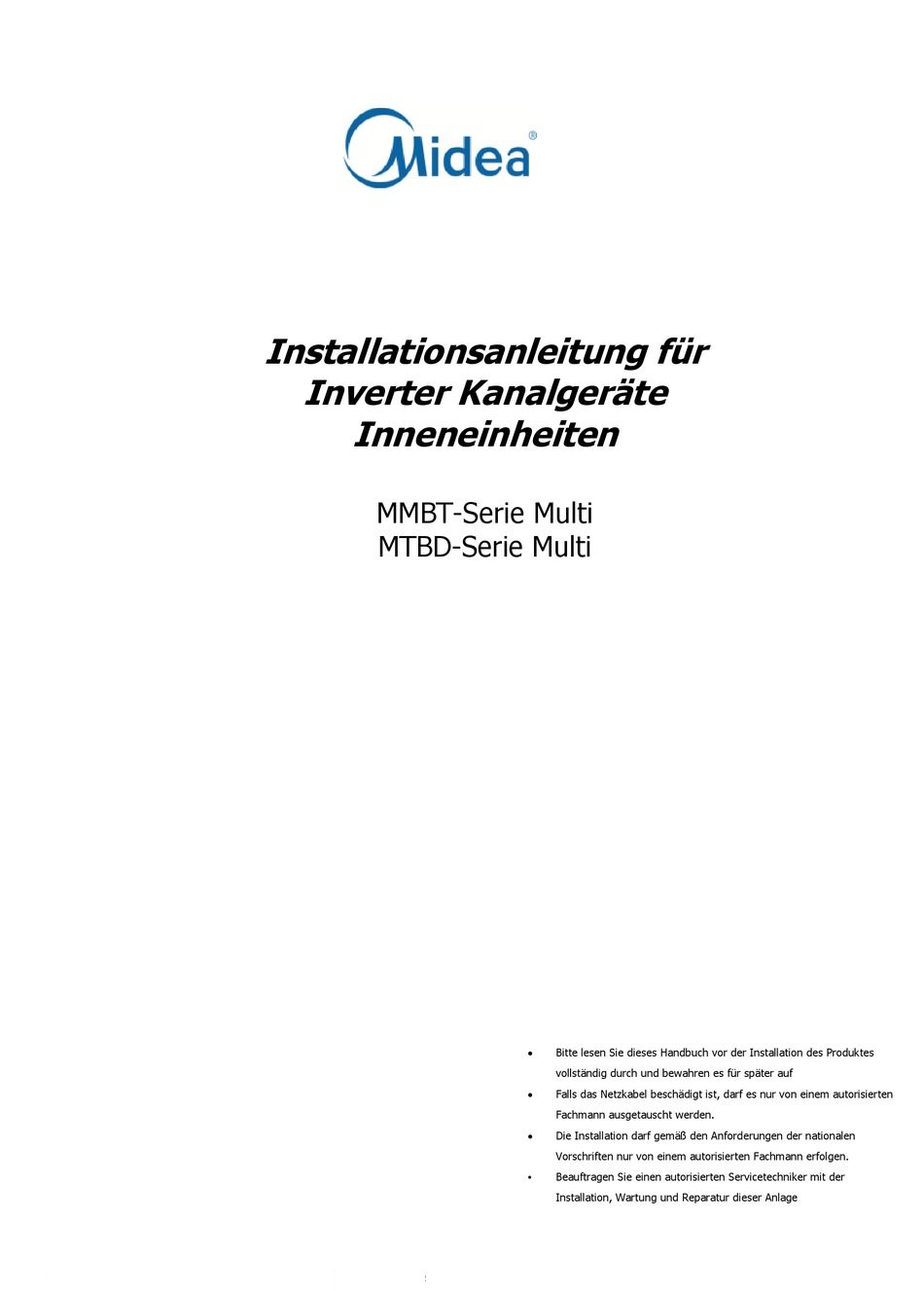

INSTALLATIONSHANDBUC
Installationsanleitung für
H
Inverter Kanalgeräte
Inneneinheiten
MMBT-Serie Multi
MTBD-Serie Multi
Bitte lesen Sie dieses Handbuch vor der Installation des Produktes
vollständig durch und bewahren es für später auf
Falls das Netzkabel beschädigt ist, darf es nur von einem autorisierten
Fachmann ausgetauscht werden.
Die Installation darf gemäß den Anforderungen der nationalen
Vorschriften nur von einem autorisierten Fachmann erfolgen.
Beauftragen Sie einen autorisierten Servicetechniker mit der
Installation, Wartung und Reparatur dieser Anlage
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Midea MMBT-Serie Multi
Inhaltszusammenfassung für Midea MMBT-Serie Multi
- Seite 1 INSTALLATIONSHANDBUC Installationsanleitung für Inverter Kanalgeräte Inneneinheiten MMBT-Serie Multi MTBD-Serie Multi Bitte lesen Sie dieses Handbuch vor der Installation des Produktes vollständig durch und bewahren es für später auf Falls das Netzkabel beschädigt ist, darf es nur von einem autorisierten Fachmann ausgetauscht werden.
- Seite 2 Bei der Nutzung als MULTI-Einheit sehen Sie bitte in den Installations- und Betriebshandbüchern der Außeneinheit nach.
-
Seite 3: Inhaltsverzeichnis
INHALT SEITE Installieren Sie die Anlage genau nach diesen Installationsanweisungen. Eine fehlerhafte Installation verursacht Wasserschäden, elektrischen Schlag oder Feuer..........SICHERHEITSVORKEHRUNGEN. Bei der Installation der Anlage in einem kleinen Raum ..........treffen Sie Vorkehrungen, um die Konzentration des INSTALLATIONSINFORMATIONEN Kältemittels bei einem Kältemittelaustritt unterhalb der .......... -
Seite 4: Installationsinformationen
Falls während der Installation Kältemittel austritt, lüften Gerät soll gemäß nationalen Sie den Bereich sofort. Schaltungsvorschriften installiert werden. Falls das Kältemittel mit Feuer in Berührung kommt, können giftige Gase entstehen. Betreiben Ihre Klimaanlage nicht einem Feuchtraum wie einem Bad oder einem Waschraum. Die Temperatur des Kältemittelkreislaufes ist hoch. -
Seite 5: Beigefügte Montageteile
BEIGEFÜGTE MONTAGETEILE Kontrollieren Sie bitte, ob die folgenden Montageteile vollständig sind. Falls ein paar Ersatzteile dabei sind, bewahren Sie diese sorgfältig auf. Tabelle 3-1 NAME FORM ANZAHL 1. Schallschutz-Isolierhülse 2. Klebeband Schlauchmaterial & Fittinge 3.Dichtungsschaumstoff 4.Orifice (bei einigen Modellen) 5. Ablaufverbindung Fittinge für Abflussleitung (für Kühlen &... -
Seite 6: Inspektion Und Umgang Mit Der Einheit
INSPEKTION UND UMGANG MIT DER VORSICHT EINHEIT Halten Innen- Außeneinheit sowie Stromversorgungs- und Verbindungskabel mindestens 1 Das Paket muss bei Lieferung kontrolliert werden. Sämtliche Meter von Fernsehern und Radios entfernt. Das verhindert Schäden sind sofort dem Dienstleister zu melden. Bildstörungen und Rauschen in jenen elektrischen Geräten. (Störungen können je nach den Umständen, unter denen die Achten Sie beim Umgang mit der Einheit auf folgende Dinge: elektromagnetischen Wellen erzeugt werden, auch bei... -
Seite 7: Neue Betonsteine
5.2.2 Neue Betonsteine Schächte für Lufteinlass und Luftauslass sollten weit genug Betonieren Sie die Bolzenschrauben mit ein. (Siehe Abb. voneinander entfernt sein, um einen Kurzschluss des 5-3) Luftstroms zu vermeiden. Empfohlene Schacht-Verbindung (Gleiteinschub) (flügelförmiger Einschub) Gewebe-Verbindung Gewebe-Verbindung Abb. 5.2.3 Für vorhandene Betonsteine Isolieraufhängung Nutzen Sie Hängeschraubhaken und befestigen die Lufteinlass... - Seite 8 Die Positionierung der Deckenöffnung, Inneneinheit und der Aufhängeschrauben Einheit: mm Abmessungen und Größe des Luftauslasses Größe des Lufteinlasses Luftfilter Position und Größe der abwärts gerichteten Ventilationsöffnung Luftfilter Elektro-Anschlusskasten Größe der montierten Aufhängung Elektro-Anschlusskasten Abb. 5-8 Installationshandbuch...
- Seite 9 Tabelle 5-2 Abstände der Öffnungsgröße des Luftauslasses Öffnungsgröße Luftrückführung Montageösen Außenabmessung 700 210 635 570 119 595 200 740 350 12~18 920 210 635 570 119 815 200 960 350 920 270 635 570 179 815 260 960 350 20 1180 490 920 270 635 570 179 815 260 (kleines Modell)
- Seite 10 5.9 Lüfterleistungen Kurven des statischen Drucks (mittlerer statischer Druck im Schacht) Höchste Geschwindigkeit Hohe Geschwindigkeit Höchste Geschwindigkeit Mittlere Geschw. Hohe Geschwindigkeit Mittlere Geschwindigkeit Geringe Geschwindigkeit Geringe Geschw. 1000 1100 1200 Luftvolumen (m Luftvolumen (m Höchste Geschwindigkeit Höchste Geschwindigkeit Hohe Geschwindigkeit Hohe Geschwindigkeit Mittlere Geschwindigkeit Mittlere Geschwindigkeit...
- Seite 11 36k (kleines Modell) Hohe Geschwindigkeit Höchste Geschwindigkeit Mittlere Geschw. Geringe Geschw. Hohe Geschwindigkeit Mittlere Geschw. Geringe Geschw. 1000 1100 1200 1300 1400 1500 1600 1700 1800 1100 1200 1400 1600 1800 2000 2200 2400 Luftvolumen (m Luftvolumen (m Höchste Geschwindigkeit Höchste Geschwindigkeit Hohe Geschwindigkeit Hohe Geschwindigkeit...
- Seite 12 Kurven des statischen Drucks (hoher statischer Druck im Schacht) Höchste Geschwindigkeit Höchste Geschwindigkeit Hohe Geschwindigkeit Hohe Geschw. Mittlere Geschwindigkeit Mittlere Geschwindigkeit Geringe Geschwindigkeit Geringe Geschw. 1000 1100 1200 1300 1400 1500 1000 1100 1200 1300 1400 1500 1600 Luftvolumen (m Luftvolumen (m Höchste Geschwindigkeit Höchste Geschw.
-
Seite 13: Installation Der Ausseneinheit
INSTALLATION DER AUSSENEINHEIT 6.2 Darstellung der Gehäusegröße 6.1 Installationsort Splitt-Modell Außeneinheit Die Außeneinheit sollte an einem Ort montiert werden, der folgende Anforderungen erfüllt: Es gibt ausreichend Platz für die Installation und Wartung. Lufteinlass und Luftauslass sind nicht behindert und keinem starken Wind ausgesetzt. Der Ort muss trocken und gut belüftet sein. -
Seite 14: Platz Für Installation Und Wartung
3. Zentrifugallüfter-Außeneinheit Tabelle 6-1 MODELL BEMERKUNG Abb. 6-2 09~12 Abb. 6-2 Abb. 6-2 Abb. 6-2 Abb. 6-2 Abb. 6-2 Abb. 6-7 Abb. 6-2 18~36 Tabelle 6-3 Abb. 6-2 Einheit: mm MODELL Abb. 6-2 1174 1120 680 1170 Abb. 6-3 1174 1120 680 Abb. - Seite 15 (Wand oder Hindernis) HINWEIS Alle Abbildungen in diesem Handbuch dienen nur zur Veranschaulichung. Sie können leicht von der von Ihnen erworbenen Klimaanlage abweichen. tatsächliche Einheit soll dominieren. >30cm 6.4 Verfügbare Konfiguration für /11,81Zoll Zentrifugallüfter-Außeneinheit Lufteinlass >30cm Für die Außeneinheit sind vier verschiedene /11,81Zoll Konfigurationen möglich, indem nur Verkleidungen und Lufteinlass...
-
Seite 16: Transport Und Montage
Tabelle 6-4 6.5 Transport und Montage Beschreibung Da sich der Schwerpunkt der Einheit nicht in der Mitte befindet, seien Sie bitte achtsam, wenn Sie die Einheit mit einem Gurt heben. Außeneinheit Schwingungsfreier Gummi Tragen Sie die Außeneinheit nicht am Einlass, um eine Verformung zu vermeiden. -
Seite 17: Installation Der Verbindungsleitung
INSTALLATION VORSICHT VERBINDUNGSLEITUNG Alle Rohrleitungsarbeiten müssen einem zugelassenen Kältetechniker ausgeführt werden und die 7.1 Vorbereitung und Vorsichtsmaßnahmen geltenden örtlichen nationalen Vorschriften einhalten. Prüfen Sie vor der Installation, dass der Höhenunterschied, die Länge der Kältemittelleitungen sowie die Anzahl der Biegungen Lassen Sie während der Installation weder Luft noch zwischen Innen- und Außeneinheit folgende Anforderungen Staub oder... -
Seite 18: Kältemittelleitung
Verlegen Sie die Leitungen Hinweis: Alle verwendeten Abzweigleitungen müssen von Midea hergestellt sein, sonst kann es zu Funktionsfehlern kommen. Die Bohren Sie ein Loch in die Wand (passend für die Größe der Inneneinheiten sollten Leitungsdurchführung) und setzen dann die Passteile wie die gleichmäßig an beiden Seiten der U-förmigen Abzweigleitung... -
Seite 19: Hinzuzufügende Menge Kältemittel
8.4 Evakuieren mittels Vakuumpumpe Die Abzweigleitung muss waagerecht installiert werden, wobei der Winkelfehler nicht größer als 10° sein sollte. Anderenfalls wird eine Fehlfunktion auftreten. Verwenden Sie eine Vakuumpumpe mit einem Vakuumlevel von weniger als -0,1MPa und einer Luftabpumpleistung über 40l/min. U--förmiger Leitungsabzweig Die Außeneinheit hat nicht unbedingt ein Vakuum. -
Seite 20: Isolierung
9.3 Isolierung Evakuieren Sie die Luft mit einer Vakuumpumpe. (Siehe Abb. 9-3) Achten Sie darauf, alle offenen Stellen der Kältemittelleitungen vollständig zu isolieren. Eine unvollständige Isolierung kann zur Kondensation führen. (Für die Nutzung eines Mehrwegeventils sehen Sie bitte in dessen Bedienungsanleitung nach.) ANSCHLUSSDIAGRAMM Lösen und entfernen Sie die Muttern der Absperrventile A und B und verbinden den Füllschlauch des Mehrwegeventils mit... -
Seite 21: Installation Des Frischluftschachts
Installation der Ablaufleitung für die Einheit mit Pumpe. Betreiben Sie die Klimaanlage in der Betriebsart "COOLING". Das 1-1,5m/3,28-4,92Fuß Geräusch der Ablaufpumpe sollte hörbar sein. Prüfen Sie, ob das Gefälle über Wasser gut abgeführt wird (1 Min. Verzögerung ist durch die Länge der ＜/72,0807minm 1/50 Ablaufleitung... -
Seite 22: Wartung Von Motor Und Ablaufpumpe
Tabelle 13-2 12.1 Wartung von Motor und Ablaufpumpe (rückseitiger Luftstrom als Beispiel) Motorwartung: 1. Nehmen Sie die Verkleidung vom Lüftungsfach ab. 2. Nehmen Sie das Gebläsegehäuse ab. 3. Nehmen Sie den Motor heraus. VERKABELUNG Motor Gerät soll gemäß nationalen Schaltungsvorschriften installiert werden. Die Klimaanlage soll einen separaten Stromkreis mit der Gebläsegehäuse angegebenen Spannung haben. -
Seite 23: Testbetrieb
2.Zentrifugallüfter-Außeneinheit Abb.14-2 Schutzverkleidung HINWEIS Alle Abbildungen in diesem Handbuch dienen nur zur Veranschaulichung. Sie können leicht von der von Ihnen erworbenen Klimaanlage abweichen (je nach Modell). Die tatsächliche Einheit soll dominieren. 15. TESTBETRIEB Nach der gesamten Installation muss der Testbetrieb ausgeführt werden. - Seite 24 Spezifikation der Stromversorgung (Inneneinheit) Tabelle 14-1 30~36 42~48 MODELL 1 Phase 1 Phase 1 Phase 1 Phase 1 Phase PHASE STROM FREQUENZ & SPANNUNG 208-240V 208-240V 208-240V 208-240V 208-240V 20/16 40/25 50/30 60/45 60/50 TRENNSCHALTER/SICHERUNG(A) Tabelle 14-2 30~36 42~60 30~36 42~60 MODELL 3 Phasen...
- Seite 25 Spezifikation der Stromversorgung (unabhängige Stromversorgung) Tabelle 14-5 30~36 42~48 MODELL 1 Phase 1 Phase 1 Phase 1 Phase 1 Phase PHASE STROM (innen) 208-240 V 208-240V 208-240V 208-240V 208-240V FREQUENZ & SPANNUNG 20/16 20/16 20/16 20/16 20/16 TRENNSCHALTER/SICHERUNG(A) 1 Phase 1 Phase 1 Phase 1 Phase...
- Seite 26 VORSICHT Die in der oben genannten Stromversorgung enthaltene Stromversorgung kann auf die Tabelle angewendet werden. Vor Arbeiten an den Anschlüssen müssen alle Versorgungsstromkreise getrennt werden. Schaltbild Abb. 14-3 Stromversorgung Schalter/Sicherung (vor Ort verfügbar) Netzkabel (innen) Netzverbindungskabel (außen) Innen Einheit Außen Einheit Erdungskabel Kabel für starkes elektr.
- Seite 27 Abb. 14-5 Stromversorgung Stromversorgung Schalter/Sicherung (vor Ort verfügbar) Netzkabel (innen) Netzverbindungskabel (außen) Innen einheit Außen- einheit Erdungskabel Erdungskabel Kabel für schwaches elektr. Signal — — — — — — Stromversorgung Schalter/Sicherung (vor Ort verfügbar) Innen- einheit Erdungskabel — — — — — — Erden Sie die Klimaanlage ordentlich, falls ihre Störungsschutzfunktion beeinträchtigt ist.
- Seite 28 Midea Europe GmbH Eisenstrasse 9c 65428 Rüsselsheim Tel: +49 6142 835 94 0 Fax:+49 6142 835 94 21 Konstruktion und Spezifikationen können zur Produktverbesserung ohne vorherige Ankündigung geändert werden. Zu Details fragen Sie den Verkaufsvertreter oder Hersteller. Technische Änderungen, Irrtümer und Druckfehler vorbehalten. Stand 02/2015...
