2.
Verlegen Sie die Leitungen
Bohren Sie ein Loch in die Wand (passend für die Größe der
Leitungsdurchführung) und setzen dann die Passteile wie die
Leitungsdurchführung und deren Abdeckung ein.
Binden Sie die Verbindungsleitung und die Kabel mit
Bindungsband fest zusammen.
Führen Sie die gebundene Verbindungsleitung von außen
durch die Wanddurchführung. Achten Sie bei der
Rohrverlegung darauf, die Kupferrohre nicht zu beschädigen.
3 V
erbinden Sie die Leitungen.
4
Evakuieren Sie mit einer Vakuumpumpe für Kältemittel.
5
Öffnen Sie die Absperrventile der Außeneinheit.
Prüfen Sie die Kältemittel-Dichtheit. Prüfen Sie alle
6
Verbindungen mit einem Leckdetektor oder mit
Seifenwasser.
7
Umhüllen Sie die Verbindungen der Verbindungsleitung mit
dem Isolierschaumstoff und binden sie gut mit Klebeband,
um mögliche Undichtheit zu vermeiden.

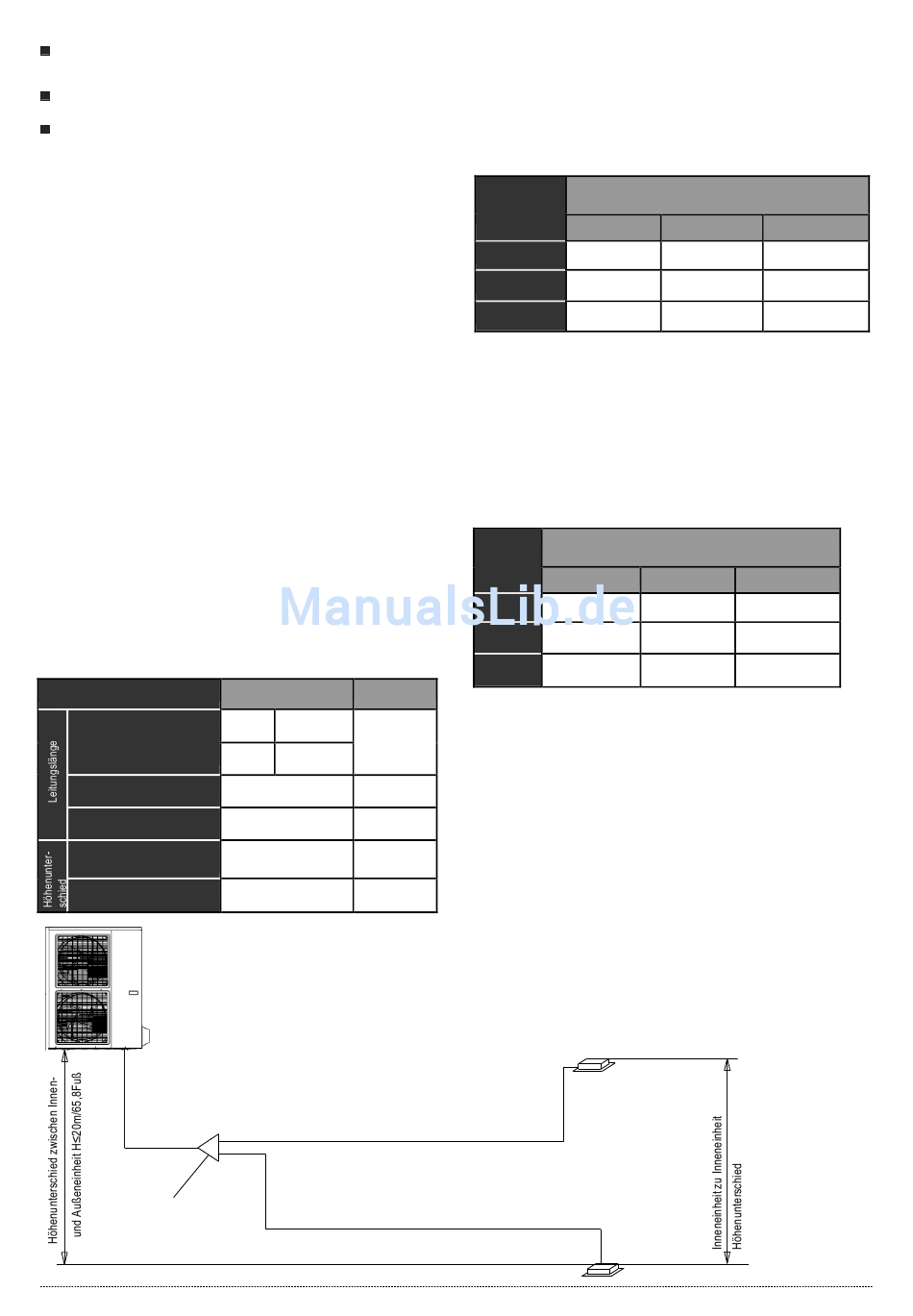

8. KÄLTEMITTELLEITUNG (die Einheit
mit Zwillingsfunktion)
8.1 Zulässige Länge und zulässiger
Höhenunterschied der Kältemittelleitung
Hinweis: Die reduzierte Länge der Abzweigleitung ist
0,5m/1,64Fuß der äquivalenten Länge der Leitung.
Tabelle 8-1
Gesamtleitungslänge
(tatsächlich)
(am weitesten vom
Rohrleitungsabzwei
(am weitesten vom
g)
Rohrleitungsabzwei
g)
Höhenunterschied von
Innen- zur Außeneinheit
Höhenunterschied zwischen
Inneneinheiten
Außeneinheit
L
A
Leitungsabzweigung
Installationshandbuch
16
Leitung
Zulässiger Wert
18k+18k
30m/98,42Fuß
L+L1+L2
24k+24k/
50m/164,04Fuß
30k+30k
15m/49,21Fuß
L1,L2
L1-L2
10m/32,8Fuß
20m/65,8Fuß
H1
H2
0,5m/1,64Fuß
L
1
L
2
Hinweis: Alle verwendeten Abzweigleitungen müssen von Midea
hergestellt sein, sonst kann es zu Funktionsfehlern kommen. Die
Inneneinheiten sollten
gleichmäßig an beiden Seiten der U-förmigen Abzweigleitung
installiert sein.
8.2 Größe der Verbindungsleitungen für Inneneinheit
Tabelle 8-2
Größe der Verbindungsleitungen für die 410A Inneneinheit
Leistung der
Größe der Hauptleitung (mm)
Inneneinheit
(A)
Gasseite
Φ12,7/0,5Zoll
18k
Φ15,9/0,626Zoll
24k
Φ15,9/0,626Zoll
30k
8.3 Größe der Verbindungsleitungen für Außeneinheit
Wählen Sie die Durchmesser der Verbindungsleitungen zur
Außeneinheit anhand der folgenden Tabellen. Falls die
Hauptzubehörleitung größer als die Hauptleitung ist,
nehmen Sie die größere davon als Auswahl.
Tabelle 8-3
Größe der Verbindungsleitungen für die 410A Außeneinheit
Größe der Hauptleitung (mm)
Modell
Gasseite
Φ15,9/0,626Zoll
36k
Φ15,9/0,626Zoll
48k
Φ15,9/0,626Zoll
60k
Inneneinheit
Flüssigkeitsseite Verfügbarer
Leitungsabzweig
Φ6,35/0,25Zoll
CE-FQZHN-01C
Φ9,5/0,375Zoll
CE-FQZHN-01C
Φ9,5/0,375Zoll
CE-FQZHN-01C
Flüssigkeitsseite
Die erste Abzweigleitung
CE-FQZHN-01C
Φ9,5/0,375Zoll
CE-FQZHN-01C
Φ9,5/0,375Zoll
Φ9,5/0,375Zoll
CE-FQZHN-01C
Abb. 8-1
