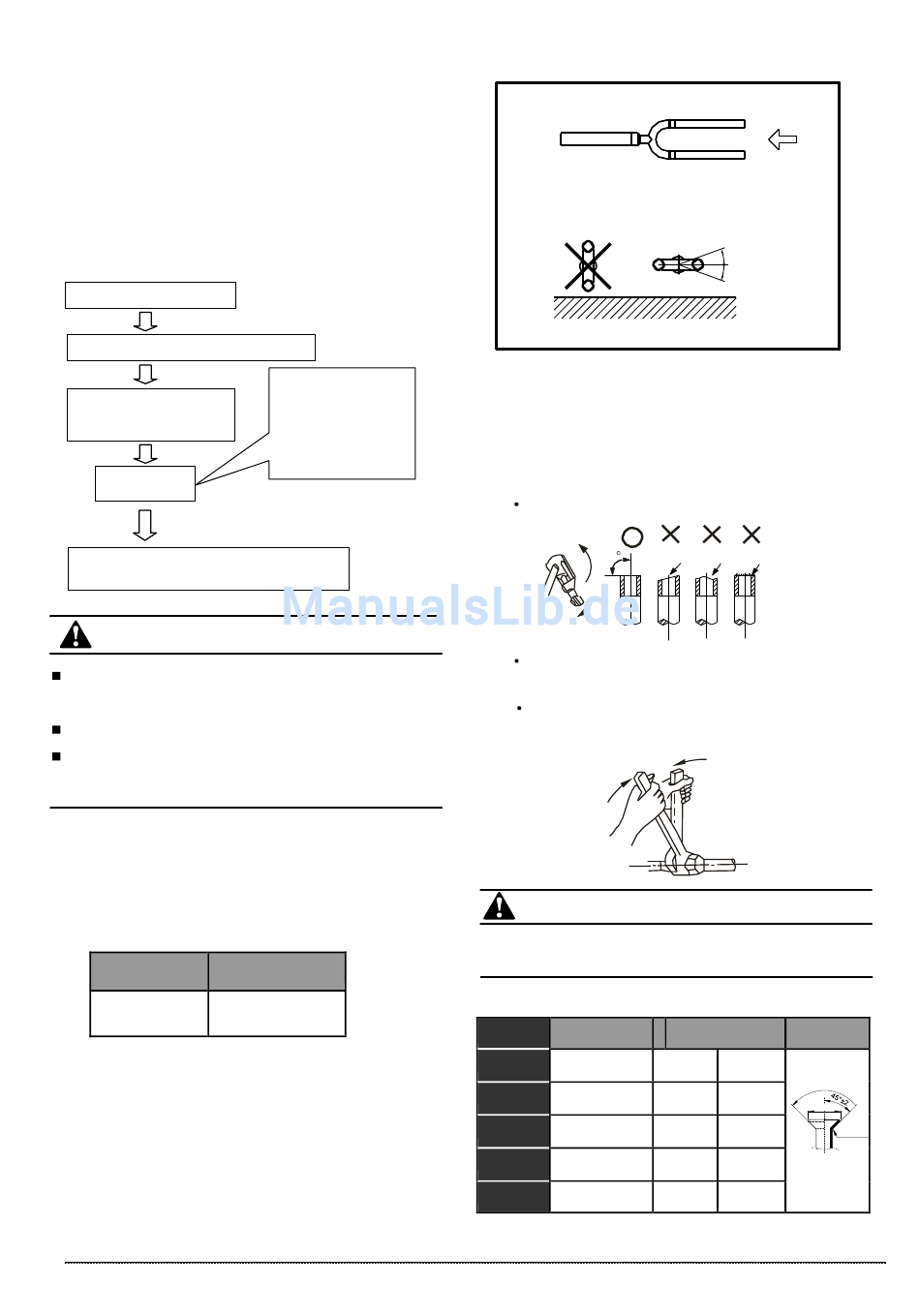

8.4 Evakuieren mittels Vakuumpumpe
1)
Verwenden Sie eine Vakuumpumpe mit einem Vakuumlevel von
weniger als -0,1MPa und einer Luftabpumpleistung über 40l/min.
2)
Die Außeneinheit hat nicht unbedingt ein Vakuum. Öffnen Sie nicht
die Absperrventile der Gas- und Flüssigkeitsleitungen an der
Außeneinheit.
3)
Achten Sie darauf, dass die Vakuum pump e nach 2 h Betrieb oder
später ein Ergebnis von -0,1MPa oder niedriger erreicht. Falls die
Pumpe auch nach mehr als 3 h Betrieb nicht -0,1MPa oder niedriger
erreicht, prüfen Sie bitte, ob die Leitung undicht ist oder Wasser mit
enthält.
Anschließen der Vakuumpumpe
Betrieb der Pumpe (mindestens 2 Stunden lang)
Wenn das Vakuumniveau
-0,1MPa erreicht, sollte die Pumpe
noch 20-60 Min. weiterlaufen
Abschalten der
Vakuumpumpe
Halten Sie den Vakuumzustand mindestens 1 Stunde lang
VORSICHT
Vermischen Sie nicht unterschiedliche Kältemittel oder missbrauchen die
Werkzeuge und Messgeräte, die direkt mit Kältemittel in Berührung
kommen.
Verwenden Sie kein Kältemittelgas zur Luftevakuierung.
Falls das Vakuumniveau nicht -0,1MPa erreicht, prüfen Sie bitte, ob eine
Leckstelle vorliegt und suchen diese. Falls es keine Leckstelle gibt, lassen
Sie die Vakuumpumpe nochmals 1 bis 2 Stunden laufen.
8.5 Hinzuzufügende Menge Kältemittel
Berechnen Sie die zusätzliche Kältemittelmenge entsprechend
Durchmesser und Länge der Flüssigkeitsleitung bei der
Verbindung
zwischen
Kältemittel ist R410A.
Tabelle 8-4
Rohrgröße auf der
Hinzuzufügendes Kältemittel
Flüssigkeitsseite
Φ6,35/0,25Zoll
Φ9,52/0,375Zoll
Schließen des Ventils des
1.
Manometers.
Trennen
der
Verbindung
2.
zwischen
Manometer
und
Vakuumpumpe.
Schließen der
3.
Vakuumpumpe
Abb. 8-2
Innen-
und
Außeneinheit.
pro Meter
0,015kg/0,033Pfund
0,030kg/0,066Pfund
1)
Die Abzweigleitung muss waagerecht installiert werden, wobei der
Winkelfehler nicht größer als 10° sein sollte. Anderenfalls wird eine
Fehlfunktion auftreten.
U--förmiger Leitungsabzweig
Eine Richtungsbetrachtung
Falsch
Waagerechte Oberfläche
9.
VERBINDUNG DER KÄLTEMITTELLEITUNGEN
9.1 Evakuieren der Luft
Aufweiten
1
Schneiden Sie ein Rohr mit einem Rohrschneider ab. (Siehe
Abb. 9-1)
Setzen Sie eine Überwurfmutter auf und weiten das Rohr.
Ziehen Sie die Mutter fest
2
Bringen Sie die Verbindungsleitungen an die richtige Stelle,
ziehen die Mutter per Hand an und ziehen sie dann mit zwei
Schraubenschlüsseln gleichzeitig fest. (Siehe Abb. 9-2)
Das
Zu großes Drehmoment beschädigt die trichterförmige Aufweitung und
zu geringes Drehmoment verursacht Undichtheit. Bestimmen Sie das
Drehmoment bitte gemäß Tabelle 9-1.
Tabelle 9-1
Anzugsdrehmoment
Rohrdicke
14,2～17,2 Nm
Ø6,35/0,25Zoll
(144～176 kgcm)
32,7～39,9 Nm
Ø9,52/0,375Zoll
(333～407 kgcm)
49,5～60,3 Nm
Ø12,7/0,5Zoll
(504～616 kgcm)
61,8～75,4 Nm
Ø15,9/0,626Zoll
(630～770 kgcm)
97,2～118,6 Nm
Ø19,1/0,725Zoll
(990～1210 kgcm)
Richtig
10°
10°
Schief rauh
Grat
90
Abb. 9-1
VORSICHT
Bördelgröße A min
max
(mm)
8,3/0,327Zoll
8,7/0,343Zoll
12,0/0,472Zoll 12,4/0,488Zoll
15,4/0,606Zoll 15,8/0,622Zoll
18,6/0,732Zoll 19,0/0,748Zoll
22,9/0,902Zoll 23,3/0,917Zoll
A
Abb. 8-3
Abb. 9-2
Bördelform
90 °± 4
A
R0,4~0,8
Installationshandbuch
17
