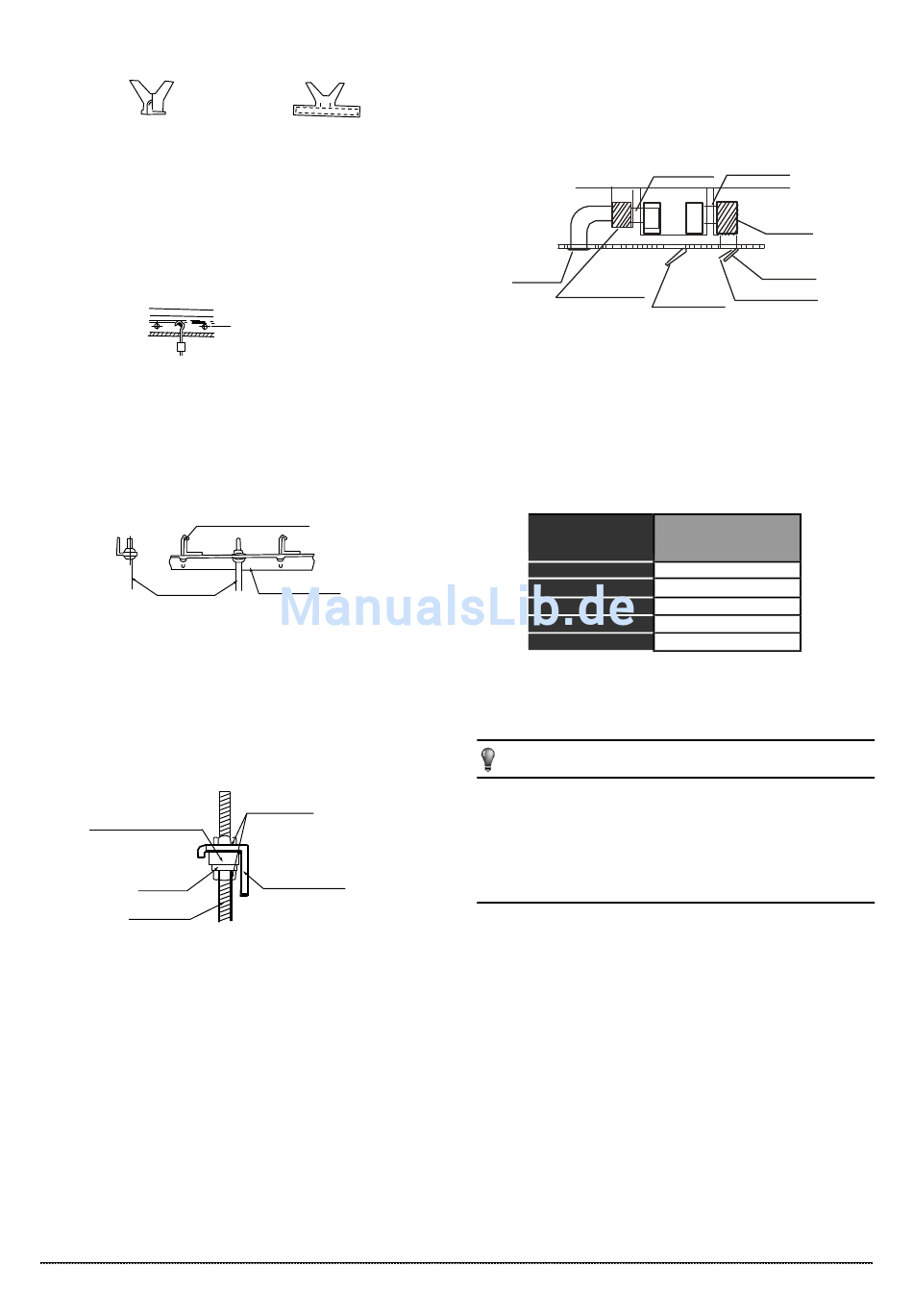

5.2.2
Neue Betonsteine
Betonieren Sie die Bolzenschrauben mit ein. (Siehe Abb.
5-3)
(flügelförmiger Einschub)
5.2.3
Für vorhandene Betonsteine
Nutzen Sie Hängeschraubhaken und befestigen die
Halterung. (Siehe Abb. 5-4)
Schraubhaken
(Leitungsaufhängung und Schraubhaken)
5.2.4
Stahldeckenkonstruktion
Verwenden und montieren Sie direkt das stützende Winkelprofil.
(Siehe Abb. 5-5)
Aufhängeschraube
Aufhängeschrauben
2
Aufhängen der Inneneinheit
(1) Hängen Sie die Inneneinheit mit einer Sperre an den
Aufhängebolzenschrauben an.
(2) Richten Sie die Inneneinheit mit einer Wasserwaage
waagerecht aus, sonst kann es zum Wasseraustritt kommen.
stoßfester Dämpfer
Unterleg-
scheibe
Aufhänge-
schraube
5.3 Installation von Schacht und Zubehör
1. Installieren Sie den passenden Filter (optional) für den Lufteinlass.
2. Installieren Sie die Gewebe-Verbindung zwischen Grundgerät und Schacht.
(Gleiteinschub)
Abb.
5-3
Stahlschiene
Abb.
5-4
Stützendes
Winkelprofil
Abb. 5-5
Schraubenmutter
Aufhängung
Abb.
5-6
3.
Schächte für Lufteinlass und Luftauslass sollten weit genug
voneinander entfernt sein, um einen Kurzschluss des
Luftstroms zu vermeiden.
4.
Empfohlene Schacht-Verbindung
Gewebe-Verbindung
Luftauslass
Isolieraufhängung
5.
Bitte beachten Sie bei der Installation den folgenden statischen
Druck
Tabelle 5-1
MODELL
(Btu/h)
12
18
24
30~36
42~60
Ändern Sie den statischen Druck des Lüftermotors entsprechend
zum statischen Druck des externen Schachts.
1. Lassen Sie das Gewicht des Verbindungsschachts nicht auf der
Inneneinheit lasten.
2. Bei der Schachtverbindung verwenden Sie zur
Vibrationsdämpfung eine Einbindung mit unbrennbarem Stoff.
3. Außen um den Schacht sollte Dämmschaumstoff zur Vermeidung
von Kondenswasser gepackt werden und im Schacht sollte eine
interne Unterlage eingebracht werden, um bei besonderen
Anforderungen den Schall zu dämpfen.
Gewebe-Verbindung
Isolieraufhängung
Lufteinlass
Luftstaubfilter
Revisionsöffnung
Abb. 5-7
Statischer Druck
(Pa)
30
70
70
80
100
HINWEIS
Installationshandbuch
5
