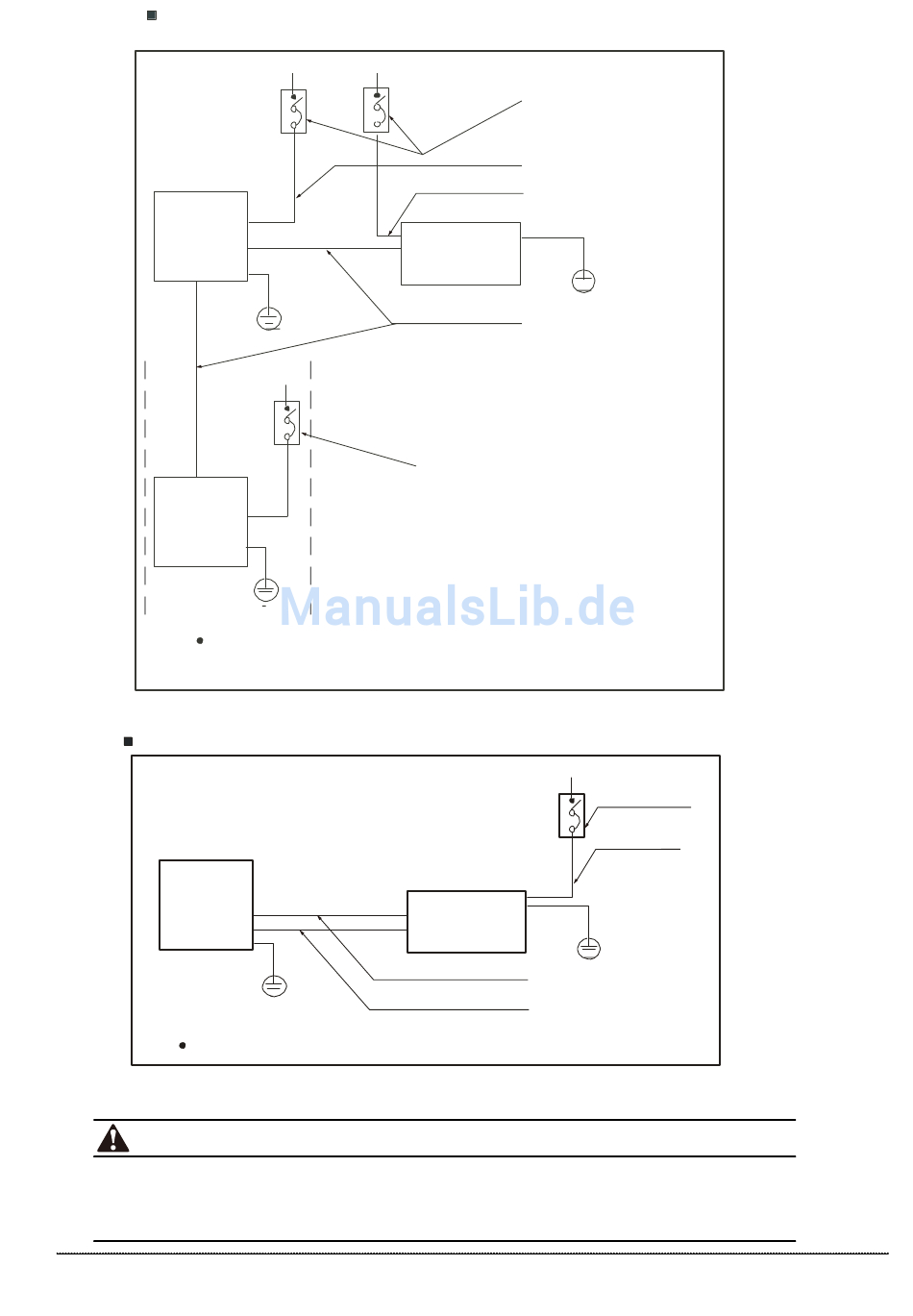

Abb. 14-5
Stromversorgung
Innen
einheit
Erdungskabel
— — — — — —
Stromversorgung
Innen-
einheit
Erdungskabel
— — — — — —
Erden Sie die Klimaanlage ordentlich, falls ihre
Störungsschutzfunktion beeinträchtigt ist.
Abb. 14-6
Innen-
Einheit
Erdungskabel
Erden Sie die Klimaanlage ordentlich, falls ihre Störschutzfunktion beeinträchtigt ist.
Eine Trennvorrichtung mit einer Kontakttrennung durch Luftspalt für alle aktiven Leiter sollte in der festen
Installation entsprechend den nationalen Schaltungsrichtlinien enthalten sein.
Für die Beschaltung verwenden Sie bitte den entsprechenden Plan, weil sonst Schäden auftreten können. Die
Symbole der Innen-Anschlussklemme in einigen der folgenden Abbildungen können durch L N L1 N1 ersetzt werden.
Stromversorgung
Außen-
einheit
Schalter/Sicherung (vor
Ort verfügbar)
Außen-
Einheit
VORSICHT
Schalter/Sicherung (vor
Ort verfügbar)
Netzkabel (innen)
Netzverbindungskabel (außen)
Erdungskabel
Kabel für schwaches elektr. Signal
Stromversorgung
Schalter/Sicherung (vor
Ort verfügbar)
Netzkabel (außen)
Erdungskabel
Kabel für starkes elektr. Signal
Kabel für schwaches elektr. Signal
Installationshandbuch
