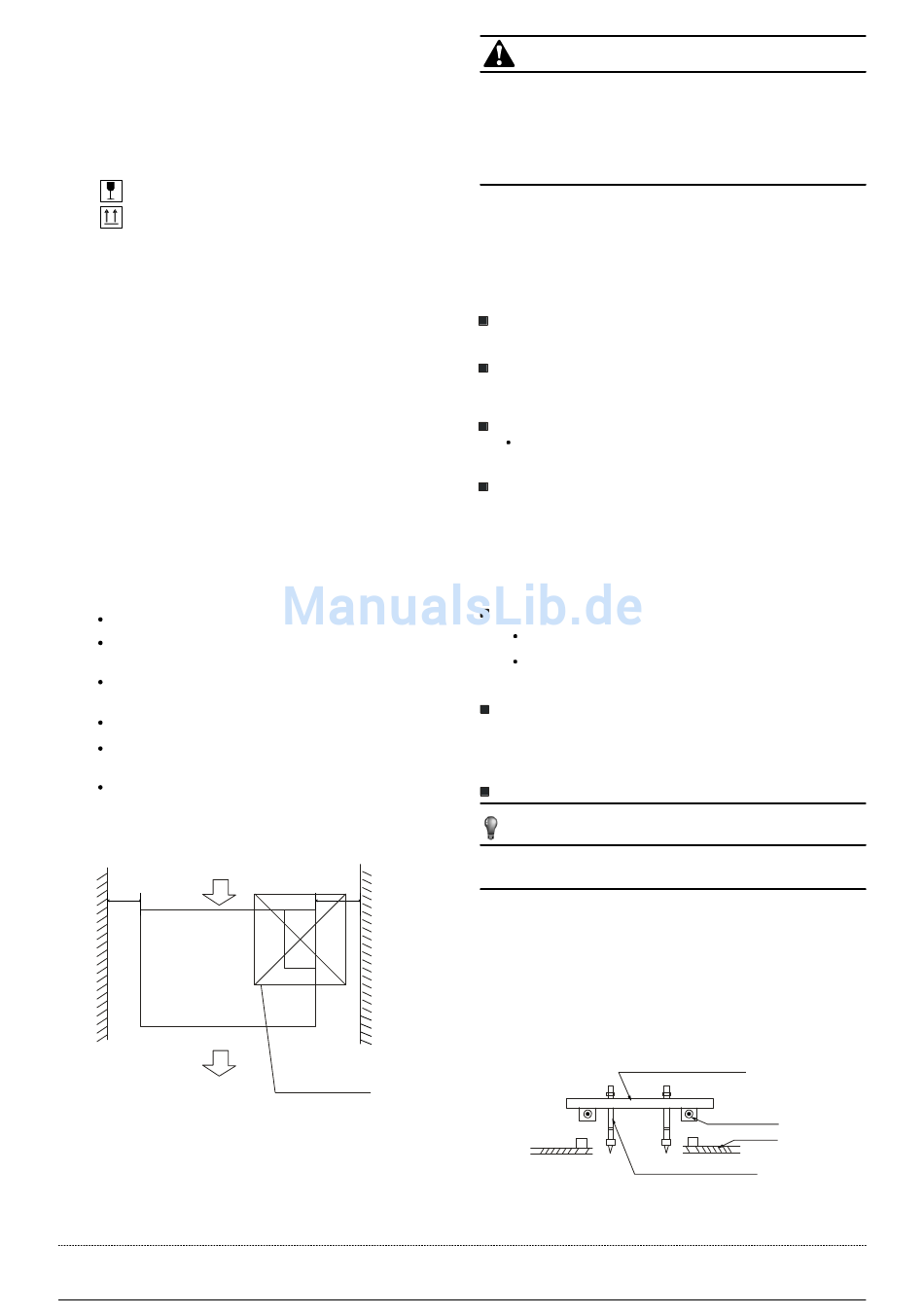

4.
INSPEKTION UND UMGANG MIT DER
EINHEIT
Das Paket muss bei Lieferung kontrolliert werden. Sämtliche
Schäden sind sofort dem Dienstleister zu melden.
Achten Sie beim Umgang mit der Einheit auf folgende Dinge:
1
Zerbrechlich. Behandeln Sie die Einheit sorgsam.
Halten Sie die Einheit zur Vermeidung von
Kompressorschäden aufrecht.
2
Wählen Sie vorher den Weg aus, auf dem die Einheit
hereingebracht wird.
3
Transportieren Sie diese Einheit soweit möglich
originalverpackt.
4
Verwenden
Sie
beim
Schutzeinrichtungen, um Gurtschäden zu vermeiden und
achten auf den Schwerpunkt der Einheit.
5.
INSTALLATION DER INNENEINHEIT
5.1 Installationsort
Die Inneneinheit sollte an einem Ort montiert werden, der
folgende Anforderungen erfüllt.
Es gibt ausreichend Platz für die Installation und Wartung.
Die Decke verläuft waagerecht und kann das Gewicht der
Inneneinheit tragen.
Auslass und Einlass sind nicht behindert und der Einfluss
der Außenluft ist minimal.
Der Luftstrom kann den gesamten Raum erreichen.
Die Verbindungsleitung und Ablaufleitung können leicht
abgebaut werden.
Es gibt keine direkte Strahlung von Heizgeräten.
Platzbedarf für Wartung
200mm/7,874Zoll oder
mehr
Installationshandbuch
4
Heben
der
Einheit
immer
300mm/11,811Zoll oder
mehr
600mmX600mm/23,622ZollX23,622
Zoll Revisionsöffnung
Abb. 5-1
VORSICHT
Halten
Sie
Innen-
Stromversorgungs- und Verbindungskabel mindestens 1
Meter von Fernsehern und Radios entfernt. Das verhindert
Bildstörungen und Rauschen in jenen elektrischen Geräten.
(Störungen können je nach den Umständen, unter denen die
elektromagnetischen Wellen erzeugt werden, auch bei
Einhaltung von 1 Meter Abstand auftreten.)
5.2 Montage des Grundgeräts
1
Befestigen Sie die Ø10/Ø0,394Zoll
Aufhängeschrauben. (4 Schrauben)
Bitte nutzen Sie die nachstehenden Abbildungen für die
Anordnung der 4 Bolzenschrauben.
Beurteilen Sie die Deckenkonstruktion und montieren mit den
/
0,394Zoll Aufhängeschrauben.
Ø
Fragen Sie einen Baufachmann nach speziellen Methoden.
Halten Sie die Decke flach. Verstärken Sie den Dachbalken,
um mögliche Vibrationen zu vermeiden.
Nach der Installation des Grundgeräts führen Sie die Rohr- und
Leitungsarbeiten in der Decke aus. Bei der Auswahl des
Arbeitsbeginns bestimmten sie die Richtung der zu ziehenden
Rohrleitungen. Insbesondere bei einer Zwischendecke bringen
Sie die Kältemittelleitungen, Ablaufrohre sowie Innen- &
Außenleitungen an die Verbindungspositionen, bevor Sie die
Maschine aufhängen.
Befestigen Sie die Aufhängeschrauben.
Kürzen Sie den Dachbalken.
Befestigen Sie den abgeschnittenen Bereich und
stabilisieren den Dachbalken.
Nach Auswahl des Montageorts bringen Sie die
Kältemittelleitungen, Ablaufleitungen sowie die Kabel der Innen-
und Außeneinheit an die Montageorte, bevor Sie die Einheit
aufhängen.
Befestigen Sie die Aufhängeschrauben.
HINWEIS
Achten Sie darauf, dass der Ablaufwinkel 1:100 oder steiler ist
5.2.1
Holzkonstruktion
Bringen Sie die Querleiste über dem Dachbalken an und
montieren dann die Aufhängeschrauben. (Siehe Abb. 5-2)
Kantholz über dem Balken
Aufhängeschrauben
und
Außeneinheit
sowie
die
Dachbalken
Decken-
Abb. 5-2
10
Ø
