(Wand oder Hindernis)
>30cm
/11,81Zoll
Lufteinlass

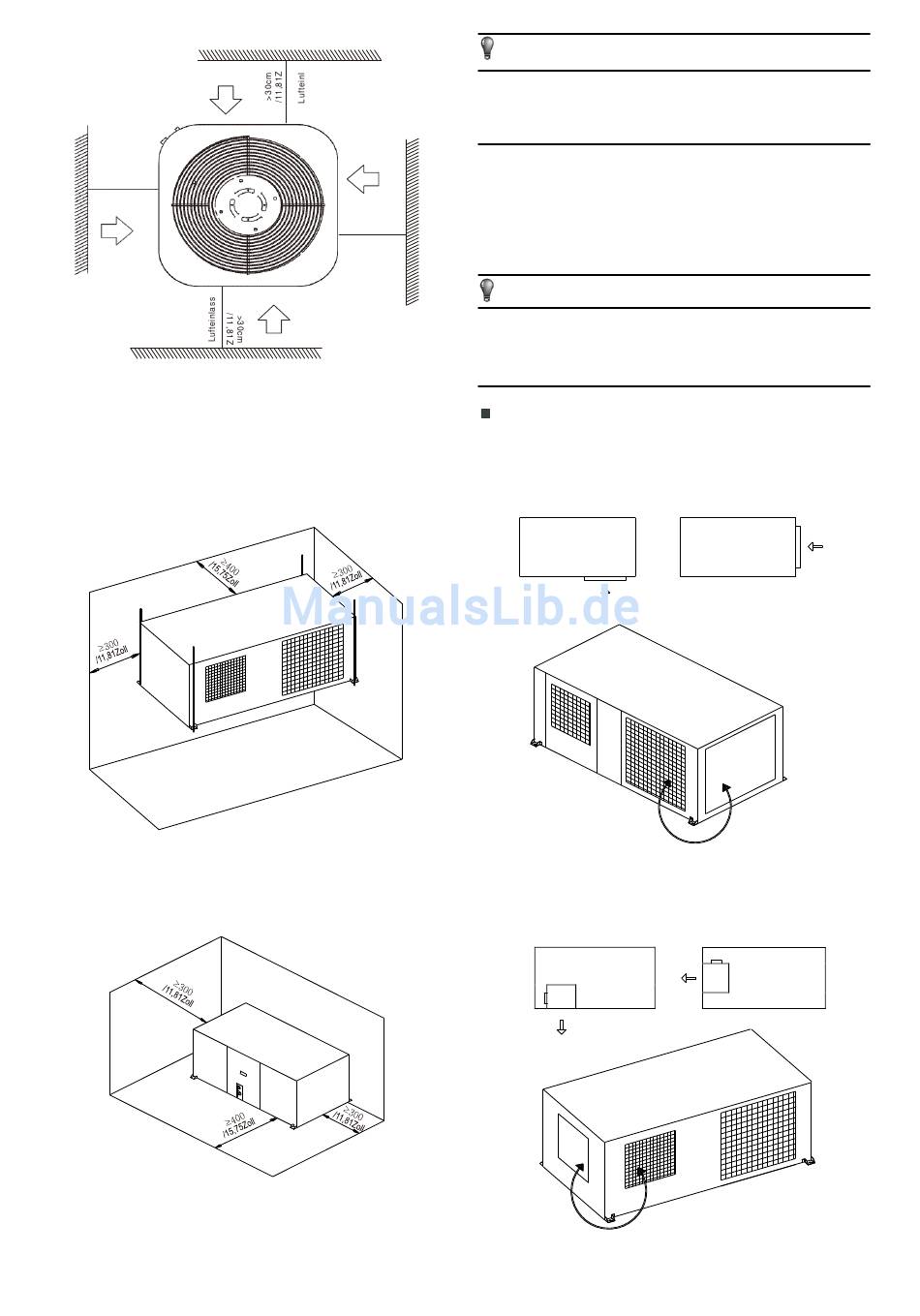

3. Zentrifugallüfter-Außeneinheit
a)
Bei einer hängenden Installation in der Decke
b)
Bei einer Installation auf dem Boden
Alle Abbildungen in diesem Handbuch dienen nur zur
Veranschaulichung. Sie können leicht von der von
Ihnen
tatsächliche Einheit soll dominieren.
6.4 Verfügbare Konfiguration für
Zentrifugallüfter-Außeneinheit
>30cm
Für die Außeneinheit sind vier verschiedene
/11,81Zoll
Konfigurationen möglich, indem nur Verkleidungen und
Lufteinlass
Lüfterposition geändert werden.
Beachten Sie, dass die Lüftereinheit etwa 30kg/1058Unzen
wiegt und dass die Einheit sowie zugehörige Ausrüstung
während der Installation mit der PVC-Abdeckung abgedeckt ist.
Abb. 6-10
Modifikation des Lufteinlasses
Zum Ändern des Lufteinlasses müssen nur die angezeigten
Position der Verkleidung ausgetauscht werden.
Verkleidungen sind mit Schrauben am Gehäuse der Einheit
befestigt.
Abb. 6-11
Zur Änderung des Luftauslasses muss die Verkleidung auch
geändert werden.
Lüfteraufbau befestigt und muss folgendermaßen montiert
werden.
Abb. 6-12
HINWEIS
erworbenen
Klimaanlage
abweichen.
HINWEIS
Verkleidung wechseln
Die Lüfterauslassverkleidung ist am
Die
Beide
Abb. 6-13
Abb. 6-14
Installationshandbuch
13
