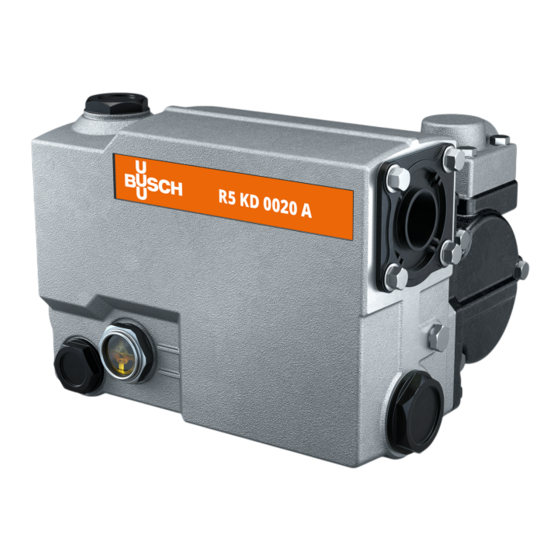

Busch R5 KD 0012 A Betriebsanleitung

Busch R5 KD 0012 A Betriebsanleitung

Ölgeschmierte drehschieber-vakuumpumpen
Vorschau ausblenden Andere Handbücher für R5 KD 0012 A:
R5
Ölgeschmierte Drehschieber-Vakuumpumpen
KD 0012 A, KD 0020 A
Betriebsanleitung
0870214060 | A0005_de | Originalanleitungen
18.06.2024
Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Busch R5 KD 0012 A

  • Seite 1 Ölgeschmierte Drehschieber-Vakuumpumpen KD 0012 A, KD 0020 A Betriebsanleitung 0870214060 | A0005_de | Originalanleitungen 18.06.2024...
  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis​ Inhaltsverzeichnis Sicherheit ................................Produktbeschreibung ............................Funktionsprinzip..............................Bestimmungsgemäße Verwendung......................... Ausführungen..............................Ein-/Ausschalter..............................Optionales Zubehör ............................2.5.1 Schwingmetallpuffer..........................2.5.2 Verlängerungskabel ..........................Transport ................................Lagerung ................................Installation................................Installationsbedingungen ..........................Anschlussleitungen/-rohre ..........................5.2.1 Sauganschluss ............................5.2.2 Abluftanschluss............................. Auffüllen mit Öl ..............................Elektrischer Anschluss ............................Die Maschine wird ohne Steuerbox oder Drehzahlregelung (VSD) geliefert ..........
  • Seite 3: Sicherheit

    Sicherheit Lesen Sie vor der Inbetriebnahme der Maschine die vorliegende Betriebsanleitung sorgfältig durch. Bei Fragen wenden Sie sich bitte an Ihre Busch Vertretung. Nachdem Sie diese Betriebsanleitung sorgfältig durchgelesen haben, bewahren Sie sie auf, um zu einem späteren Zeitpunkt ggf. nachschlagen zu können.
  • Seite 4: Produktbeschreibung

    2 | Produktbeschreibung​ Produktbeschreibung CC PWS ODP OSG Beschreibung Öleinfüllschraube Luftentölelement Gasauslass Transportöse Sauganschluss Richtungspfeil Kondensatoranschluss Stromversorgung (MATE-N-LOK) Kondensatorhalterung Ölablassschraube Ölschauglas Typenschild Kondensator HINWEIS Technischer Ausdruck. In dieser Betriebsanleitung wird die „Vakuumpumpe“ mit dem Ausdruck „Maschine“ bezeichnet. HINWEIS Abbildungen. In dieser Betriebsanleitung können die Abbildungen vom Aussehen der Maschine abweichen. 4 | 32 Instruction Manual R5 KD 0012-0020 A_DE_de...
  • Seite 5: Funktionsprinzip

    Die Maschine ist für den Betrieb in nicht-explosionsgefährdeten Umgebungen ausgelegt. Die Maschine ist für die Installation in Innenräumen ausgelegt. Für Installationen im Freien wenden Sie sich an Ihre Busch Vertretung, damit besondere Vorkehrungen getroffen werden können. Die Maschine ist enddruckfest, siehe Technische Daten [➔ 28].
  • Seite 6: Ausführungen

    2 | Produktbeschreibung​ * (Je nach Verwendung der Vakuumpumpe unter diesen Bedingungen könnten andere Öltypen besser geeignet sein. Wenden Sie sich für Einzelheiten an Busch.) Bemerkung Zyklenzahl S3-Motoren: Die maximale Anzahl der Zyklen hängt vom Motor, von der Stromversorgung, von dem Volumen der evakuierten Kammer und von den Umgebungsbedingungen ab.
  • Seite 7: Verlängerungskabel

    Produktbeschreibung​ | 2 2.5.2 Verlängerungskabel Siehe Verlängerungskabelvarianten [➔ 15]. Instruction Manual R5 KD 0012-0020 A_DE_de 7 | 32...
  • Seite 8: Transport

    3 | Transport​ Transport WARNUNG Schwebende Last. Verletzungsgefahr! ● Gehen, stehen bzw. arbeiten Sie keinesfalls unter schwebenden Lasten. ● Angaben zum Gewicht der Maschine finden Sie im Kapitel Technische Daten [➔ 28] oder auf dem Typenschild (NP). Beschreibung Verwenden Sie die Transportöse (TL) zum Heben der Maschine! ●...
  • Seite 9: Lagerung

    Lagerung​ | 4 Lagerung ● Verschließen Sie alle Öffnungen hermetisch mit den im Lieferumfang der Maschine enthalte- nen Kappen oder mit Klebeband, wenn die Kappen nicht mehr verfügbar sind. ● Lagern Sie die Maschine in einem trockenen, staub- und vibrationsfreien Raum, vorzugsweise in der Originalverpackung und bei einer Temperatur zwischen 0 ...
  • Seite 10: Installation

    ● Es können die gleichen Befestigungsschrauben verwendet werden, auch wenn Sie die Schwing- metallpuffer zur Schwingungsdämpfung verwenden. Dies sind die vom Hersteller Busch empfohlenen Installationsbedingungen. Bei Fragen kontaktieren Sie Busch. Anschlussleitungen/-rohre ● Entfernen Sie vor der Installation alle Schutzabdeckungen. ● Durch die Anschlussleitungen darf kein Zug oder Druck auf die Anschlüsse der Maschine ausge- übt werden.
  • Seite 11: Sauganschluss

    Installation​ | 5 5.2.1 Sauganschluss ANMERKUNG Eindringen von Fremdkörpern oder Flüssigkeiten. Gefahr der Beschädigung der Maschine ! Gehen Sie folgendermaßen vor, wenn das Einlassgas Staub oder andere Feststoffe enthält: ● Installieren Sie einen geeigneten Filter (5 Mikrometer oder weniger) vor dem Einlass der Maschi- Anschlussgröße(n): –...
  • Seite 12: Auffüllen Mit Öl

    ANMERKUNG Verwendung von ungeeignetem Öl. Es besteht die Gefahr des vorzeitigen Ausfalls der Maschine! Effizienzverlust! ● Nur von Busch freigegebene und empfohlene Öle verwenden. Max. zulässiges Informationen zum Öltyp und zum Fassungsvermögen für Öl finden Sie unter Technische Daten Drehmoment: [➔ 28] und Öl [➔ 29].
  • Seite 13: Elektrischer Anschluss

    Elektromagnetische Verträglichkeit. ● Sicherstellen, dass der Motor der Maschine nicht durch elektrische oder elektromagnetische Stö- rungen aus dem Netz beeinträchtigt wird. Bei Bedarf Ihre Busch Vertretung für weitere Informa- tionen kontaktieren. ● Die EMV-Klasse der Maschine muss die Anforderungen Ihres Versorgungsnetzes erfüllen, bei Be- darf muss eine zusätzliche Entstörvorrichtung vorgesehen werden (für die EMV-Klasse der Ma-...
  • Seite 14: Schaltplan Für Einphasigen Motor

    ● Installieren Sie einen verriegelbaren Trennschalter an der Stromzufuhr, damit die Maschine bei Wartungsarbeiten vollständig getrennt werden kann. ● Bringen Sie einen Überlastschutz für den Motor gemäß EN 60204-1 an. ● Busch empfiehlt den Einbau eines D-Kurven-Schutzschalters. ● Schließen Sie den Motor an die Stromversorgung an. Schaltplan für einphasigen Motor BR = Braun YEGN = Gelb/Grün...
  • Seite 15: Verlängerungskabelausführungen

    Elektrischer Anschluss​ | 6 6.2.1 Verlängerungskabelausführungen Verlängerungskabelausführungen AMP MATE-N-LOK AMP MATE-N-LOK AMP MATE-N-LOK Für Kondensator mit Flachsteckhülsen Aderendhülsen Flachsteckhülsen AMP MATE-N-LOK Länge: 1000 mm Länge: 490 mm Länge: 400 mm Länge: 230 mm Teilenr.: 0671 212 762 Teilenr.: 0671 212 763 Teilenr.: 0671 210 443 Teilenr.: 0671 213 016 6.2.2 Motorvarianten...
  • Seite 16 6 | Elektrischer Anschluss​ ● Bringen Sie den Kondensator (CAP) an der Kondensatorhalterung (CS) des Motors an und schlie- ßen Sie ihn am hierfür vorgesehenen Anschluss (CC) an. ● Aus Gründen des Wärmemanagements kann der Kondensator (CAP) an einer anderen Position angebracht werden.
  • Seite 17: Inbetriebnahme

    Inbetriebnahme​ | 7 Inbetriebnahme ACHTUNG Während des Betriebs kann die Oberfläche der Maschine Temperaturen von über 70 °C errei- chen. Verletzungsgefahr durch Verbrennungen! ● Vermeiden Sie während des Betriebs bzw. kurz nach dem Betrieb den Kontakt mit der Maschine. ACHTUNG Geräuschentwicklung der laufenden Maschine. Gefahr der Schädigung des Gehörs! Wenn sich Personen für längere Zeit in der Nähe einer Maschine aufhalten, die nicht schallisoliert ist:...
  • Seite 18: Förderung Kondensierbarer Dämpfe

    ● Verwenden Sie einen Gehörschutz. Eine bestimmte Menge Wasserdampf innerhalb des Gasflusses wird toleriert. Wenden Sie sich an Busch, um Informationen zur Förderung anderer Dämpfe zu erhalten. Beachten Sie bei der Beförderung kondensierbarer Dämpfe Folgendes: Vor dem Prozess: ● Die Maschine ca. eine halbe Stunde warmlaufen lassen.
  • Seite 19: Wartung

    Verletzungsgefahr! Gefahr des vorzeitigen Ausfalls und Effizienzverlust der Maschine! ● Wartungsarbeiten dürfen ausschließlich von qualifizierten Fachkräften durchgeführt werden. ● Halten Sie die Wartungsintervalle ein oder wenden Sie sich an Ihre Busch Servicevertretung. ANMERKUNG Verwendung ungeeigneter Reinigungsmittel. Risiko der Entfernung von Aufklebern mit Sicherheitshinweisen und der Entfernung von Schutzlackierung! ●...
  • Seite 20: Wartungsplan

    ● Bei Bedarf Öl nachfüllen, siehe Ölbefüllung [➔ 12]. Ölwechsel ANMERKUNG Verwendung von ungeeignetem Öl. Es besteht die Gefahr des vorzeitigen Ausfalls der Maschine! Effizienzverlust! ● Nur von Busch freigegebene und empfohlene Öle verwenden. 20 | 32 Instruction Manual R5 KD 0012-0020 A_DE_de...
  • Seite 21 Wartung​ | 8 Beschreibung 1x O-Ring, Teilenr.: 0486 000 505 Max. zulässiges Drehmoment: 12 Nm Max. zulässiges Informationen zum Öltyp und zum Fassungsvermögen für Öl finden Sie unter Technische Daten Drehmoment: [➔ 28] und Öl [➔ 29]. 12 Nm Beschreibung 1x O-Ring, Teilenr.: 0486 000 590 Max.
  • Seite 22: Wechsel Des Luftentölelements

    8 | Wartung​ Wechsel des Luftentölelements Beschreibung Max. zulässiges Drehmoment: 12 Nm 22 | 32 Instruction Manual R5 KD 0012-0020 A_DE_de...
  • Seite 23: Instandsetzung

    Es besteht die Gefahr des vorzeitigen Ausfalls der Maschine! Effizienzverlust! ● Jegliches Zerlegen der Maschine, das über die in der vorliegenden Betriebsanleitung beschriebe- nen Vorgehensweisen hinausgeht, sollte von einem von Busch autorisierten Techniker durchge- führt werden. Wenn mit der Maschine Gas befördert wurde, das mit gesundheitsgefährdenden Fremdstoffen kontaminiert war: ●...
  • Seite 24: Außerbetriebnahme

    10 | Außerbetriebnahme​ Außerbetriebnahme GEFAHR Stromführende Drähte. Stromschlaggefahr! ● Elektrische Installationsarbeiten dürfen ausschließlich von qualifizierten Fachkräften durchge- führt werden. ACHTUNG Heiße Oberfläche. Verletzungsgefahr durch Verbrennungen! ● Lassen Sie die Maschine zuerst abkühlen, bevor Sie sie anfassen. ● Schalten Sie die Maschine aus und sperren Sie sie, um ein versehentliches Einschalten zu verhin- dern.
  • Seite 25: Ersatzteile

    ANMERKUNG Verwendung von Nicht-Busch-Ersatzteilen. Es besteht die Gefahr des vorzeitigen Ausfalls der Maschine! Effizienzverlust! ● Nur Originalersatzteile, Verbrauchsmaterialien und Zubehör von Busch verwenden, um den ord- nungsgemäßen Betrieb der Maschine zu gewährleisten und die Garantie zu erhalten. Ersatzteilsätze Beschreibung Teilenr.
  • Seite 26: Störungsbehebung

    12 | Störungsbehebung​ Störungsbehebung GEFAHR Stromführende Drähte. Stromschlaggefahr! ● Elektrische Installationsarbeiten dürfen ausschließlich von qualifizierten Fachkräften durchge- führt werden. ACHTUNG Heiße Oberfläche. Verletzungsgefahr durch Verbrennungen! ● Lassen Sie die Maschine zuerst abkühlen, bevor Sie sie anfassen. Die Abbildung zeigt Teile, die ggf. für die Fehlerbehebung relevant sind: Beschreibung Saugsieb Luftentölelement...
  • Seite 27 Mengen wurden in die spülen (wenden Sie sich an Maschine gesaugt. Busch). Zur Behebung von Problemen, die nicht in der Störungsbehebungstabelle aufgeführt sind, wenden Sie sich bitte an Ihre Busch Vertretung. Instruction Manual R5 KD 0012-0020 A_DE_de 27 | 32...
  • Seite 28: Technische Daten

    Umgebungsdruck Atmosphärendruck Ölfüllung 0,35 Gewicht ca. 15 ** 15 ** * Wenden Sie sich bei höheren oder niedrigeren Temperaturen an Ihre Busch Vertretung. ** das Gewicht kann je nach Auftragskonfiguration abweichen. 28 | 32 Instruction Manual R5 KD 0012-0020 A_DE_de...
  • Seite 29 0831 163 961 0831 168 344 Bei ungünstigen Raumtemperaturen kann gegebenenfalls ein Öl mit anderer Viskosität verwendet werden. Bitte kontaktieren Sie Ihre Busch Vertretung für weitere Informationen. Sie können dem Typenschild (NP) entnehmen, mit welchem Öl die Maschine befüllt werden muss. Öleignung ●...
  • Seite 30: Eu-Konformitätserklärung

    übergeordnete Maschine bzw. Anlage auf Konformität prüfen, eine Konformitätserklärung ausstellen und die CE-Kennzeichnung anbringen. Hersteller Busch Produktions GmbH Schauinslandstr. 1 DE-79689 Maulburg Erklärung für die Maschine: R5 KD 0012 A; R5 KD 0020 A Erfüllt/Erfüllen alle relevanten Bestimmungen aus EU-Richtlinien: – „Maschinenrichtlinie“ 2006/42/EG –...
  • Seite 31: Uk-Konformitätserklärung

    Hersteller Busch Produktions GmbH Schauinslandstr. 1 DE-79689 Maulburg Erklärung für die Maschine: R5 KD 0012 A; R5 KD 0020 A Erfüllt/Erfüllen alle relevanten Bestimmungen aus britischen Richtlinien: – Verordnung über die Lieferung von Maschinen (Sicherheit) 2008 – Vorschriften zur elektromagnetischen Verträglichkeit 2016 –...
  • Seite 32 Vacuum Solutions Mit einem Netzwerk aus mehr als 60 Gesellschaften in über 40 Ländern und Vertretungen weltweit ist Busch rund um den Globus präsent. In jedem Land verfügen wir über kompetentes, lokales Personal, das maßgeschneiderte Unterstützung anbietet und dabei von einem globalen Expertennetzwerk unterstützt wird. An jedem Ort. In jedem Industriezweig.
