- Seite 1 Ölgeschmierte Drehschieber-Vakuumpumpen KB 0025F KC 0025F Betriebsanleitung 0870136887 | A0003_de | Originalanleitungen 25.10.2023...
- Seite 2 Inhaltsverzeichnis Inhaltsverzeichnis Sicherheit ................................Produktbeschreibung ............................Funktionsprinzip..............................Bestimmungsgemäße Verwendung......................... Ein-/Ausschalter..............................Optionales Zubehör ............................2.4.1 Gasballastventil............................. 2.4.2 Ansaugfilter............................Transport ................................Lagerung ................................Installation................................Installationsbedingungen ..........................Anschlussleitungen/-rohre ..........................5.2.1 Sauganschluss ............................5.2.2 Abluftanschluss............................. Auffüllen mit Öl ..............................Stromanschluss ..............................Die Maschine wird ohne Steuerbox oder Drehzahlregelung (VSD) geliefert ..........Schaltplan für einphasigen Motor ........................
- Seite 3 Sicherheit Lesen Sie vor der Inbetriebnahme der Maschine die vorliegende Betriebsanleitung sorgfältig durch. Bei Fragen wenden Sie sich bitte an Ihre Busch Vertretung. Nachdem Sie diese Betriebsanleitung sorgfältig durchgelesen haben, bewahren Sie sie auf, um zu einem späteren Zeitpunkt ggf. nachschlagen zu können.

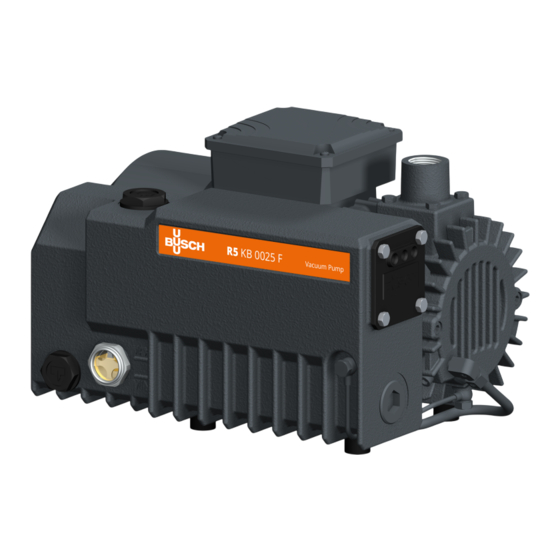

- Seite 4 2 | Produktbeschreibung Produktbeschreibung Beschreibung Öleinfüllschraube Richtungspfeil Ölabscheider Motorklemmenkasten Luftentölelement Sauganschluss Abluftanschluss Ölablassschraube Ölschauglas Typenschild HINWEIS Technischer Ausdruck. In dieser Betriebsanleitung wird der Ausdruck „Maschine“ mit dem Ausdruck „Vakuumpumpe“ bezeichnet. HINWEIS Abbildungen. In dieser Betriebsanleitung können die Abbildungen vom Aussehen der Maschine abweichen. 4 | 32 Instruction Manual R5 KB_KC 0025 F_DE_de...
- Seite 5 Die Maschine ist für den Betrieb in nicht-explosionsgefährdeten Umgebungen ausgelegt. Die Maschine ist für die Installation in Innenräumen ausgelegt. Für Installationen im Freien wenden Sie sich bitte an Ihre Busch Vertretung, damit besondere Sicherheitsvorkehrungen getroffen werden können. Die Maschine ist enddruckfest, siehe Technische Daten [➔ 26].
- Seite 6 2 | Produktbeschreibung Optionales Zubehör 2.4.1 Gasballastventil Das Gasballastventil sorgt für eine Beimischung einer begrenzten Menge von Umgebungsluft zum Prozessgas, um der Kondensation von Dampf in der Maschine entgegenzuwirken. Das Gasballastventil wirkt sich auf den Enddruck der Maschine aus, siehe Technical Data [➔ 26]. 2.4.2 Ansaugfilter Der Ansaugfilter schützt die Maschine vor Staub und anderen Feststoffen im Prozessgas.
- Seite 7 Transport | 3 Transport WARNUNG Schwebende Last. Verletzungsgefahr! ● Gehen, stehen bzw. arbeiten Sie keinesfalls unter schwebenden Lasten. ANMERKUNG Wenn die Maschine bereits mit Öl befüllt ist. Durch das Kippen einer bereits mit Öl befüllten Maschine können große Mengen Öl in den Zy- linder eindringen.
- Seite 8 4 | Lagerung Lagerung ● Schließen Sie alle Öffnungen mit Klebeband oder verwenden Sie erneut die im Lieferumfang ent- haltenen Kappen. Wenn die Maschine länger als 3 Monate eingelagert werden muss: ● Umwickeln Sie die Maschine mit einer Korrosionsschutzfolie. ● Lagern Sie die Maschine in einem geschützten, trockenen und staubfreien Raum, vorzugsweise in der Originalverpackung und bei einer Temperatur zwischen 0 ...
- Seite 9 Installation | 5 Installation Installationsbedingungen ANMERKUNG Einsatz der Maschine außerhalb der zulässigen Installationsbedingungen. Es besteht die Gefahr des vorzeitigen Ausfalls der Maschine! Effizienzverlust! ● Stellen Sie sicher, dass die Installationsbedingungen vollständig erfüllt sind. ~20 cm ~20 cm ~20 cm ~20 cm ● Stellen Sie sicher, dass die Umgebung der Maschine nicht explosionsgefährdet ist. ●...
- Seite 10 5 | Installation ● Wenden Sie sich an Ihre Busch-Vertretung. Der Motor muss in der Leistung beschränkt oder die Umgebungstemperatur begrenzt werden. Anschlussleitungen/-rohre ● Entfernen Sie vor der Installation alle Schutzabdeckungen. ● Durch die Anschlussleitungen darf kein Zug oder Druck auf die Anschlüsse der Maschine ausge- übt werden.
- Seite 11 Verwendung von ungeeignetem Öl. Es besteht die Gefahr des vorzeitigen Ausfalls der Maschine! Effizienzverlust! ● Nur von Busch freigegebene und empfohlene Öle verwenden. Informationen zum Öltyp und zum Fassungsvermögen für Öl finden Sie unter Technische Daten [➔ 26] und Öl [➔ 27].
- Seite 12 ● Wenn die Maschine mit einem Netzanschluss ausgestattet ist, muss eine Fehlerstrom-Schutzein- richtung installiert werden, um Personen im Falle einer defekten Isolierung zu schützen. ● Busch empfiehlt, eine Fehlerstrom-Schutzeinrichtung vom Typ B zu installieren, die für die Elektroinstallation geeignet ist. 12 | 32...
- Seite 13 ● Installieren Sie einen verriegelbaren Trennschalter an der Stromzufuhr, damit die Maschine bei Wartungsarbeiten vollständig getrennt werden kann. ● Bringen Sie einen Überlastschutz für den Motor gemäß EN 60204-1 an. ● Busch empfiehlt den Einbau eines D-Kurven-Schutzschalters. ● Schließen Sie den Schutzleiter an. ● Schließen Sie den Motor an die Stromversorgung an.
- Seite 14 6 | Stromanschluss Schaltplan für Drehstrommotor ANMERKUNG Falsche Drehrichtung. Gefahr der Beschädigung der Maschine! ● Beim Betrieb in falscher Drehrichtung kann die Maschine schon nach kurzer Zeit schwer beschä- digt werden. Stellen Sie vor der Inbetriebnahme sicher, dass die Drehrichtung korrekt ist. ●...
- Seite 15 Wartungsarbeiten und zur Fehlerbehebung. Förderung kondensierbarer Dämpfe Eine bestimmte Menge Wasserdampf innerhalb des Gasflusses wird toleriert. Wenden Sie sich an Busch, um Informationen zur Förderung anderer Dämpfe zu erhalten. Beachten Sie bei der Beförderung kondensierbarer Dämpfe Folgendes: START ● Absperrventil* schließen und Gasballastventil** (GB) öffnen ●...
- Seite 16 7 | Inbetriebnahme ENDE * nicht im Lieferumfang enthalten. ** kann bei einigen Produkten eine optionale Ausrüstung sein 16 | 32 Instruction Manual R5 KB_KC 0025 F_DE_de...
- Seite 17 Verletzungsgefahr! Es besteht die Gefahr des vorzeitigen Ausfalls der Maschine. ● Wartungsarbeiten dürfen ausschließlich von qualifizierten Fachkräften durchgeführt werden. ● Halten Sie die Wartungsintervalle ein oder wenden Sie sich an Ihre Busch Servicevertretung. ANMERKUNG Verwendung ungeeigneter Reinigungsmittel. Risiko der Entfernung von Aufklebern mit Sicherheitshinweisen und der Entfernung von Schutzlackierung! ●...
- Seite 18 ● Füllen Sie bei Bedarf Öl nach, siehe Ölbefüllung [➔ 11]. Ölwechsel ANMERKUNG Verwendung von ungeeignetem Öl. Es besteht die Gefahr des vorzeitigen Ausfalls der Maschine! Effizienzverlust! ● Nur von Busch freigegebene und empfohlene Öle verwenden. 18 | 32 Instruction Manual R5 KB_KC 0025 F_DE_de...
- Seite 19 Wartung | 8 Beschreibung 1x O-Ring, Teilenr.: 0486 000 505 Informationen zum Öltyp und zum Fassungsvermögen für Öl finden Sie unter Technische Daten [➔ 26] und Öl [➔ 27]. Beschreibung 1x O-Ring, Teilenr.: 0486 000 590 Instruction Manual R5 KB_KC 0025 F_DE_de 19 | 32...
- Seite 20 8 | Wartung Wechsel des Luftentölelements Beschreibung 10-mm-Schraubenschlüssel Beschreibung Original-Ersatzteile von Busch 1x Luft- 10-mm-Schraubenschlüssel entölelement (EF), Teilenr.: 0532 140 20 | 32 Instruction Manual R5 KB_KC 0025 F_DE_de...
- Seite 21 Effizienzverlust! ● Jegliches Zerlegen der Maschine, das über die in der vorliegenden Betriebsanleitung beschriebe- nen Vorgehensweisen hinausgeht, sollte von einem von Busch autorisierten Techniker durchge- führt werden. Gehen Sie folgendermaßen vor, wenn mit der Maschine Gas befördert wurde, das mit gesundheits- gefährdenden Fremdstoffen kontaminiert war:...
- Seite 22 10 | Außerbetriebnahme Außerbetriebnahme GEFAHR Stromführende Drähte. Stromschlaggefahr. ● Elektrische Installationsarbeiten dürfen ausschließlich von qualifizierten Fachkräften durchge- führt werden. ACHTUNG Heiße Oberfläche. Verletzungsgefahr durch Verbrennungen! ● Lassen Sie die Maschine zuerst abkühlen, bevor Sie sie anfassen. ● Schalten Sie die Maschine aus und sperren Sie sie, um ein versehentliches Einschalten zu verhin- dern.
- Seite 23 Verwendung von nicht-originalen (nicht Busch) Ersatzteilen. Es besteht die Gefahr des vorzeitigen Ausfalls der Maschine! Effizienzverlust! ● Wir empfehlen, ausschließlich originale Ersatzteile und Verbrauchsmaterialien von Busch zu ver- wenden, um die ordnungsgemäße Funktion der Maschine und die Einhaltung der Gewährlei- stungsbedingungen sicherzustellen.
- Seite 24 Die Maschine läuft nicht an. Am Motor liegt nicht die erfor- ● Prüfen Sie die Spannungs- derliche Spannung an. versorgung. Der Motor ist defekt. ● Reparieren Sie die Maschine (wenden Sie sich an Busch). 24 | 32 Instruction Manual R5 KB_KC 0025 F_DE_de...
- Seite 25 Mengen wurden in die spülen (wenden Sie sich an Maschine gesaugt. Busch). Zur Behebung von Problemen, die nicht in der Störungsbehebungstabelle aufgeführt sind, wenden Sie sich bitte an Ihre Busch Vertretung. Instruction Manual R5 KB_KC 0025 F_DE_de 25 | 32...
- Seite 26 Atmosphärendruck Ölfüllung 0,45 Gewicht ca. 20 ** Pfund 44 ** * Wenden Sie sich bei höheren oder niedrigeren Temperaturen an Ihre Busch Vertretung. ** das Gewicht kann je nach Auftragskonfiguration abweichen. 26 | 32 Instruction Manual R5 KB_KC 0025 F_DE_de...
- Seite 27 Bei ungünstigen Raumtemperaturen kann gegebenenfalls ein Öl mit anderer Viskosität verwendet werden. Bitte kontaktieren Sie Ihre Busch Vertretung für weitere Informationen. Sie können dem Typenschild (NP) entnehmen, mit welchem Öl die Maschine befüllt werden muss. Öleignung ● Öl VM 032:Standardöl für Betriebstemperaturen <70C°.
- Seite 28 Die vorliegende EU-Konformitätserklärung und die auf dem Typenschild angebrachte CE-Kennzeichnungen gelten für die Maschine im Rahmen des Lieferumfangs von Busch. Diese Konformitätserklärung unterliegt der alleinigen Verantwortung des Herstellers. Wird die Maschine in eine übergeordnete Maschinenanlage integriert, muss der Hersteller dieser Anlage (ggf. das die Anlage betreibende Unterneh- men) die übergeordnete Maschine bzw.
- Seite 29 Die vorliegende Konformitätserklärung und die auf dem Typenschild angebrachte UKCA-Kennzeichnungen gelten für die Maschine im Rahmen des Lieferumfangs von Busch. Diese Konformitätserklärung unterliegt der alleinigen Verantwortung des Herstellers. Wird die Maschine in eine übergeordnete Maschinenanlage integriert, muss der Hersteller dieser Anlage (ggf. das die Anlage betreibende Unterneh- men) die übergeordnete Maschine bzw.
- Seite 30 Hinweise Hinweise 30 | 32 Instruction Manual R5 KB_KC 0025 F_DE_de...
- Seite 31 H inweise Instruction Manual R5 KB_KC 0025 F_DE_de 31 | 32...
