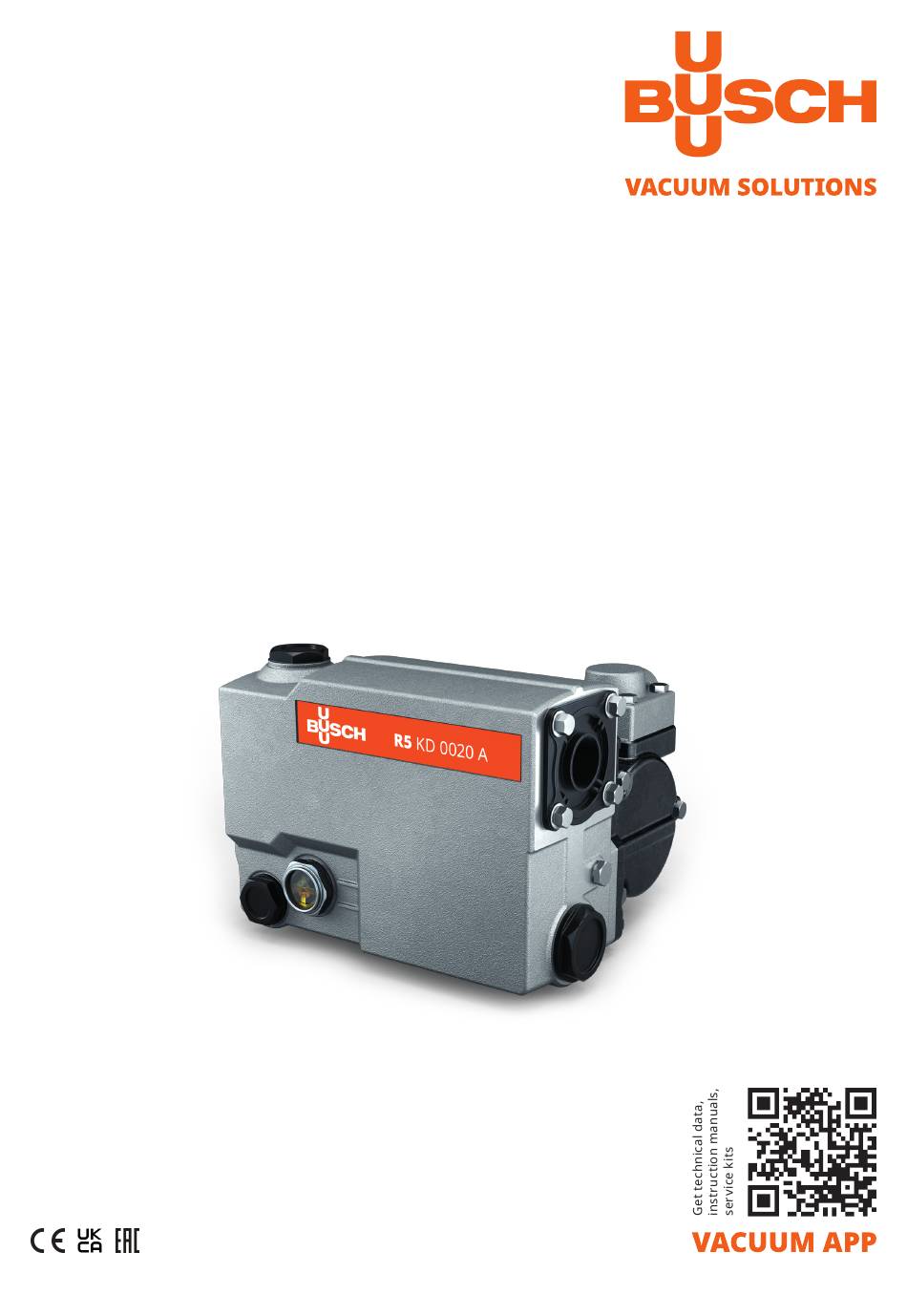

- Seite 1 Ölgeschmierte Drehschieber-Vakuumpumpen KD 0012 A, KD 0020 A Betriebsanleitung 0870214060 | A0004_de | Originalanleitungen 15.02.2023...
- Seite 2 Inhaltsverzeichnis Inhaltsverzeichnis Sicherheit ................................Produktbeschreibung ............................Funktionsprinzip..............................Bestimmungsgemäße Verwendung......................... Ausführungen..............................Ein-/Ausschalter..............................Optionales Zubehör ............................2.5.1 Schwingmetallpuffer..........................2.5.2 Verlängerungskabel ..........................Transport ................................Lagerung ................................Installation................................Installationsbedingungen ..........................Anschlussleitungen/-rohre ..........................5.2.1 Sauganschluss ............................5.2.2 Ablaufanschluss............................ Auffüllen mit Öl ..............................Elektrischer Anschluss ............................Die Maschine wird ohne Steuerbox oder Drehzahlregelung (VSD) geliefert ..........
- Seite 3 Sicherheit Lesen Sie vor der Inbetriebnahme der Maschine die vorliegende Betriebsanleitung sorgfältig durch. Bei Fragen wenden Sie sich bitte an Ihre Busch-Vertretung. Nachdem Sie diese Betriebsanleitung sorgfältig durchgelesen haben, bewahren Sie sie auf, um zu einem späteren Zeitpunkt ggf. nachschlagen zu können.
- Seite 4 2 | Produktbeschreibung Produktbeschreibung CC PWS ODP OSG Beschreibung Öleinfüllschraube Luftentölelement Gasauslass Transportöse Sauganschluss Richtungspfeil Kondensatoranschluss Stromversorgung (MATE-N-LOK) Kondensatorhalterung Ölablassschraube Ölschauglas Typenschild Kondensator HINWEIS Technischer Ausdruck. In dieser Betriebsanleitung wird der Ausdruck „Maschine“ mit dem Ausdruck „Vakuumpumpe“ bezeichnet. HINWEIS Abbildungen In dieser Betriebsanleitung können die Abbildungen von dem Aussehen der Maschine abweichen.
- Seite 5 Gasen konzipiert. Die Beförderung anderer Medien führt zu einer erhöhten thermischen und/oder mechanischen Be- lastung der Maschine und darf nur nach Rücksprache mit Busch erfolgen. Die Maschine ist geeignet zur Integration in Tabletop-Vakuum-Verpackungsmaschinen. Die Maschine ist für den Betrieb in nicht-explosionsgefährdeten Umgebungen ausgelegt.
- Seite 6 2 | Produktbeschreibung * (Je nach Verwendung der Vakuumpumpe unter diesen Bedingungen könnten andere Öltypen besser geeignet sein. Wenden Sie sich für Einzelheiten an Busch.) Bemerkung Zyklenzahl S3-Motoren: Die maximale Anzahl der Zyklen hängt vom Motor, von der Stromversorgung, von dem Volumen der evakuierten Kammer und von den Umgebungsbedingungen ab.
- Seite 7 Produktbeschreibung | 2 Ein-/Ausschalter Die Maschine wird ohne Ein-/Ausschalter geliefert. Die Steuerung der Maschine ist installationsseitig vorzusehen. Die Maschine kann mit einem Oft-Starter ausgestattet werden. Optionales Zubehör 2.5.1 Schwingmetallpuffer Die Schwingmetallpuffer isolieren und verringern die Schwingungen der Maschine. Befestigen Sie den Pumpenkörper im Gehäuse. Verwenden Sie pro Schwingmetallpuffer eine M6- Schraube und ziehen Sie sie fest.
- Seite 8 3 | Transport Transport WARNUNG Schwebende Last. Verletzungsgefahr! ● Gehen, stehen bzw. arbeiten Sie keinesfalls unter schwebenden Lasten. ● Angaben zum Maschinengewicht finden Sie im Kapitel Technische Daten [➔ 27] oder auf dem Ty- penschild (NP). Beschreibung Verwenden Sie die Transportöse (TL) zum Heben der Maschine! ●...
- Seite 9 Lagerung | 4 Lagerung ● Schließen Sie alle Öffnungen mit Klebeband oder verwenden Sie erneut die im Lieferumfang ent- haltenen Kappen. Wenn die Maschine länger als 3 Monate eingelagert werden muss: ● Umwickeln Sie die Maschine mit einer korrosionshemmenden Folie. ● Lagern Sie die Maschine in einem geschützten, trockenen und staubfreien Raum, vorzugsweise in der Originalverpackung und bei einer Temperatur zwischen 0 ...
- Seite 10 Querschnitt wie die Anschlüsse der Maschine aufweisen. Im Fall langer Anschlussleitungen ist es ratsam, größere Leitungsquerschnitte zu verwenden, um Ef- fizienzeinbußen zu vermeiden. Wenden Sie sich an Ihre Kontaktperson von Busch. 10 | 32 Instruction Manual R5 KD 0012-0020 A_DE_de...
- Seite 11 Verwenden Sie ein geeignetes Öl. Es besteht die Gefahr des vorzeitigen Ausfalls der Maschine. Effizienzverlust! ● Nur von Busch freigegebene und empfohlene Öle verwenden. Informationen zum Öltyp und zum Fassungsvermögen für Öl finden Sie unter Technische Daten [➔ 27] und Öl [➔ 28].
- Seite 12 Max. zulässiges Drehmoment: 5 | Installation 12 Nm Beschreibung 1x O-Ring, Teilenr.: 0486 000 590 Max. zulässiges Drehmoment: 12 Nm 12 | 32 Instruction Manual R5 KD 0012-0020 A_DE_de...
- Seite 13 ● Wenn die Maschine mit einem Netzanschluss ausgestattet ist, muss eine Fehlerstrom-Schutzein- richtung installiert werden, um Personen im Falle eines Isolationsfehlers zu schützen. ● Busch empfiehlt, eine Fehlerstrom-Schutzeinrichtung vom Typ B zu installieren, die für die Elektroinstallation geeignet ist. ● Installieren Sie einen verriegelbaren Trennschalter oder einen Not-Aus-Schalter an der Stromzu- fuhr, damit die Maschine im Notfall vollständig vom Strom getrennt werden kann.
- Seite 14 ● Installieren Sie einen verriegelbaren Trennschalter an der Stromzufuhr, damit die Maschine bei Wartungsarbeiten vollständig getrennt werden kann. ● Bringen Sie einen Überlastschutz für den Motor gemäß EN 60204-1 an. ● Busch empfiehlt den Einbau eines D-Kurven-Leitungsschutzschalters. ● Schließen Sie den Motor an die Stromversorgung an. Schaltplan für einphasigen Motor BR = Braun YEGN = Gelb/Grün...
- Seite 15 Elektrischer Anschluss | 6 Verlängerungskabelausführungen AMP MATE-N-LOK AMP MATE-N-LOK AMP MATE-N-LOK Für Kondensator mit Flachsteckhülsen Aderendhülsen Flachsteckhülsen AMP MATE-N-LOK Länge: 1000 mm Länge: 490 mm Länge: 400 mm Länge: 230 mm Teilenr.: 0671 212 762 Teilenr.: 0671 212 763 Teilenr.: 0671 210 443 Teilenr.: 0671 213 016 Motorvarianten Motorspannung Motorfrequenz...
- Seite 16 6 | Elektrischer Anschluss ● Bringen Sie den Kondensator (CAP) an der Kondensatorhalterung (CS) des Motors an und schlie- ßen Sie ihn am hierfür vorgesehenen Anschluss (CC) an. ● Aus Gründen des Wärmemanagements kann der Kondensator (CAP) an einer anderen Position angebracht werden.
- Seite 17 Wartungsarbeiten und zur Fehlerbehebung. Förderung von kondensierbaren Dämpfen Eine bestimmte Menge Wasserdampf innerhalb des Gasflusses wird toleriert. Wenden Sie sich an Busch, um Informationen zur Beförderung anderer Dämpfe zu erhalten. Beachten Sie bei der Beförderung kondensierbarer Dämpfe Folgendes: Vor dem Prozess: ●...
- Seite 18 Verletzungsgefahr! Es besteht die Gefahr des vorzeitigen Ausfalls der Maschine. ● Wartungsarbeiten dürfen ausschließlich von qualifizierten Fachkräften durchgeführt werden. ● Halten Sie die Wartungsintervalle ein oder wenden Sie sich an Ihren Busch-Vertreter. Er hilft Ih- nen gerne weiter. ANMERKUNG Verwendung ungeeigneter Reinigungsmittel.
- Seite 19 ● Füllen Sie bei Bedarf Öl nach, siehe Ölbefüllung [➔ 11]. Ölwechsel ANMERKUNG Verwenden Sie ein geeignetes Öl. Es besteht die Gefahr des vorzeitigen Ausfalls der Maschine. Effizienzverlust! ● Nur von Busch freigegebene und empfohlene Öle verwenden. Instruction Manual R5 KD 0012-0020 A_DE_de 19 | 32...
- Seite 20 8 | Wartung Beschreibung 1x O-Ring, Teilenr.: 0486 000 505 Max. zulässiges Drehmoment: 12 Nm Max. zulässiges Informationen zum Öltyp und zum Fassungsvermögen für Öl finden Sie unter Technische Daten Drehmoment: [➔ 27] und Öl [➔ 28]. 12 Nm Beschreibung 1x O-Ring, Teilenr.: 0486 000 590 Max.
- Seite 21 Wartung | 8 Wechsel des Luftentölelements Beschreibung Max. zulässiges Drehmoment: 12 Nm Instruction Manual R5 KD 0012-0020 A_DE_de 21 | 32...
- Seite 22 Effizienzverlust! ● Jegliches Zerlegen der Maschine, das über die in der vorliegenden Betriebsanleitung beschriebe- nen Vorgehensweisen hinausgeht, sollte von einem von Busch autorisierten Techniker durchge- führt werden. Gehen Sie folgendermaßen vor, wenn mit der Maschine Gas befördert wurde, das mit gesundheits- gefährdenden Fremdstoffen kontaminiert war:...
- Seite 23 Außerbetriebnahme | 10 Außerbetriebnahme GEFAHR Stromführende Drähte. Stromschlaggefahr. ● Elektrische Installationsarbeiten dürfen ausschließlich von qualifizierten Fachkräften durchge- führt werden. ACHTUNG Heiße Oberfläche. Verletzungsgefahr durch Verbrennungen! ● Bevor Sie die Maschine berühren, lassen Sie sie abkühlen. ● Schalten Sie die Maschine aus und sperren Sie sie, um ein versehentliches Einschalten zu verhin- dern.
- Seite 24 Verwendung nicht freigegebener Ersatzteile Es besteht die Gefahr des vorzeitigen Ausfalls der Maschine. Effizienzverlust! ● Wir empfehlen, ausschließlich originale Ersatzteile und Verbrauchsmaterialien von Busch zu ver- wenden, um die ordnungsgemäße Funktion der Maschine und die Einhaltung der Gewährlei- stungsbedingungen sicherzustellen.
- Seite 25 Fehlerbehebung | 12 Fehlerbehebung GEFAHR Stromführende Drähte. Stromschlaggefahr. ● Elektrische Installationsarbeiten dürfen ausschließlich von qualifizierten Fachkräften durchge- führt werden. ACHTUNG Heiße Oberfläche. Verletzungsgefahr durch Verbrennungen! ● Bevor Sie die Maschine berühren, lassen Sie sie abkühlen. Die Abbildung zeigt Teile, die ggf. für die Fehlerbehebung relevant sind: Beschreibung Saugsieb Luftentölelement...
- Seite 26 Mengen wurden in die spülen (wenden Sie sich an Maschine gesaugt. Busch). Zur Behebung von Problemen, die nicht in der Störungsbehebungstabelle aufgeführt sind, wenden Sie sich bitte an Ihre Busch Vertretung. 26 | 32 Instruction Manual R5 KD 0012-0020 A_DE_de...
- Seite 27 Gewicht ca. 14** 15** * Wenden Sie sich bei höheren oder niedrigeren Temperaturen an Ihre Kontaktperson von Busch. ** Kann je nach Motor abweichen. *** Je nach Verwendung der Vakuumpumpe unter diesen Bedingungen könnten andere Öltypen besser geeignet sein! Wenden Sie sich für Einzelheiten an Busch.
- Seite 28 Anwendungen im Nahrungsmittelbereich (H1); Korrosionsschutz Leichter Betrieb. *Zertifikate auf Anfrage erhältlich oder per Download unter www.buschvacuum.com. Bei ungünstigen Raumtemperaturen kann gegebenenfalls ein Öl mit anderer Viskosität verwendet werden. Kontaktieren Sie Busch für weitere Informationen. 28 | 32 Instruction Manual R5 KD 0012-0020 A_DE_de...
- Seite 29 übergeordnete Maschine bzw. Anlage auf Konformität prüfen, eine Konformitätserklärung ausstellen und die CE-Kennzeichnung anbringen. Hersteller Busch Produktions GmbH Schauinslandstr. 1 DE-79689 Maulburg Erklärung für die Maschine: R5 KD 0012 A; R5 KD 0020 A Erfüllt/Erfüllen alle relevanten Bestimmungen aus EU-Richtlinien: – „Maschinenrichtlinie“ 2006/42/EG –...
- Seite 30 Hersteller Busch Produktions GmbH Schauinslandstr. 1 DE-79689 Maulburg Erklärung für die Maschine: R5 KD 0012 A; R5 KD 0020 A Erfüllt/Erfüllen alle relevanten Bestimmungen aus britischen Richtlinien: – Verordnung über die Lieferung von Maschinen (Sicherheit) 2008 – Vorschriften zur elektromagnetischen Verträglichkeit 2016 –...
- Seite 31 H inweise Hinweise Instruction Manual R5 KD 0012-0020 A_DE_de 31 | 32...
- Seite 32 Vacuum Solutions Mit einem Netzwerk aus mehr als 60 Gesellschaften in über 40 Ländern und Vertretungen weltweit ist Busch rund um den Globus präsent. In jedem Land verfügen wir über kompetentes, lokales Personal, das maßgeschneiderte Unterstützung anbietet und dabei von einem globalen Expertennetzwerk unterstützt wird. An jedem Ort. In jedem Industriezweig.
