7
Elektrischer Anschluss / Electrical connection

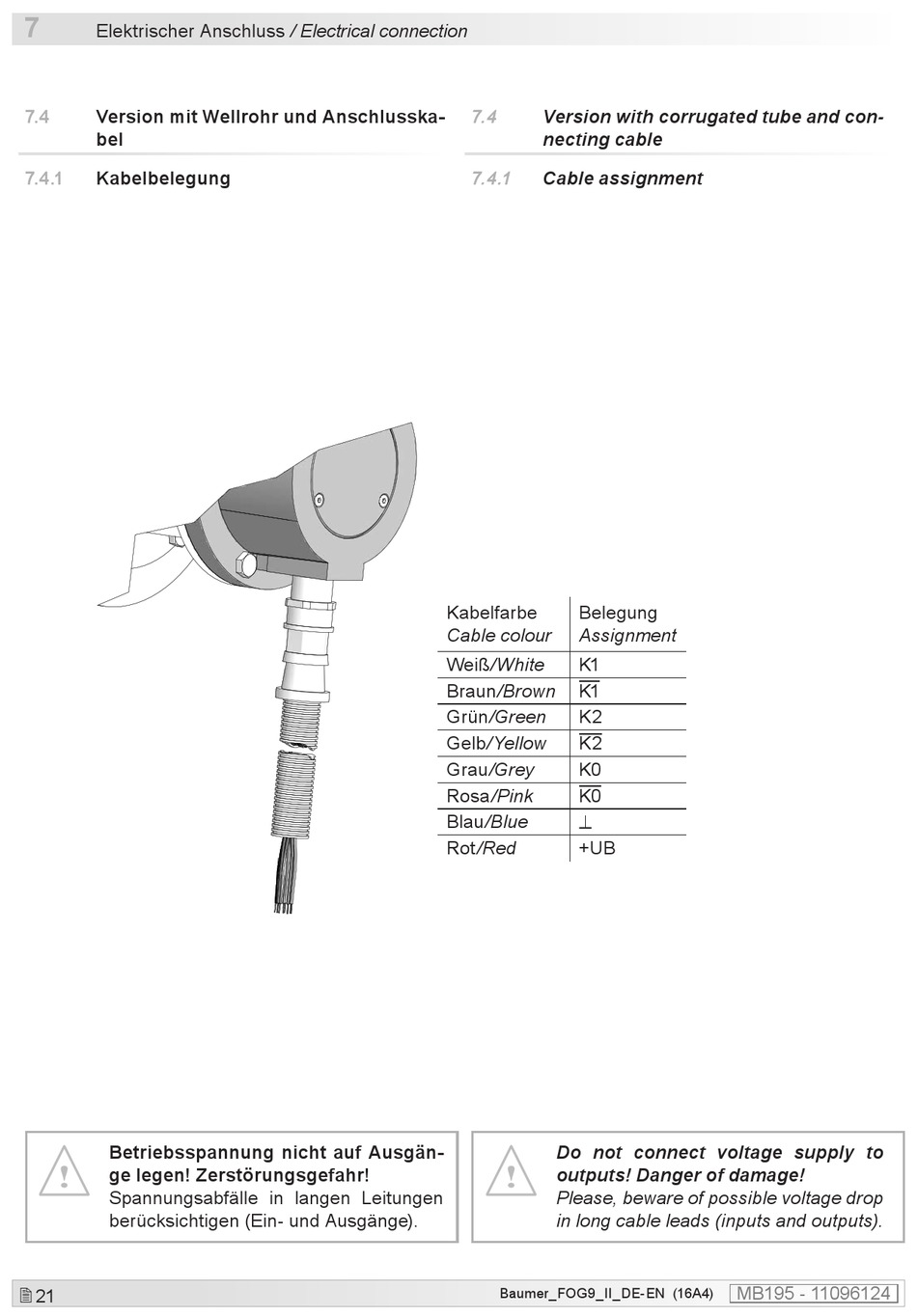

7.4 Version mit Wellrohr und Anschlusska-
bel
7.4.1

Kabelbelegung

Betriebsspannung nicht auf Ausgän-
ge legen! Zerstörungsgefahr!
Spannungsabfälle in langen Leitungen
berücksichtigen (Ein- und Ausgänge).
 21
7.4 Version with corrugated tube and con-
necting cable
7.4.1

Cable assignment

Kabelfarbe Belegung
Cable colour Assignment
Weiß/White K1
Braun/Brown K1
Grün/Green K2
Gelb/Yellow K2
Grau/Grey K0
Rosa/Pink K0
Blau/Blue
Rot/Red +UB
Do not connect voltage supply to
outputs! Danger of damage!
Please, beware of possible voltage drop
in long cable leads (inputs and outputs).
Baumer_FOG9_II_DE-EN (16A4)
MB195 - 11096124
