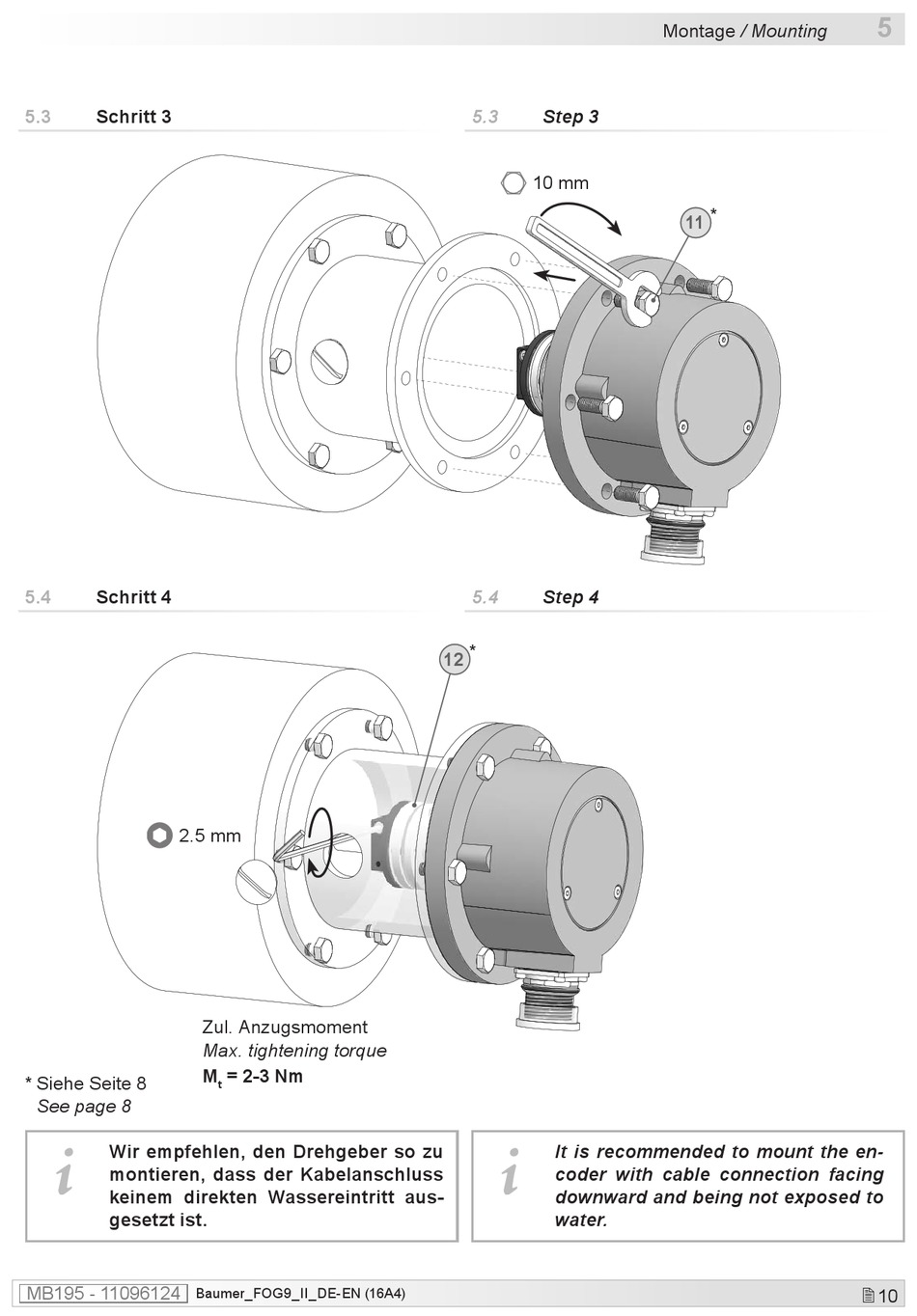

5.3

Schritt 3

5.4

Schritt 4

2.5 mm
* Siehe Seite 8
See page 8
i
Wir empfehlen, den Drehgeber so zu
montieren, dass der Kabelanschluss
keinem direkten Wassereintritt aus-
gesetzt ist.
MB195 - 11096124
Baumer_FOG9_II_DE-EN (16A4)
Zul. Anzugsmoment
Max. tightening torque
M = 2-3 Nm
t
5.3

Step 3

10 mm
5.4

Step 4

*
12
i
It is recommended to mount the en-
coder with cable connection facing
downward and being not exposed to
water.
Montage / Mounting
*
11
5
 10
