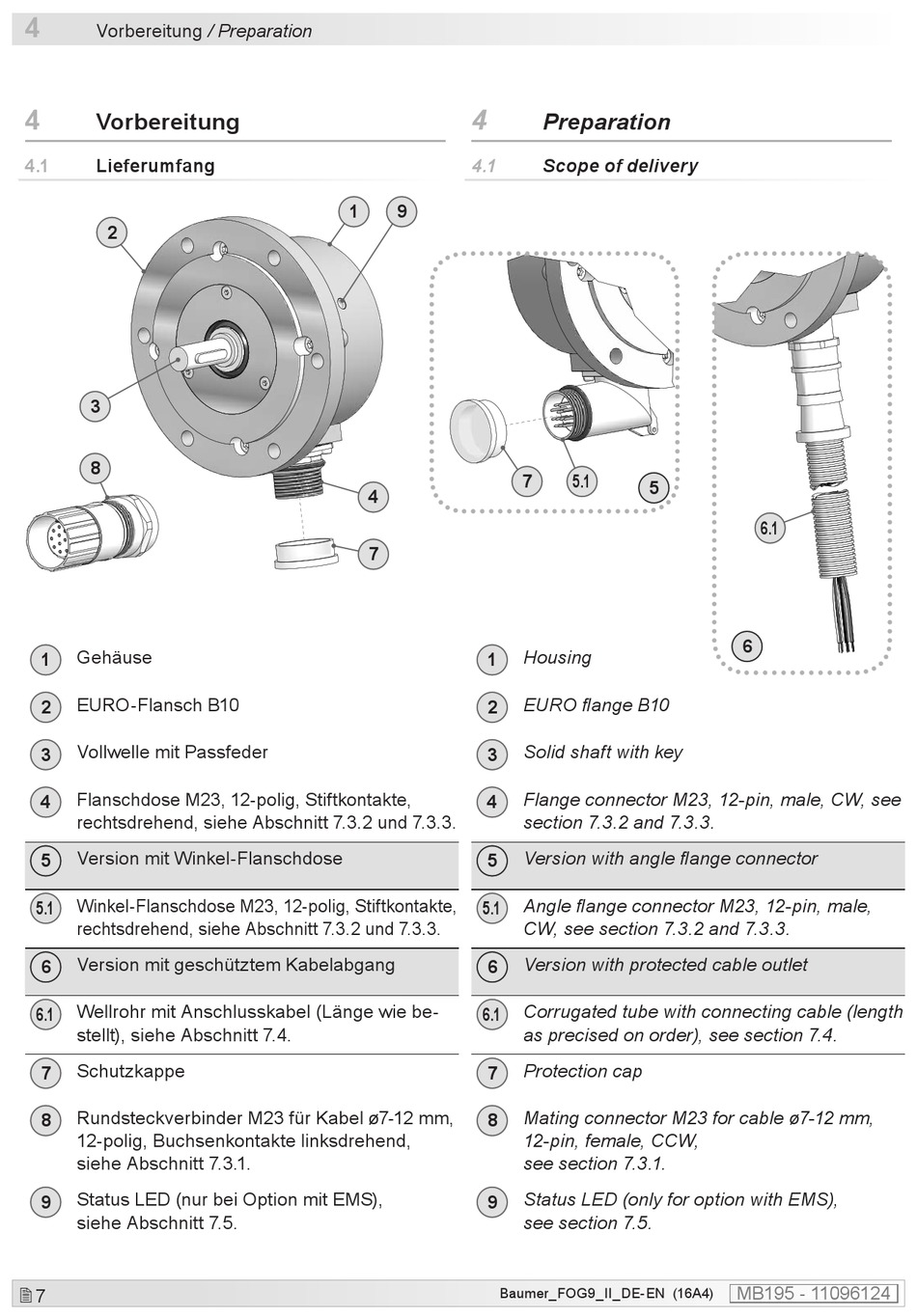

Vorbereitung / Preparation
4

Vorbereitung

4.1

Lieferumfang

2
3
8
Gehäuse
1
EURO-Flansch B10
2
Vollwelle mit Passfeder
3
Flanschdose M23, 12-polig, Stiftkontakte,
4
rechtsdrehend, siehe Abschnitt 7.3.2 und 7.3.3.
Version mit Winkel-Flanschdose
5
Winkel-Flanschdose M23, 12-polig, Stiftkontakte,
5.1
rechtsdrehend, siehe Abschnitt 7.3.2 und 7.3.3.
Version mit geschütztem Kabelabgang
6
Wellrohr mit Anschlusskabel (Länge wie be-
6.1
stellt), siehe Abschnitt 7.4.
Schutzkappe
7
Rundsteckverbinder M23 für Kabel ø7-12 mm,
8
12-polig, Buchsenkontakte linksdrehend,
siehe Abschnitt 7.3.1.
Status LED (nur bei Option mit EMS),
9
siehe Abschnitt 7.5.
 7
4
4.1
1 9
7
4
7
1
2
3
4
5
5.1
6
6.1
7
8
9
Baumer_FOG9_II_DE-EN (16A4)

Preparation

Scope of delivery

5.1
5
Housing
EURO flange B10
Solid shaft with key
Flange connector M23, 12-pin, male, CW, see
section 7.3.2 and 7.3.3.
Version with angle flange connector
Angle flange connector M23, 12-pin, male,
CW, see section 7.3.2 and 7.3.3.
Version with protected cable outlet
Corrugated tube with connecting cable (length
as precised on order), see section 7.4.
Protection cap
Mating connector M23 for cable ø7-12 mm,
12-pin, female, CCW,
see section 7.3.1.
Status LED (only for option with EMS),
see section 7.5.
6.1
6
