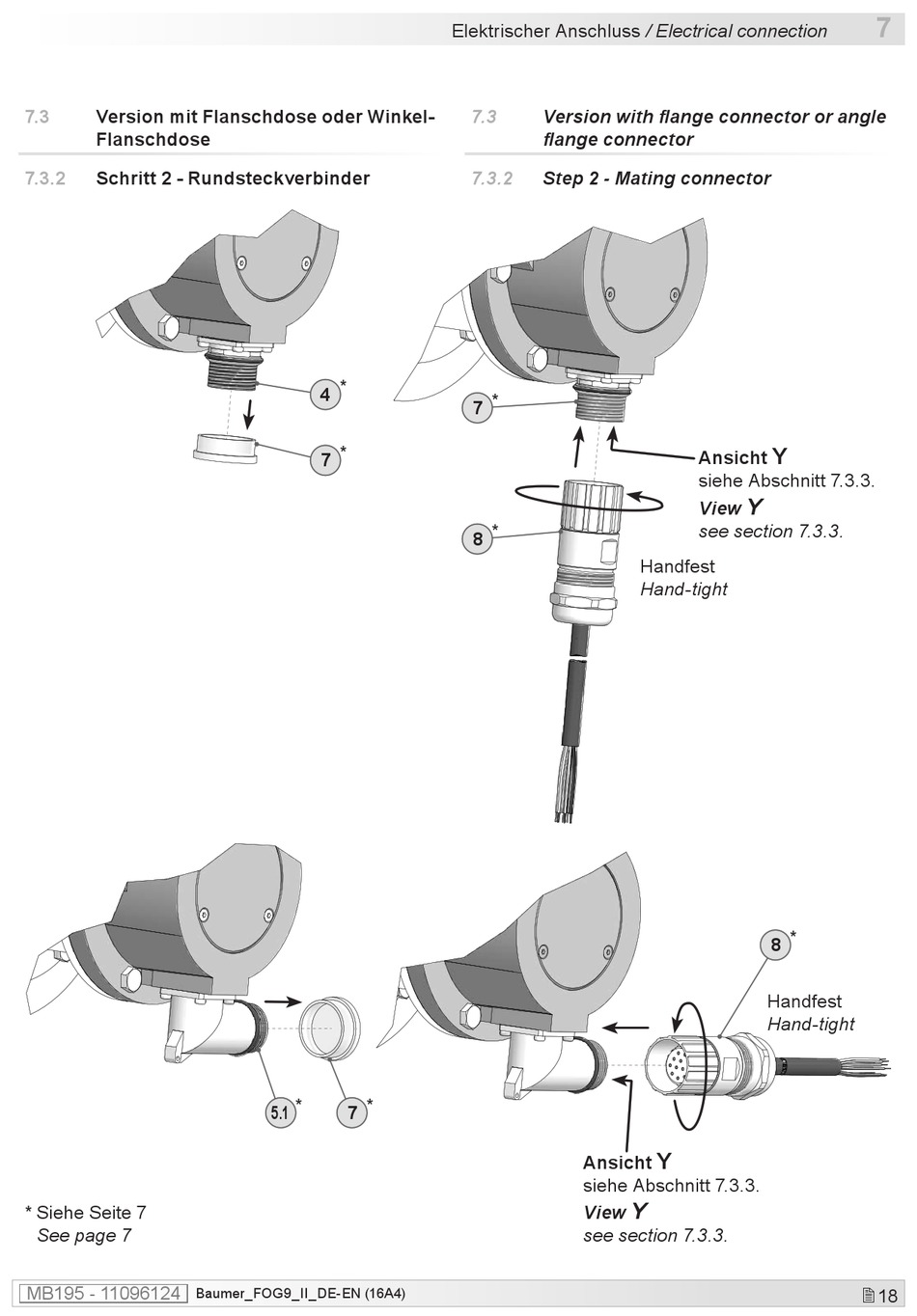

7.3 Version mit Flanschdose oder Winkel-
Flanschdose
7.3.2

Schritt 2 - Rundsteckverbinder

* Siehe Seite 7
See page 7
MB195 - 11096124
Baumer_FOG9_II_DE-EN (16A4)
*
4
*
7
* *
5.1 7
Elektrischer Anschluss / Electrical connection
7.3 Version with flange connector or angle
flange connector
7.3.2

Step 2 - Mating connector

*
7
*
8
Ansicht
siehe Abschnitt 7.3.3.
View
see section 7.3.3.
Y
Ansicht
siehe Abschnitt 7.3.3.
Y
View
see section 7.3.3.
Handfest
Hand-tight
8 *
Handfest
Hand-tight
Y
Y
7
 18
