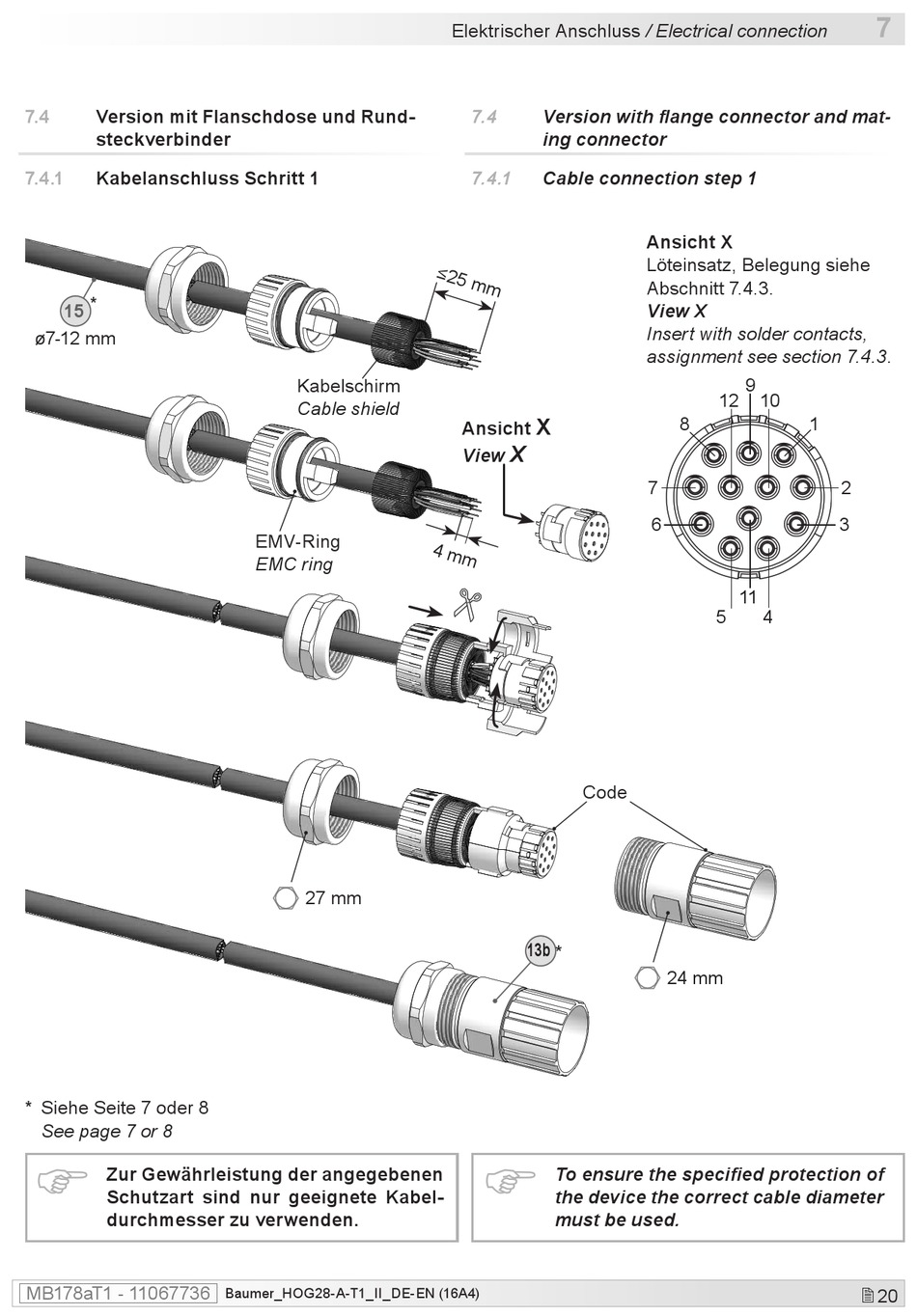

7.4 Version mit Flanschdose und Rund-
steckverbinder
7.4.1

Kabelanschluss Schritt 1

*
15
ø7-12 mm
* Siehe Seite 7 oder 8
See page 7 or 8
Zur Gewährleistung der angegebenen
Schutzart sind nur geeignete Kabel-
durchmesser zu verwenden.
MB178aT1 - 11067736
Kabelschirm
Cable shield
EMV-Ring
EMC ring
27 mm
Baumer_HOG28-A-T1_II_DE-EN (16A4)
Elektrischer Anschluss / Electrical connection
7.4 Version with flange connector and mat-
ing connector
7.4.1

Cable connection step 1

X
Ansicht
X
View
Code
13b *
To ensure the specified protection of
the device the correct cable diameter
must be used.
Ansicht X
Löteinsatz, Belegung siehe
Abschnitt 7.4.3.
View X
Insert with solder contacts,
assignment see section 7.4.3.
9
12 10
8 1
7
6
11
5 4
24 mm
7
2
3
 20
