7
Elektrischer Anschluss / Electrical connection

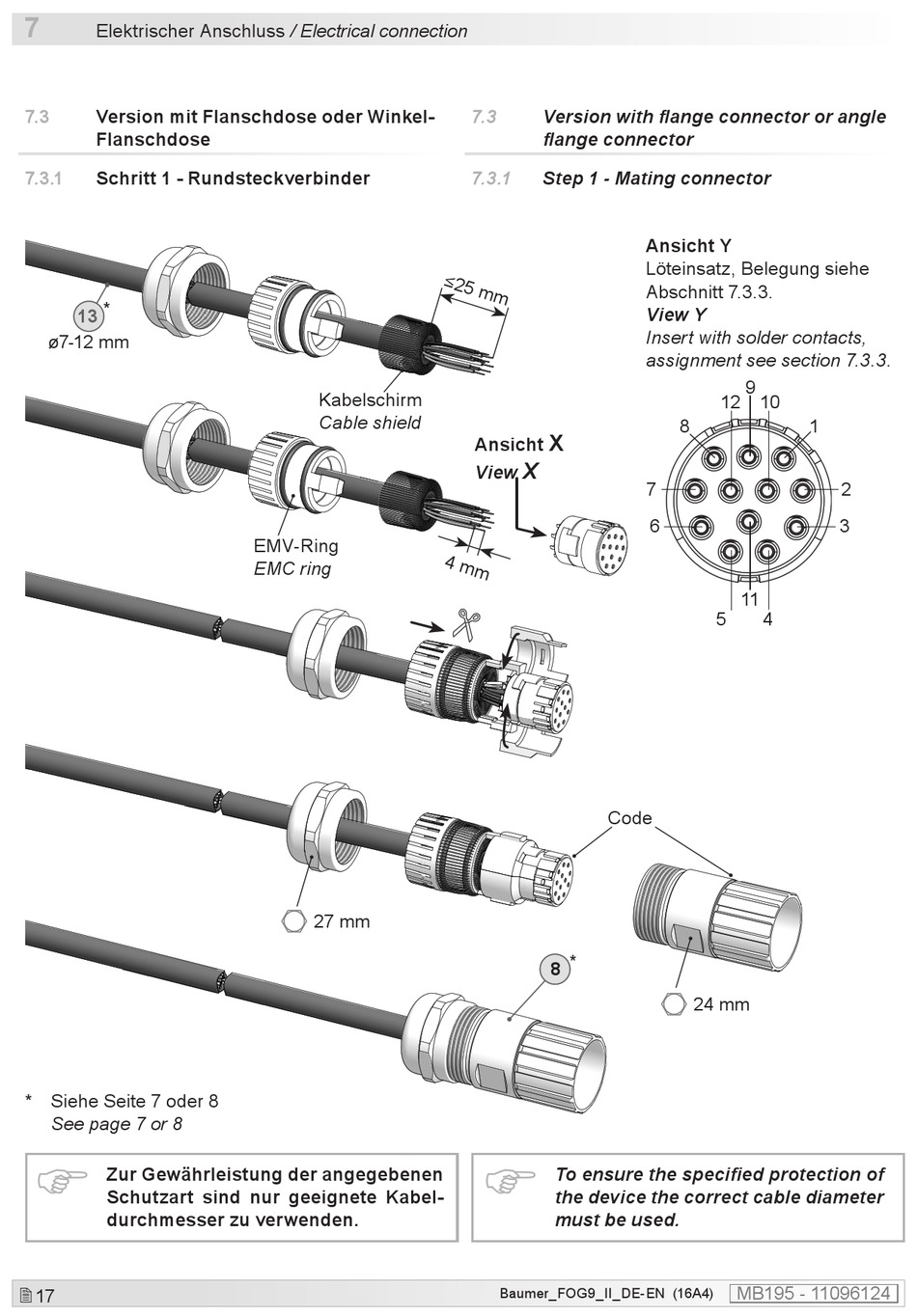

7.3 Version mit Flanschdose oder Winkel-
Flanschdose
7.3.1

Schritt 1 - Rundsteckverbinder

*
13
ø7-12 mm
* Siehe Seite 7 oder 8
See page 7 or 8
Zur Gewährleistung der angegebenen
Schutzart sind nur geeignete Kabel-
durchmesser zu verwenden.
 17
Kabelschirm
Cable shield
EMV-Ring
EMC ring
27 mm
7.3 Version with flange connector or angle
flange connector
7.3.1

Step 1 - Mating connector

X
Ansicht
X
View
Code
8 *
To ensure the specified protection of
the device the correct cable diameter
must be used.
Baumer_FOG9_II_DE-EN (16A4)
Ansicht Y
Löteinsatz, Belegung siehe
Abschnitt 7.3.3.
View Y
Insert with solder contacts,
assignment see section 7.3.3.
9
12 10
8 1
7
6
11
5 4
24 mm
MB195 - 11096124
2
3
