ABSCHNITT 7 – Parameterbeschreibung
Während die Nummer eines nicht identischen Parameters angezeigt wird,
bewirkt das Drücken von STOP/RESET eine Unterbrechung des Ver-
gleichsvorgangs und die Ausgabe der Ende-Meldung ("End"). Bei Betäti-
gung von DSPL oder ENTER wird die Paramenternummer ausgegeben.

• Anzeige der Frequenzumrichterleistung

Diese Funktion bewirkt die Anzeige der Spannungsklasse und der höchst-
zulässigen Motorleistung (wofür die zugehörigen Parameter ausgelesen
werden, die in der digitalen Bedieneinheit gespeichert sind).

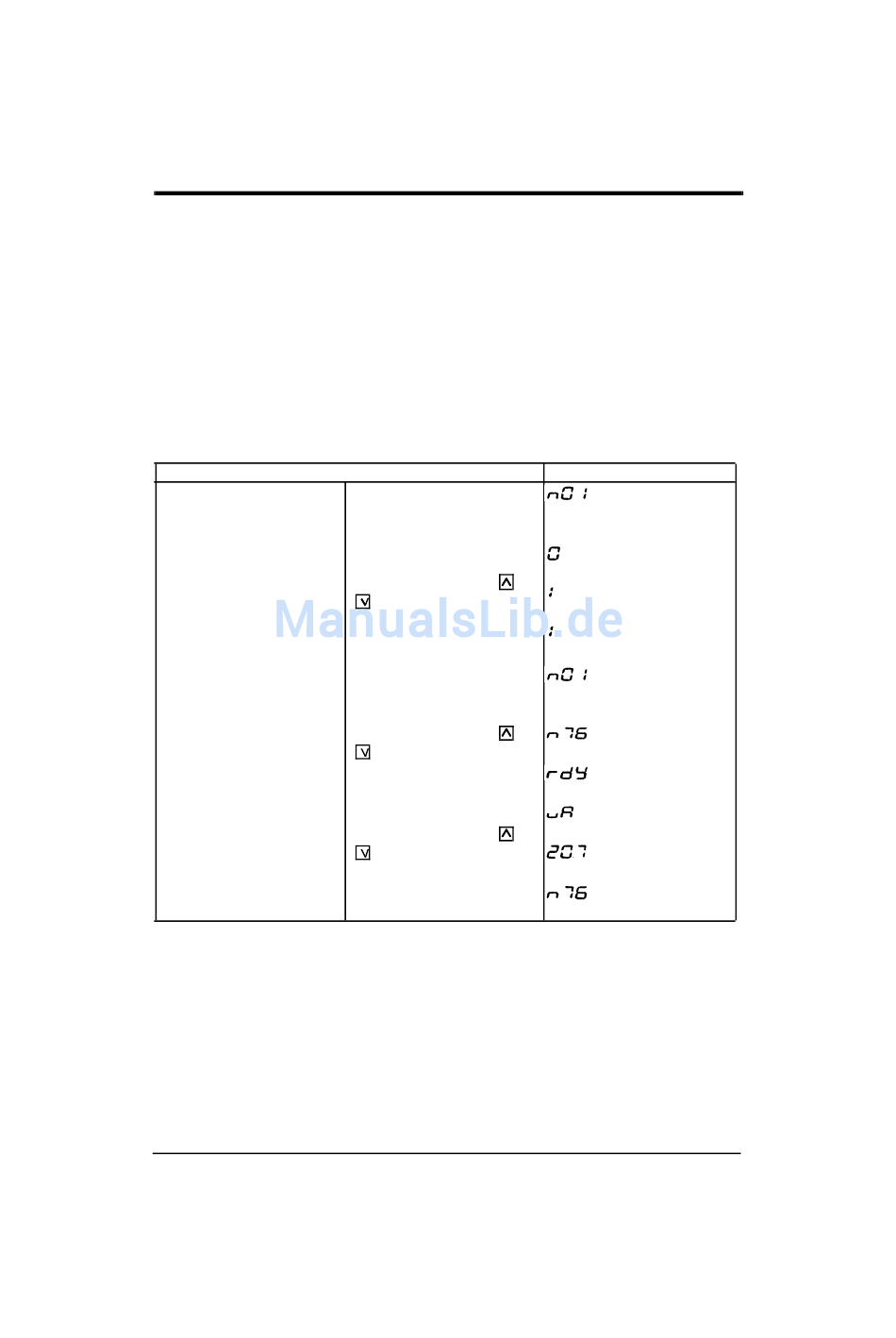

[Beispiel] Vergleichen der im EEPROM der digitalen Bedieneinheit gespeicherten Parameter
mit den Parametern im Frequenzumrichter
Erläuterung
• Einstellen der Parameter n01 bis
n79 freigeben
• Anzeige der Frequenzumrichter-
leistung (vA) durch Aktivieren der
Parameter-Kopierfunktion (n76)
starten.
86
• Drücken Sie DSPL, so daß die
Anzeige [PRGM] aufleuchtet.
• Drücken Sie ENTER, so daß der
eingestellte Wert angezeigt wird.
• Ändern Sie mit den Tasten
den eingestellten Wert auf 4.
• Drücken Sie ENTER.
• Ändern Sie mit den Tasten
die Parameternummer auf n76.
• Drücken Sie ENTER, so daß der
eingestellte Wert angezeigt wird.
• Ändern Sie mit den Tasten
den eingestellten Wert auf vA.
• Drücken Sie ENTER.
• Drücken Sie DSPL oder ENTER.
VS mini J7 Bedienungsanleitung
Anzeige der digitalen Bedieneinheit
(auch andere Parameternummer
möglich)
(leuchtet)
(auch anderer Sollwert möglich)
und
(blinkt)
(leuchtet für eine Sekunde)
(Parameternummer wird
angezeigt)
und
(leuchtet)
(leuchtet)
und
(leuchtet) (beim Modell
20P7)*
(Parameternummer wird
angezeigt)
